LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch

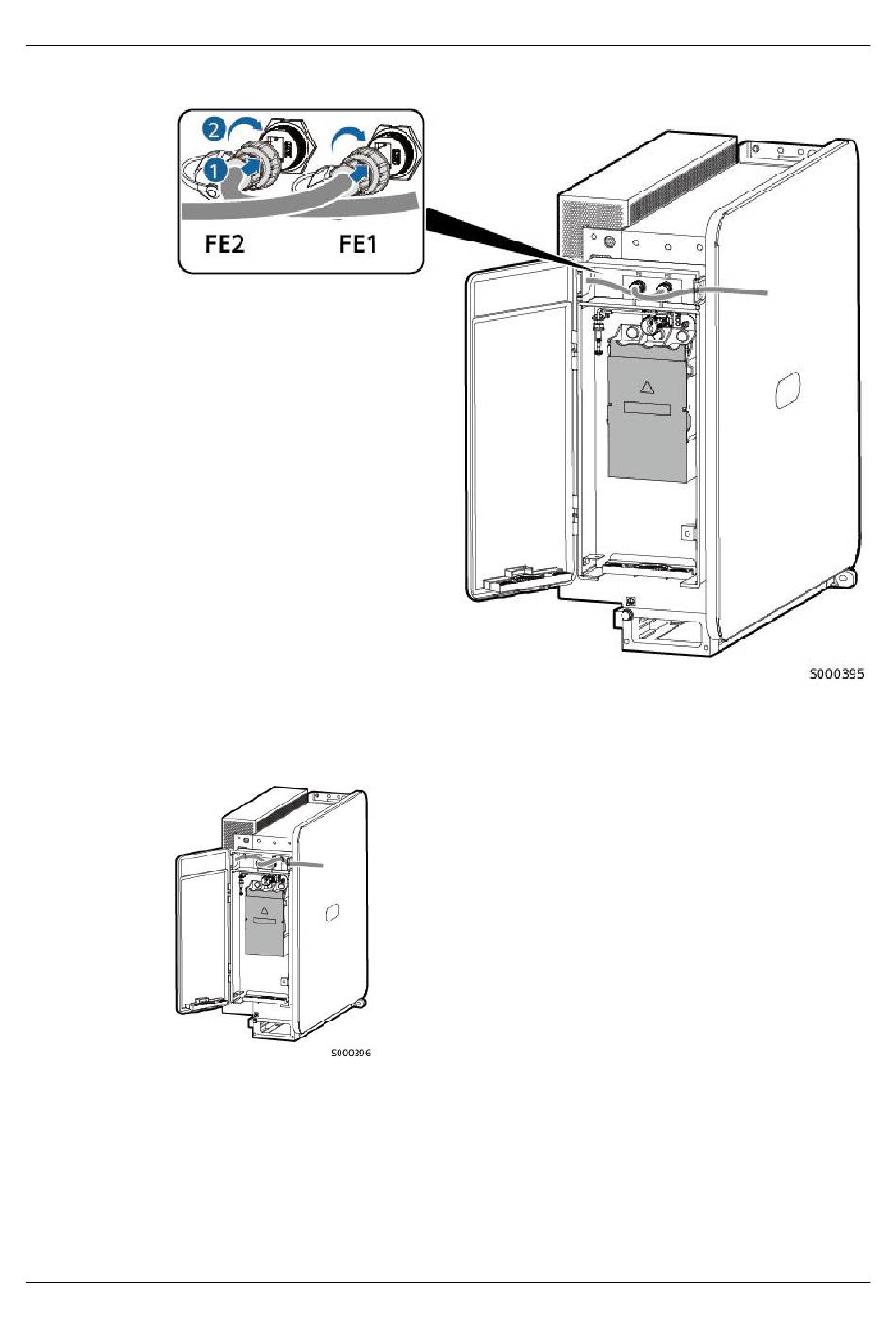

Abbildung 5-19 Anschließen der FE-Kommunikationskabel
Schritt 6 Binden Sie die FE-Kommunikationskabel in das AC-Wartungsfach.
Abbildung 5-20 Binden der FE-Kommunikationskabel
Schritt 7 Ziehen Sie die Stützschiene ein, schließen Sie die Tür des Wartungsfachs und ziehen Sie die
beiden Schrauben an der Tür fest.
Ausgabe 03 (2024-11-30)
Copyright © Huawei Technologies Co., Ltd.
5 Kabelinstallation
62
