LUNA2000-213KTL-H0 Smart Power Control System
Benutzerhandbuch

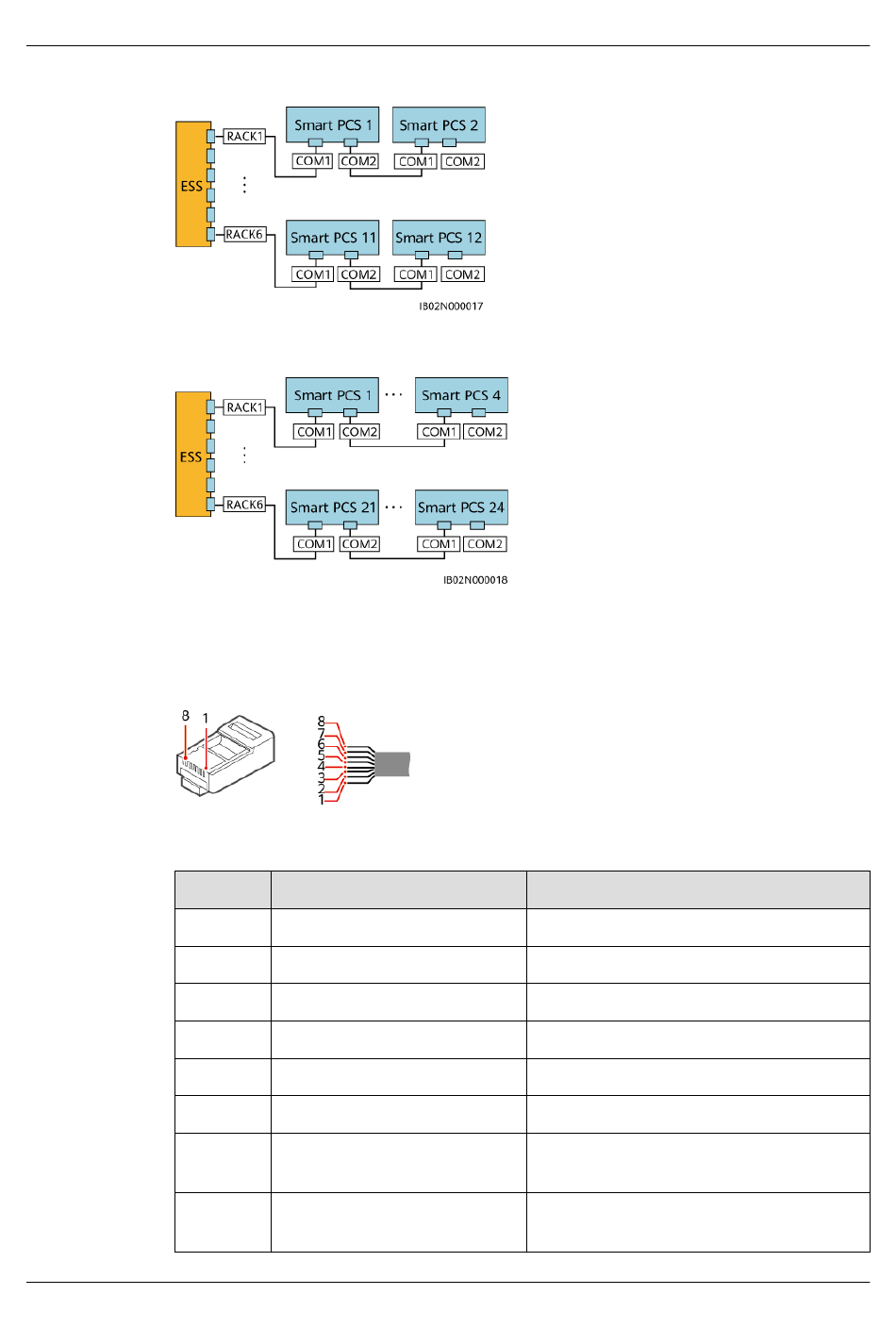

Abbildung 5-24 Anschluss für zwei Smart PCS pro Batteriegestell
Abbildung 5-25 Anschluss für vier Smart PCS pro Batteriegestell

Pin-Belegung des Kommunikationsanschlusses

Abbildung 5-26 Kommunikationsanschluss
Tabelle 5-2 Pin-Belegung CAN und potentialfreier Kontakt
Pin
1
2
3
4
5
6
7
8
Ausgabe 03 (2024-11-30)
Belegung
–
–
–
SCHNELLE E/A+
SCHNELLE E/A-
–
CAN L
CAN H
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
–
–
–
Potenzialfreier Kontakt DI+
Potenzialfreier Kontakt DI–
–
CAN-Kommunikation zwischen dem ESS
und dem Smart PCS
CAN-Kommunikation zwischen dem ESS
und dem Smart PCS
5 Kabelinstallation
