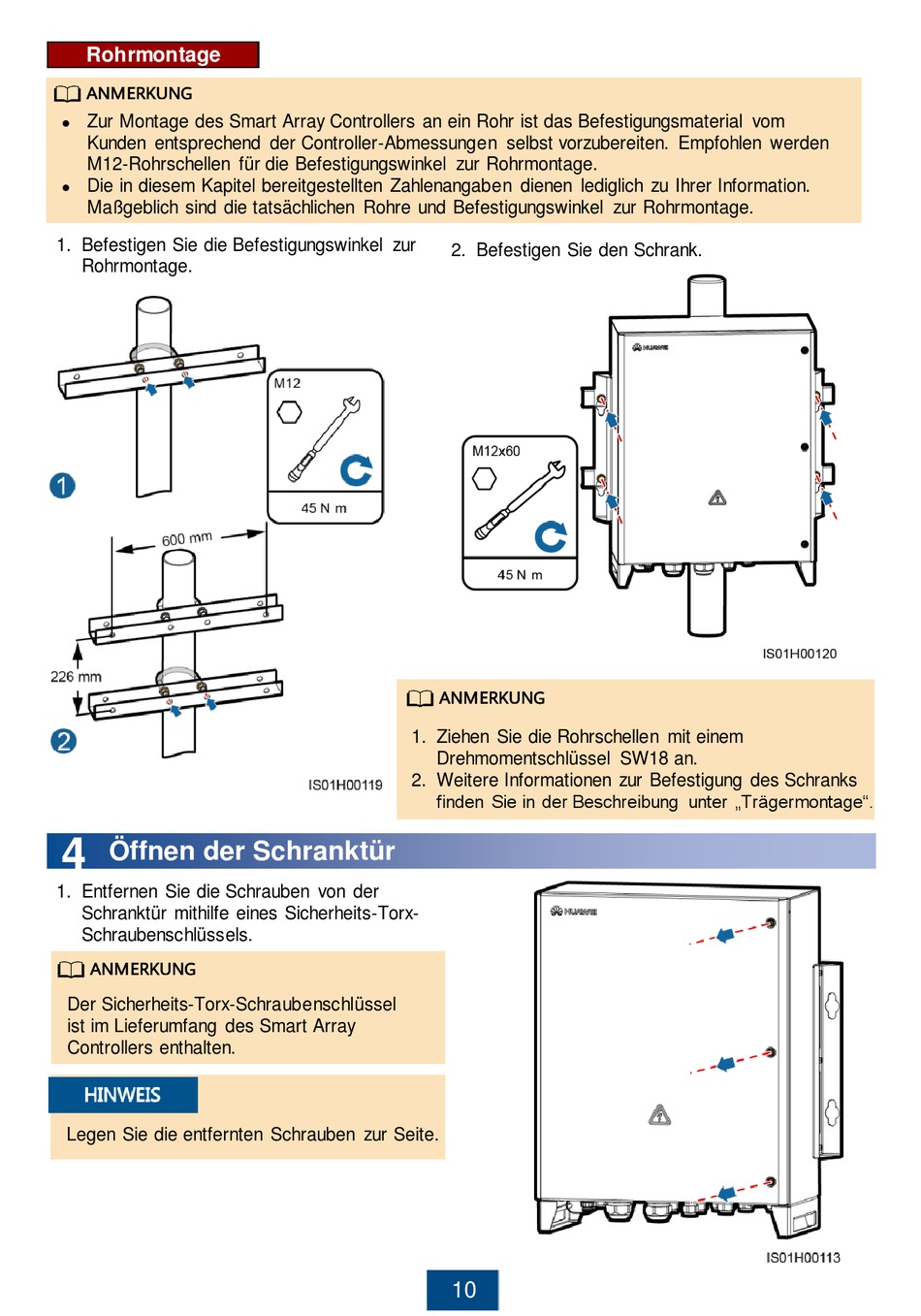

Rohrmontage
Zur Montage des Smart Array Controllers an ein Rohr ist das Befestigungsmaterial vom
⚫
Kunden entsprechend der Controller-Abmessungen selbst vorzubereiten. Empfohlen werden
M12-Rohrschellen für die Befestigungswinkel zur Rohrmontage.
Die in diesem Kapitel bereitgestellten Zahlenangaben dienen lediglich zu Ihrer Information.
⚫
Maßgeblich sind die tatsächlichen Rohre und Befestigungswinkel zur Rohrmontage.
1. Befestigen Sie die Befestigungswinkel zur
Rohrmontage.
4
Öffnen der Schranktür
1. Entfernen Sie die Schrauben von der
Schranktür mithilfe eines Sicherheits-Torx-
Schraubenschlü ssels.
Der Sicherheits-Torx-Schraubenschlüssel
ist im Lieferumfang des Smart Array
Controllers enthalten.
Legen Sie die entfernten Schrauben zur Seite.
2. Befestigen Sie den Schrank.
1. Ziehen Sie die Rohrschellen mit einem
Drehmomentschlü ssel SW18 an.
2. Weitere Informationen zur Befestigung des Schranks
finden Sie in der Beschreibung unter „Trägermontage".
