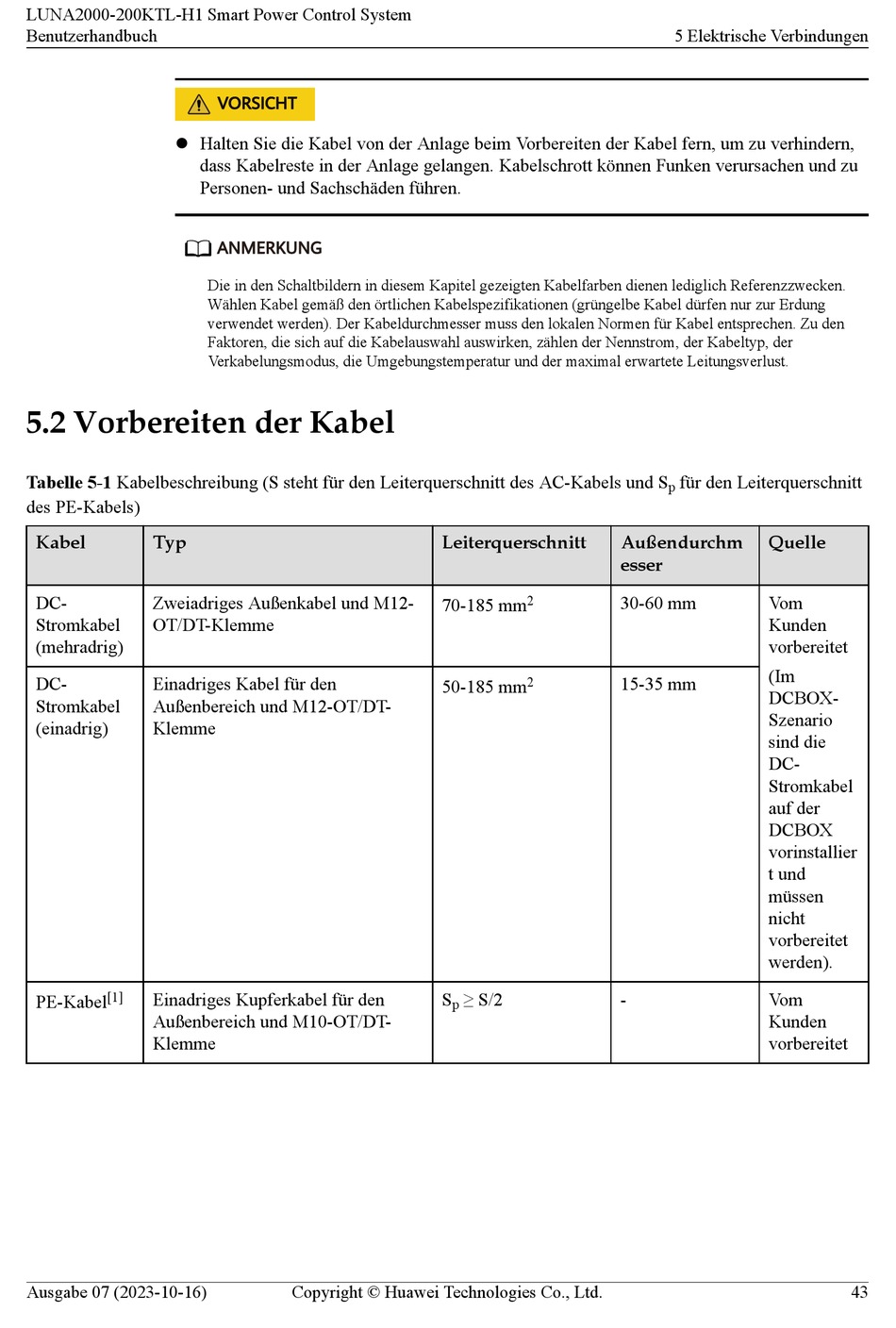

LUNA2000-200KTL-H1 Smart Power Control System
Benutzerhandbuch
l Halten Sie die Kabel von der Anlage beim Vorbereiten der Kabel fern, um zu verhindern,
5.2 Vorbereiten der Kabel
Tabelle 5-1 Kabelbeschreibung (S steht für den Leiterquerschnitt des AC-Kabels und S
des PE-Kabels)
Kabel Typ
DC- Zweiadriges Außenkabel und M12-
Stromkabel OT/DT-Klemme
(mehradrig)
DC- Einadriges Kabel für den
Stromkabel Außenbereich und M12-OT/DT-
(einadrig) Klemme
Einadriges Kupferkabel für den
[1]
PE-Kabel
Außenbereich und M10-OT/DT-
Klemme
Ausgabe 07 (2023-10-16)
V ORSICHT
dass Kabelreste in der Anlage gelangen. Kabelschrott können Funken verursachen und zu
Personen- und Sachschäden führen.
ANMERKUNG
Die in den Schaltbildern in diesem Kapitel gezeigten Kabelfarben dienen lediglich Referenzzwecken.
Wählen Kabel gemäß den örtlichen Kabelspezifikationen (grüngelbe Kabel dürfen nur zur Erdung
verwendet werden). Der Kabeldurchmesser muss den lokalen Normen für Kabel entsprechen. Zu den
Faktoren, die sich auf die Kabelauswahl auswirken, zählen der Nennstrom, der Kabeltyp, der
Verkabelungsmodus, die Umgebungstemperatur und der maximal erwartete Leitungsverlust.
Copyright © Huawei Technologies Co., Ltd.
Leiterquerschnitt
2
70-185 mm
2
50-185 mm
S ≥ S/2
p
5 Elektrische Verbindungen
für den Leiterquerschnitt
p
Außendurchm Quelle
esser
30-60 mm Vom
Kunden
vorbereitet
(Im
15-35 mm
DCBOX-
Szenario
sind die
DC-
Stromkabel
auf der
DCBOX
vorinstallier
t und
müssen
nicht
vorbereitet
werden).
- Vom
Kunden
vorbereitet
43
