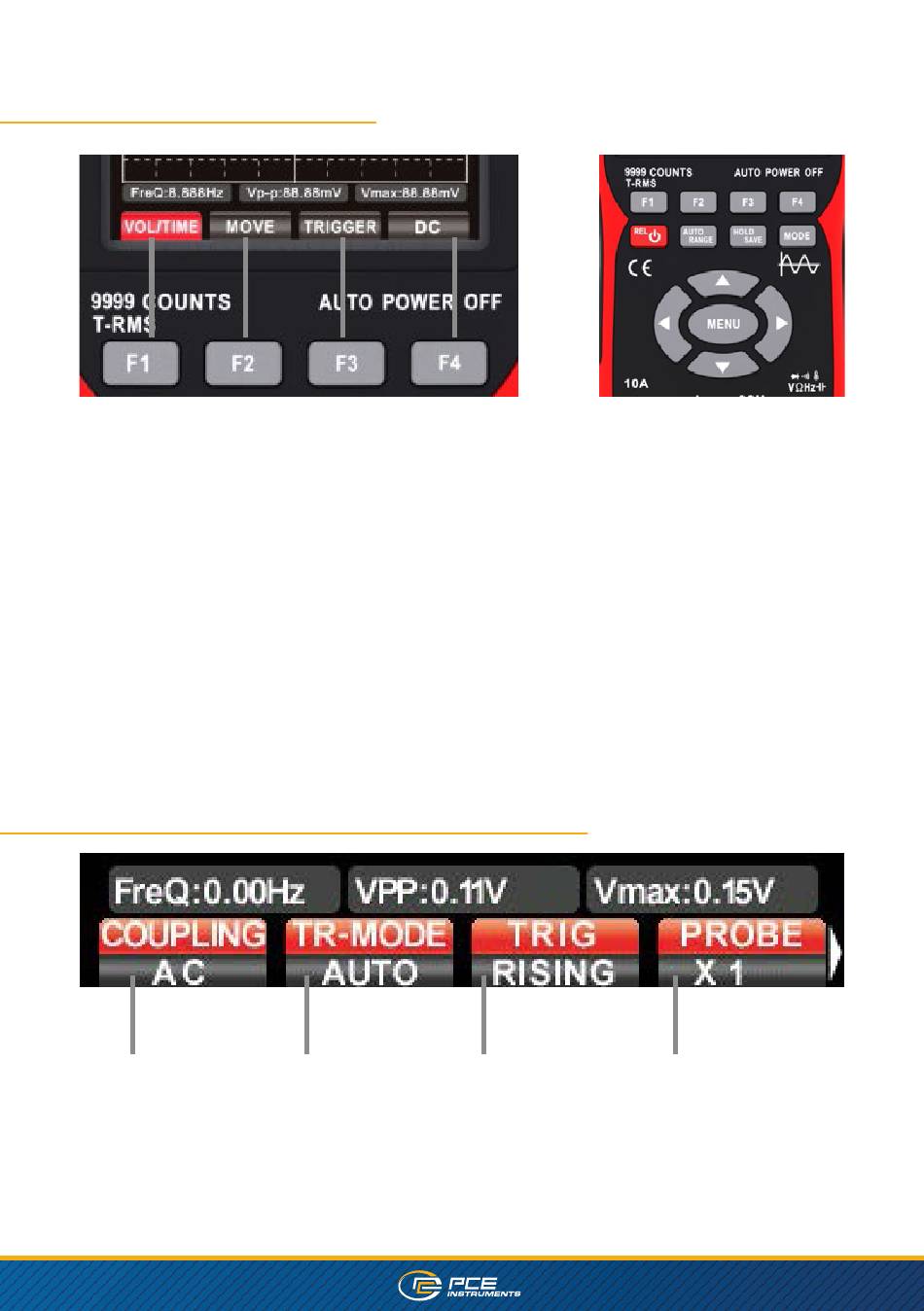

BEDIENFELDTASTEN ANLEITUNG
Tasten F1-F4: entsprechend dem auf dem Bildschirm angezeigten Funktionsmenü, wählen Sie die entspre-
chende Funktion mit der Taste aus, wie in der Abbildung oben dargestellt.
Einschalttaste: Halten Sie die Ein/Aus-Taste 2 Sekunden lang gedrückt, um das Gerät ein- und auszu-
schalten; drücken Sie im Multimeter-Modus die Ein/Aus-Taste, um in den Relativwert-Messmodus (REL) zu
gelangen.
AUTO/ RANGE Taste: drücken Sie diese Taste kurz im Oszilloskop-Modus, um automatisch die Messkurve
zu erhalten; drücken Sie sie kurz auf im Multimeter-Modus, um zum manuellen Bereich zu wechseln.
HOLD/SAVE Taste: Kurzes Drücken im Oszilloskop-Modus für die STOP/RUN-Funktion, langes Drücken
zum Speichern der gemessenen Kurvenformdaten; kurzes Drücken im Multimeter-Modus für die Daten
halten / Abbrechen halten Funktion.
MODE Taste: Drücken Sie diese Taste, um zwischen dem Oszilloskop- und dem Multimeter-Modus zu
wechseln.
Richtungstasten: Die Richtungstasten nach oben, unten, links und rechts werden für die schrittweise An-
passung der zugehörigen Einstellungsparameter, die Verschiebung der Cursorposition und die Menüaus-
wahl verwendet.
MENU Taste: Drücken Sie die Taste MENU, das Menü zur Erweiterung der Systemfunktionen wird auf dem
Bildschirm angezeigt, mit insgesamt 3 Seiten, wie folgt:
BESCHREIBUNG DER ERWEITERTEN MENÜFUNKTIONEN
KOPPLUNG:
TRIGGER-MODUS:
DC
AC
AUTO
AUFSTEIGEND
NORMAL
EINZEL
TRIG:
FALLEND
SONDE:
X1
X10
