5.3.5 Prüfung selektiver (zeitverzögerter) RCDs
Selektive RCDs weisen ein verzögertes Ansprechverhalten auf. Das Auslöseverhalten wird durch die Vor-
spannung während der Messung der Kontaktspannung beeinflusst. Um die Vorspannung zu beseitigen,
wird vor der Durchführung der Auslöseprüfung eine Zeitverzögerung von 30 s eingefügt.
5.3.6 Berührungsspannung
Der zur PE-Klemme fließende Ableitstrom verursacht einen Spannungsabfall am Erdungswiderstand, der
als Berührungsspannung (Uc) bezeichnet wird. Diese Spannung liegt an allen zugänglichen Teilen an, die
mit der PE-Klemme verbunden sind, und sollte niedriger als die Sicherheitsgrenzspannung sein.
Der Parameter Kontaktspannung wird gemessen, ohne dass der FI-Schutzschalter auslöst. RL ist ein Feh-
lerschleifenwiderstand und wird wie folgt berechnet:
Die angezeigte Berührungsspannung bezieht sich auf den Bemessungsdifferenzstrom der RCD und wird
mit einem Sicherheitsfaktor multipliziert. Siehe Tabelle für die detaillierte Berechnung der Kontaktspan-
nung.

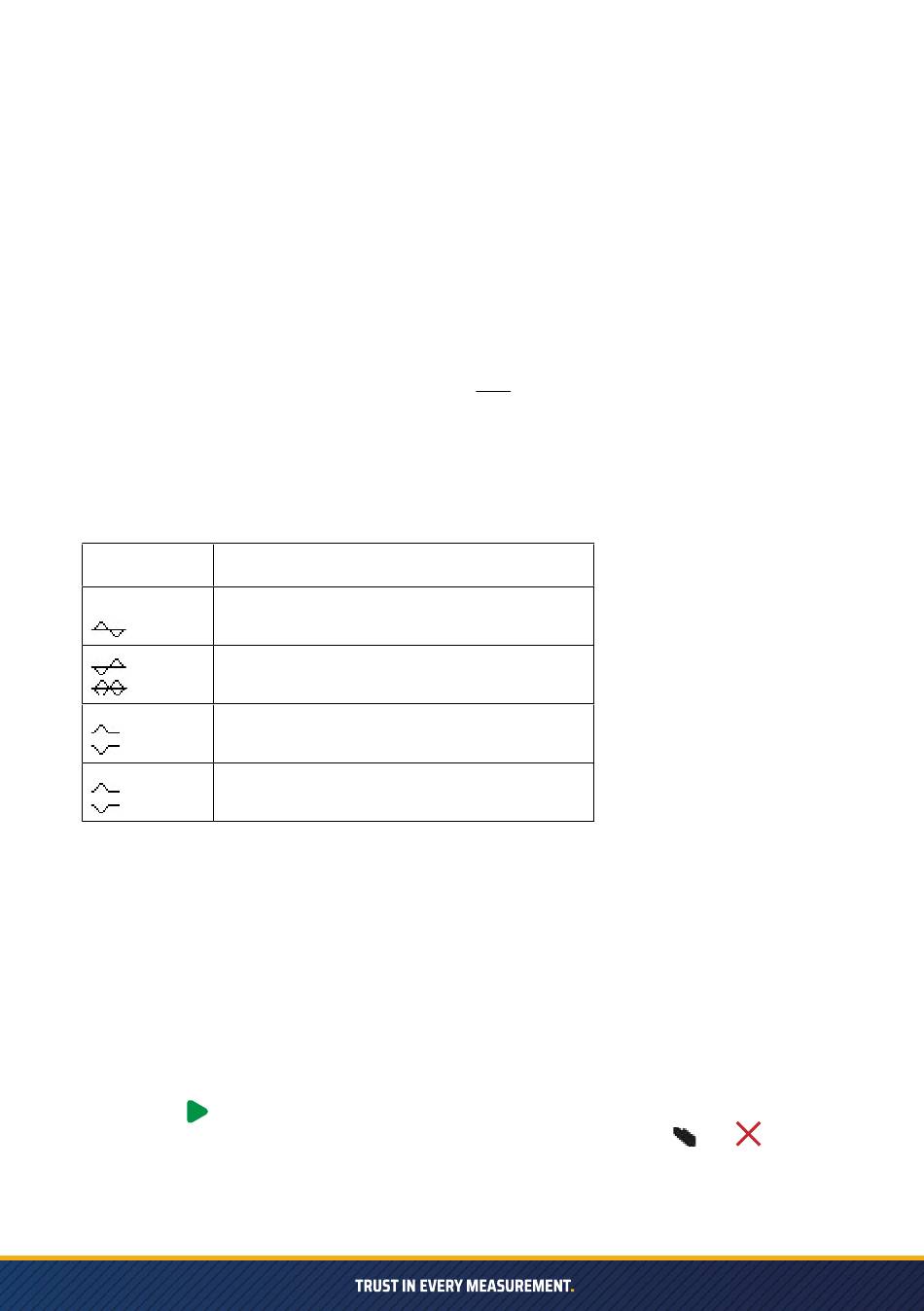

RCD Typ Berührungsspannung Uc
G
Uc < 1.05xI
G
S Uc < 1.05x2xI
S
G Uc < 1.05x√2xI
G
S Uc < 1.05x2x√2x I
S
So führen Sie eine Kontaktspannungsmessung durch
Schritt 1: Wählen Sie die RCD-Funktion mit dem Funktionswahlschalter und den Uc-Modus mit den
Navigationstasten AUF/AB und LINKS/RECHTS.
Schritt 2: Stellen Sie die folgenden Messparameter und Grenzwerte ein:
IΔN Nennfehlerstrom,
Typ RCD-Typ,
Grenze Begrenzung der Kontaktspannung.
Schritt 3: Schließen Sie die Messleitungen an das Gerät an und folgen Sie dem Anschlussplan, um eine
Kontaktspannungsmessung durchzuführen.
Schritt 4: Prüfen Sie auf eventuelle Warnungen und kontrollieren Sie die Online-Spannungs-/Klemmen
überwachung auf dem Display, bevor Sie die Messung starten. Wenn alles in Ordnung ist und
die iangezeigt wird, drücken Sie die Taste TEST. Nach Durchführung der Messung
erscheinen die Ergebnisse auf dem Display zusammen mit der Anzeige
Angezeigte Ergebnisse:
Uc
Rl
Grenzwert
R =
L
ΔN
ΔN
ΔN
ΔN
Kontaktspannung.
Widerstand der Fehlerschleife.
Grenzwert für den Erdschlussschleifenwiderstand gemäß BS 7671.
U
C
I
Δ N
oder
