5.3 Prüfung von FI-Schutzschaltern
Bei der Prüfung von FI-Schutzschaltern können die folgenden Teilfunktionen durchgeführt werden:
»
Messung der Kontaktspannung,
»
Messung der Auslösezeit,
»
Messung des Auslösestroms,
»
RCD-Autotest.
Im Allgemeinen können bei der Prüfung von RCDs die folgenden Parameter und Grenzwerte festgelegt
werden:
»

Grenzkontaktspannung,

»
Nominaler Differenzial-RCD-Auslösestrom,
»
Multiplikator des Nenn-Differential-RCD-Auslösestroms,
»
RCD-Typ,
»
Prüfen Sie die Polarität des Anlaufstroms.
Mögliche Parameter, die eingestellt werden können, finden Sie in den Spezifikationstabellen am Ende des
Handbuchs.
5.3.1 Grenzkontaktspannung
Die Sicherheitskontaktspannung ist im normalen Wohnbereich auf 50 VAC begrenzt. In speziellen Um-
gebungen (Krankenhäuser, Feuchträume, etc.) sind Kontaktspannungen bis zu 25 VAC zulässig. Die Grenz-
kontaktspannung kann nur in der Funktion Kontaktspannung Uc eingestellt werden!
5.3.2 Nenn-Differential-Auslösestrom
Der Nenndifferenzstrom ist der Nennauslösestrom eines FI-Schutzschalters. Die folgenden RCD-Strom-
werte können eingestellt werden: 6 mA (*), 10 mA, 30 mA, 100 mA, 300 mA, 500 mA , 650 mA (*) und 1000
mA (*). (* optional)
5.3.3 Multiplikator des Nennfehlerstroms
Der gewählte Nenndifferenzstrom kann mit ½, 1, 2 oder 5 multipliziert werden.
5.3.4 RCD-Typ und Anlaufpolarität des Prüfstroms
Das Gerät PCE-ITE 55 SERIES ermöglicht die Prüfung von allgemeinen (unverzögerten) und selektiven
(zeitverzögerten) RCDs. Das Gerät eignet sich unter anderem für die Prüfung folgender Arten von RCDs:
»
Wechselnder Fehlerstrom (AC-Typ),
»
Pulsierender DC-Fehlerstrom (Typ A).
»
reiner oder nahezu reiner DC-Fehlerstrom (Typ B) (je nach Modell).
»
spezielle RCDs für EVSE-Anwendungen.

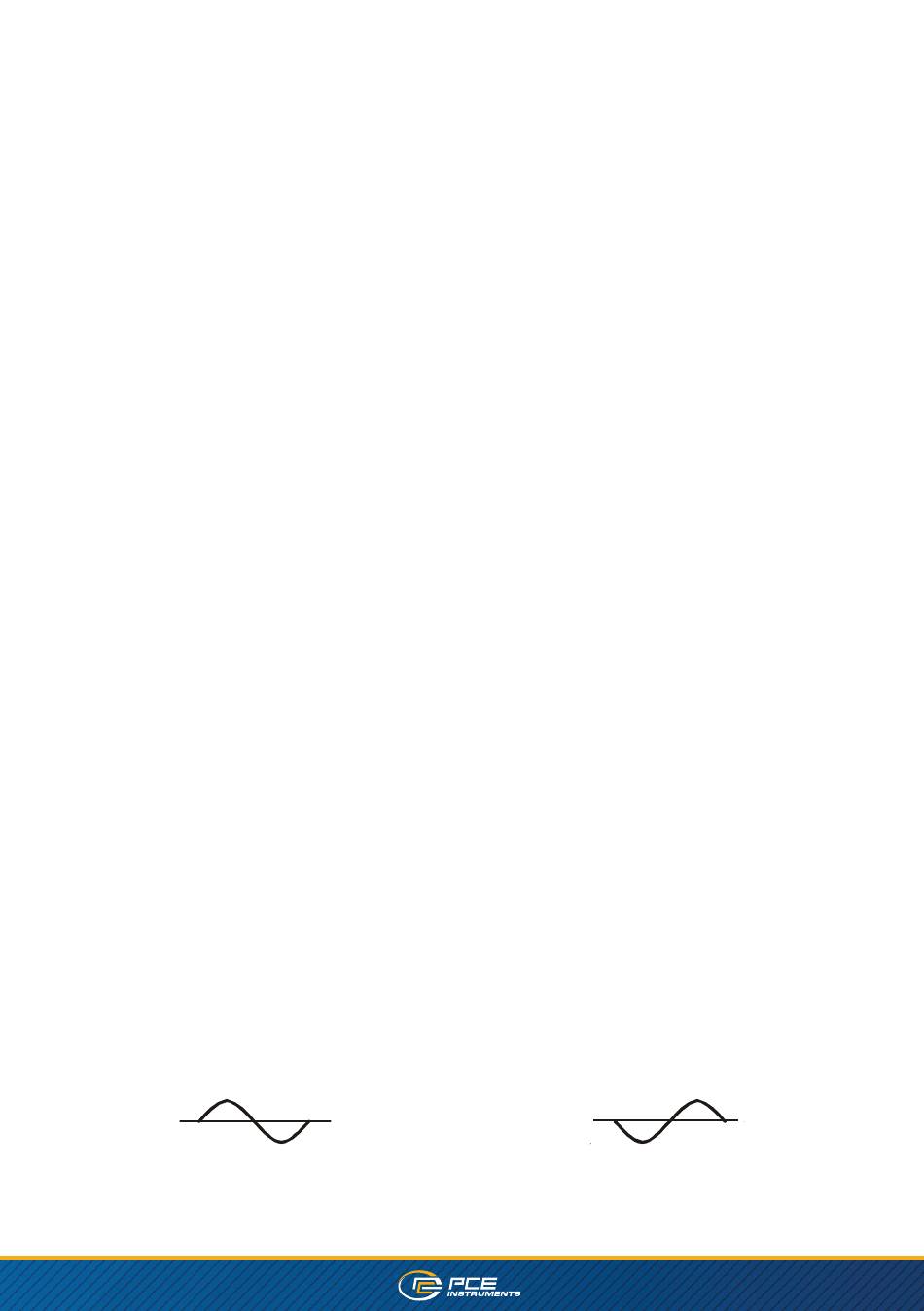

Die Startpolarität des Prüfstroms kann mit der positiven Halbwelle bei 0° oder mit der negativen Halbwelle
bei 180°gestartet werden.
positive Startpolarität (0°)
16
negative Startpolarität (180°)
