Ultraschallprüfgerät

Inhaltsverzeichnis

4.3

Beginn der Prüfung

4.3.1

Nachdem Sie die Parameter eingestellt haben, klicken Sie auf die

Schaltfläche, um zur

Hauptansicht zurückzukehren. Platzieren Sie alle Wandler. Klicken Sie dann auf die Schaltfläche

und das System passt die Verstärkung für die erste Welle automatisch an.

Nach dem Einstellen der Wellenform des ersten Messpunkts jedes Abschnitts und dem Klicken

auf die Speicherschalfläche

wird die in Abbildung 17 gezeigte Einstellung der Pfahllänge

angezeigt, mit der Aufforderung, den Tiefenwert (Höhenwert) des ersten Messpunkts

einzugeben, der sich aus der Tiefenmarkierung der Signalleitung des Messwertgebers ergibt.

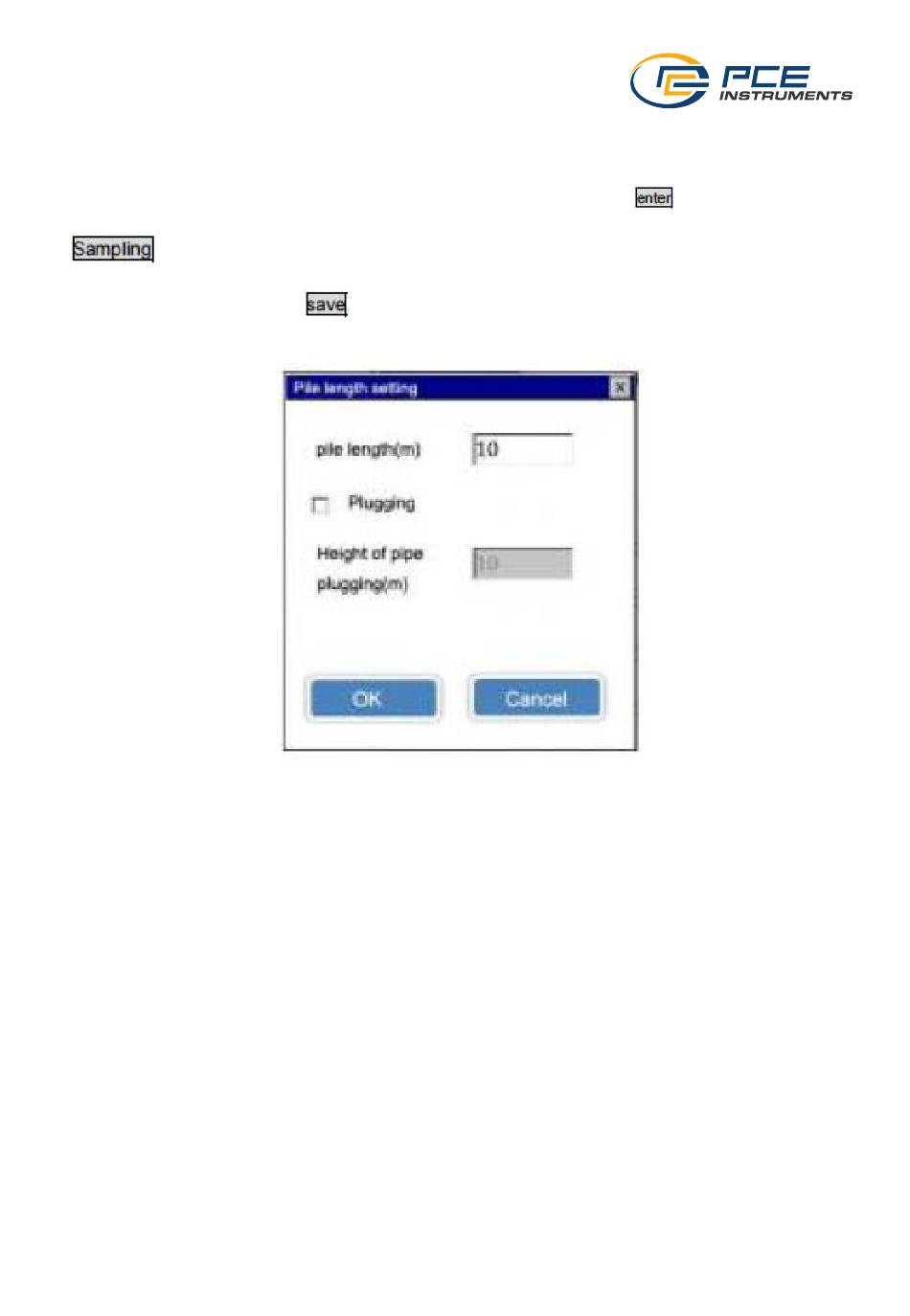

Abb. 17 Ansicht zum Einstellen der Pfahllänge

Der Startpunkt der Prüfung ist der Tiefenwert (Höhenwert) des ersten Messpunkts. Nachdem der

Wandler am Boden des Pfahls platziert wurde, wird der Tiefenmarkierungswert der Signallinie an

der Mündung des Schallrohrs abgelesen.

Wenn das Schalltube blockiert ist (d. h. der Wandler kann nicht am Boden des Pfahls platziert

werden), können Sie den Blockierstatus jedes Schalltubes überprüfen, indem Sie das

Kontrollkästchen für die Blockiereinstellung wie in Abbildung 17 aktivieren. Wenn das Rohr nicht

blockiert ist, sollten die Tiefenwerte der Schallrohre gleich sein. Wenn ein Schallrohr blockiert ist,

ist der Tiefenwert kleiner als der der anderen Schallrohre. In diesem Fall klicken Sie auf das

Bearbeitungsfeld hinter dem Schallrohr, um den tatsächlichen Tiefenwert einzugeben.

Wenn bei der Datenerfassung eine Rohrblockierung auftritt, entfernen Sie zuerst das

Sensorkabel aus dem Schallrohr und tauschen Sie dann das Wandlerkabel im Schallrohr um,

wenn andere Abschnitte in Hinsicht auf die Blockierposition geprüft werden. Nehmen Sie es mit

der Hebevorrichtung auf und heben Sie alles zusammen an.
