11
Messfunktionen
11.1
Messung von Standard- und Spitzenwerten

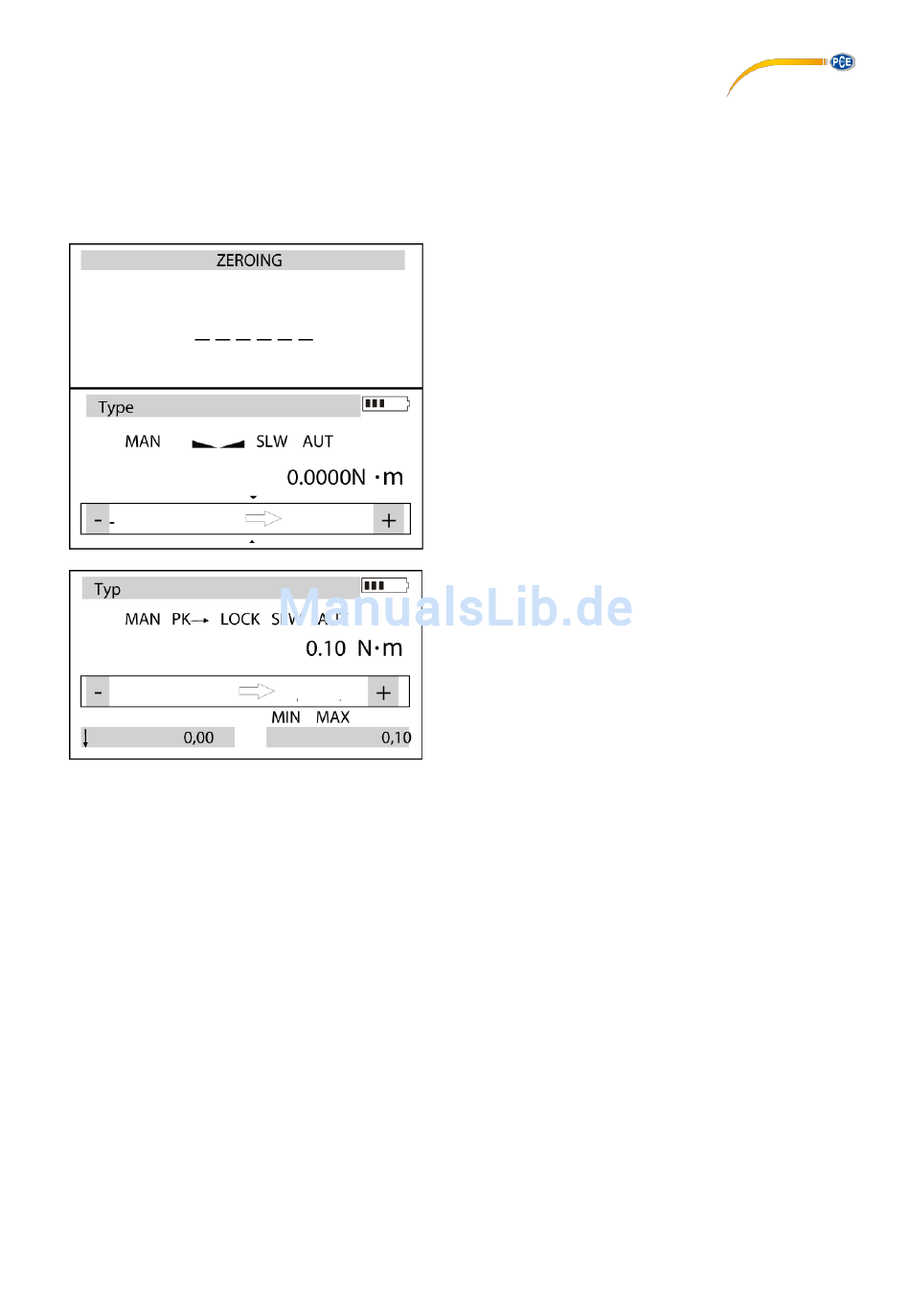

Das Messgerät wird beim Starten automatisch genullt. Sie können das Gerät auch jederzeit
manuell nullen, indem Sie im Messbildschirm die ENTER ►0◄ Taste drücken.
Das herrschende Drehmoment wird auf dem
Display angezeigt. Gleichzeitig wird die
Richtung über einen Pfeil in im Statusbalken
unten im Display angezeigt.
Um Spitzenwerte (MIN/MAX) zu messen,
drücken Sie die PEAK ▲ Taste. Das
Stabilitätssymbol verschwindet und es
erscheint „LOCK" auf dem Display. Die
Spitzenwerte werden ab dem ersten
Aktivieren der Funktion aufgezeichnet und
sind auch nach dem Beenden der Funktion
durch erneutes Starten abrufbar. Um die
Spitzenwerte zurück zu setzen, drücken Sie
die ENTER ►0◄ Taste, wenn die PEAK
Funktion aktiv ist. Es gibt 3 verschiedene
PEAK-Anzeigemodi, zwischen denen Sie mit
der PEAK ▲ Taste wechseln können:
PEAK ↕:
Die Hauptanzeige zeigt den MIN- bzw. Max-
Wert an, je nachdem, welche
Drehmomentrichtung gerade herrscht.
Zusätzlich werden der MIN-, sowie der MAX-
Wert in den beiden Anzeigen unter dem
Statusbalken angezeigt.
PEAK ↑:
Die Hauptanzeige zeigt den MAX-Wert an.
Die linke untere Anzeige zeigt den MIN-Wert
an.
Auf der rechten unteren Anzeige wird der
derzeitige Messwert angezeigt.
In diesem Modus wird nur der MAX-Wert
aufgezeichnet bzw. aktualisiert.
PEAK ↓:
Die Hauptanzeige zeigt den MIN-Wert an.
Die rechte untere Anzeige zeigt den MAX-
Wert an.
Auf der linken unteren Anzeige wird der
derzeitige Messwert angezeigt.
In diesem Modus wird nur der MIN-Wert
aufgezeichnet bzw. aktualisiert.
© PCE Instruments
9
