Elektrischer Anschluss
1
+
-
-
+

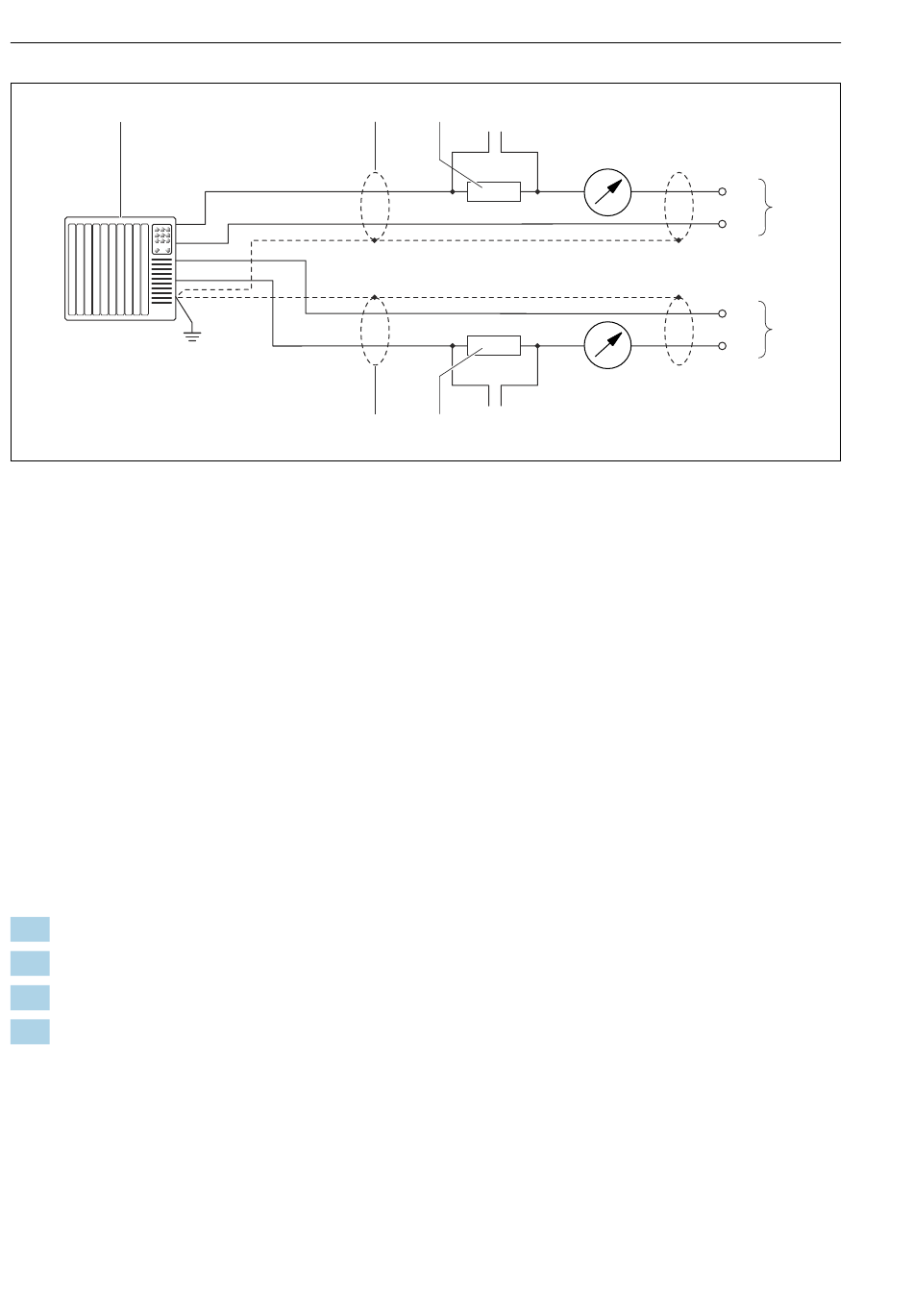

 10 Anschlussbeispiel für HART-Eingang (Master-Mode) über Stromausgang (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS).
Voraussetzung: Automatisierungssystem mit HART-Version 6, die HART-Kommandos 113 und 114
können verarbeitet werden.
2 Kabelschirm einseitig. Kabelspezifikation beachten
3 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
4 Anschluss für HART-Bediengeräte
5 Analoges Anzeigeinstrument
6 Messumformer
7 Messaufnehmer für externe Messgröße
5.5 Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.
20
2 3 4
2 3 4
Proline 100 HART
5
4...20 mA
+
-
-
+
4...20 mA
5
Endress+Hauser
6
7
A0019830
