Endress+Hauser Proline 100 HART Kurzanleitung Seite 18

Elektrischer Anschluss
1

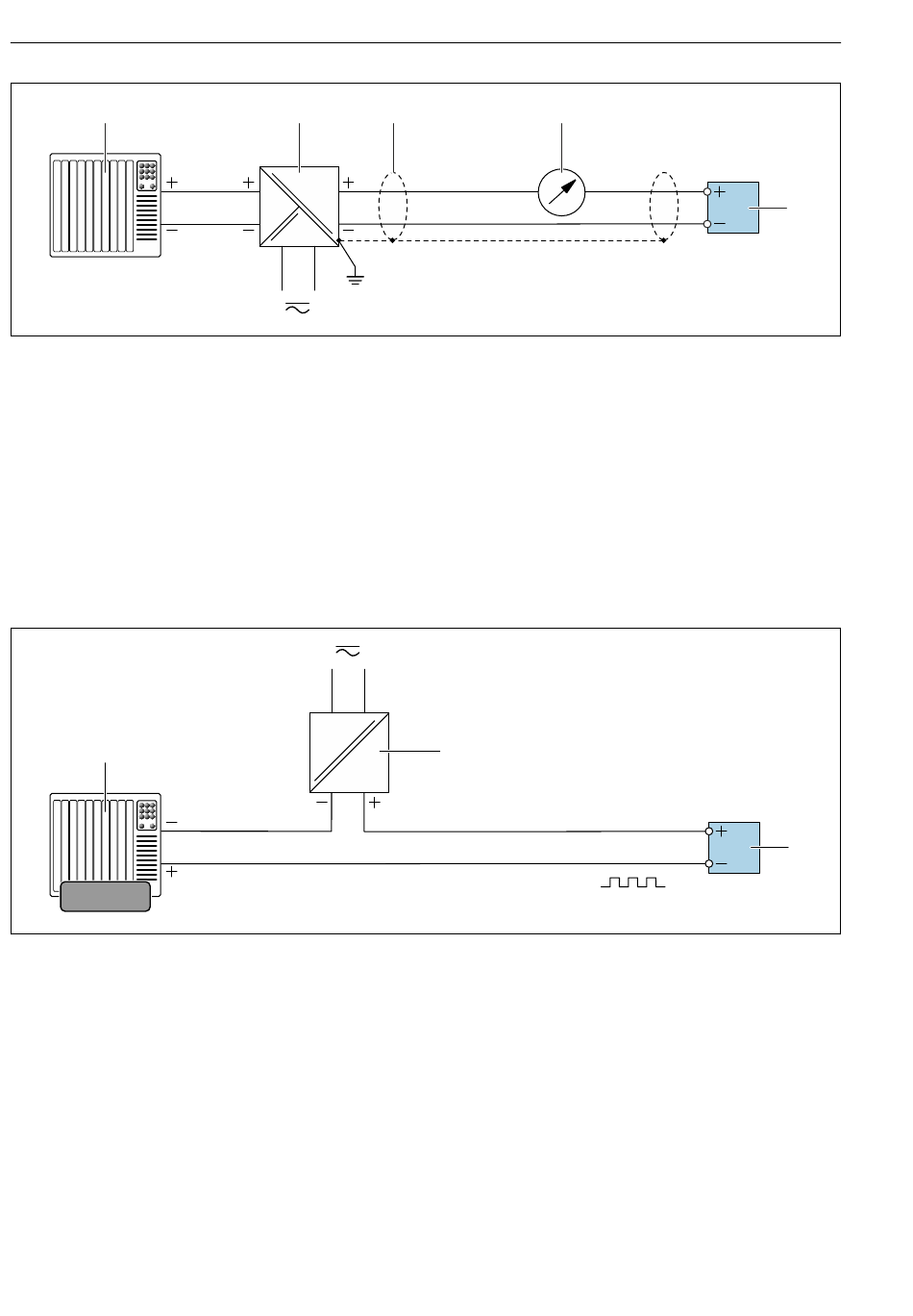

 6 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-
Anforderungen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Messumformer
Impuls-/Frequenzausgang
1
12345
 7 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-
down Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
18
2 3
2
4
4...20 mA
Proline 100 HART
5
A0028762
3
A0028761
Endress+Hauser
