5.3 Gerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh-
ren lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
5.3.1 Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
• Gehäuseausführung: Kompakt oder ultrakompakt
• Anschlussvariante: Gerätestecker oder Anschlussklemmen
A
1

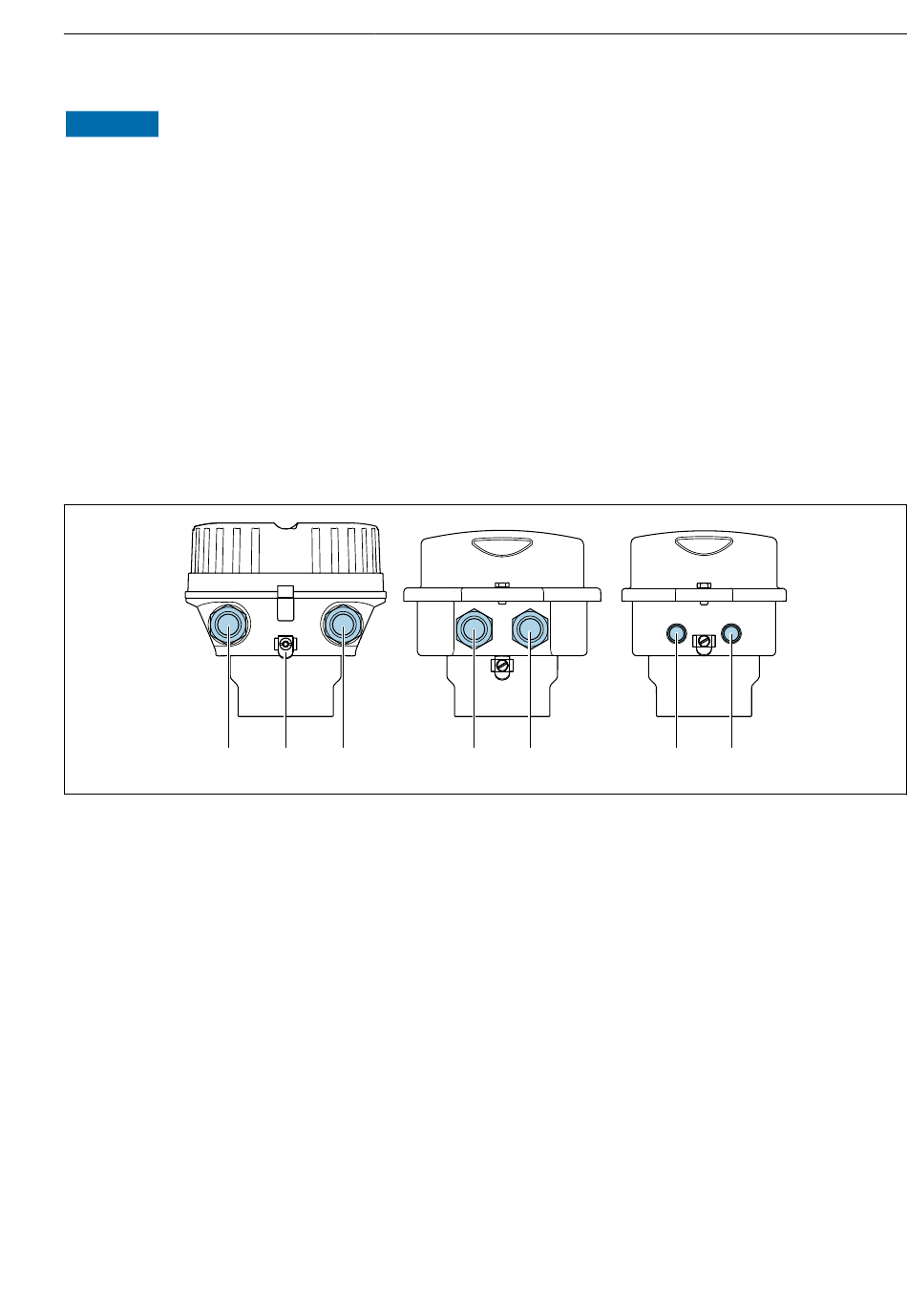

 3 Gehäuseausführungen und Anschlussvarianten
A Kompakt, beschichtet Alu
B Kompakt hygienisch, rostfrei oder kompakt, rostfrei
C Ultrakompakt hygienisch, rostfrei oder ultrakompakt, rostfrei
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
3 Gerätestecker für Signalübertragung
4 Gerätestecker für Versorgungsspannung
5 Erdungsklemme. Zur Optimierung des Erdungs-/Schirmungskonzepts sind z.B. Kabelschuhe, Rohr-
schellen oder Erdungsscheiben empfohlen.
Endress+Hauser
B
5 2
C
1 2
Elektrischer Anschluss
3 4
A0016924
