Elektrischer Anschluss
Kabeldurchmesser
• Mit ausgelieferte Kabelverschraubungen:
M20 × 1,5 mit Kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Federkraftklemmen:
Aderquerschnitte 0,5 ... 2,5 mm
5.2.3 Klemmenbelegung
Anhand des Anschlussschilds auf dem Elektronikmodul ist die Klemmenbelegung für den
elektrischen Anschluss des Geräts ersichtlich.
Zusätzlich wird bei einer Geräteausführung mit Modbus RS485 die Safety Barrier Promass
100 (Sicherheitsbarriere) ausgeliefert, auf deren Typenschild ebenfalls die Anschlüsse ersicht-
lich sind.
Detaillierte Angaben zur Klemmenbelegung: Betriebsanleitung zum Gerät →  3
Messumformer
Geräteausführung mit Kommunikationsart HART
4

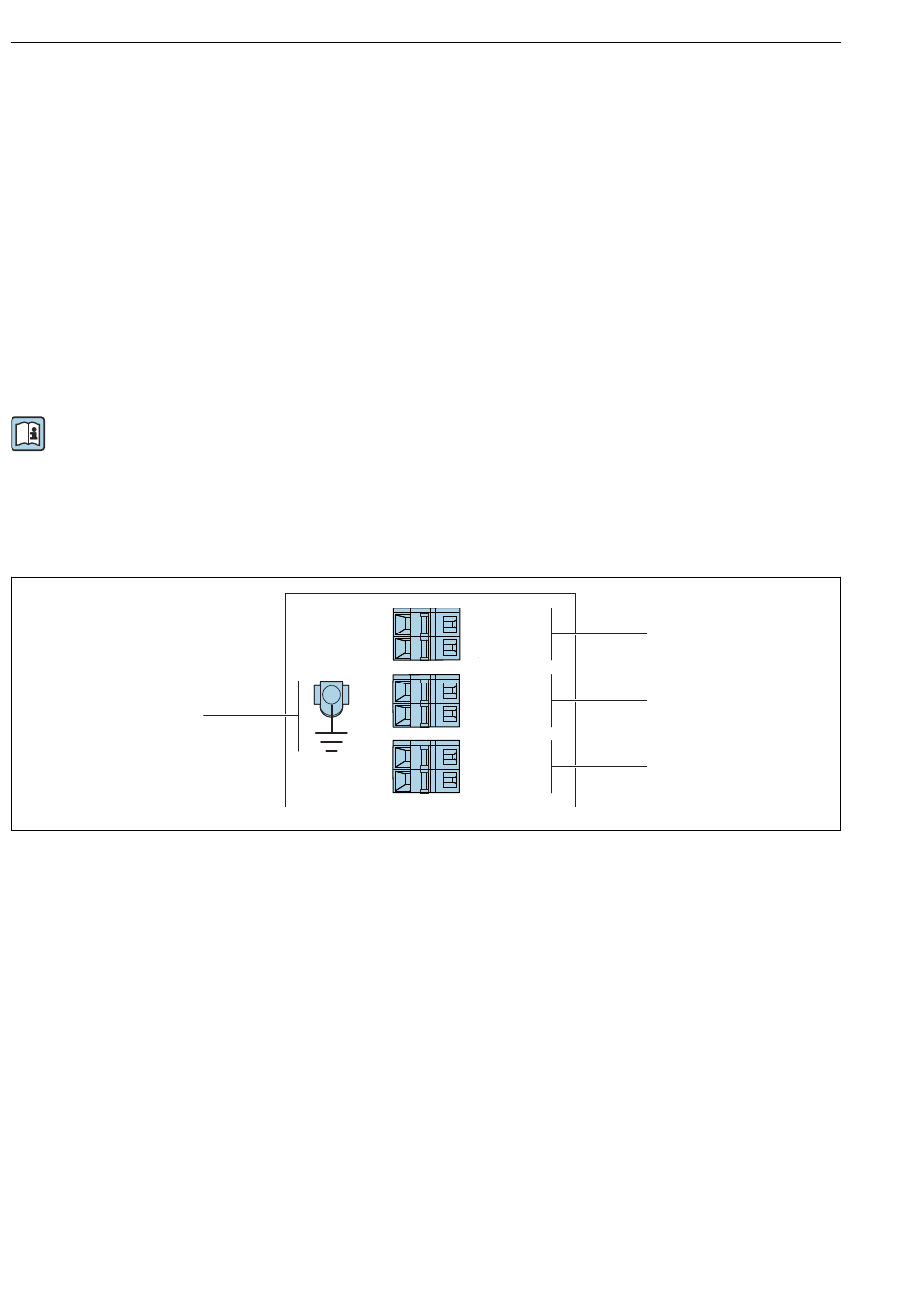

 1 Klemmenbelegung 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
1 Energieversorgung: DC 24 V
2 Ausgang 1 (aktiv): 4-20 mA HART
3 Ausgang 2 (passiv): Impuls-/Frequenz-/Schaltausgang
4 Anschluss für Kabelschirm (IO-Signale) wenn vorhanden und/oder Schutzleiter von der Versorgungs-
spannung wenn vorhanden. Nicht bei Option C "Ultrakompakt, hygienisch, rostfrei".
12
2 (20 ... 14 AWG)
24
25
26
27
1
2
+
3
_
+
2
_
+
L
1
_
L
Proline 100 HART
A0016888
