Elektrischer Anschluss

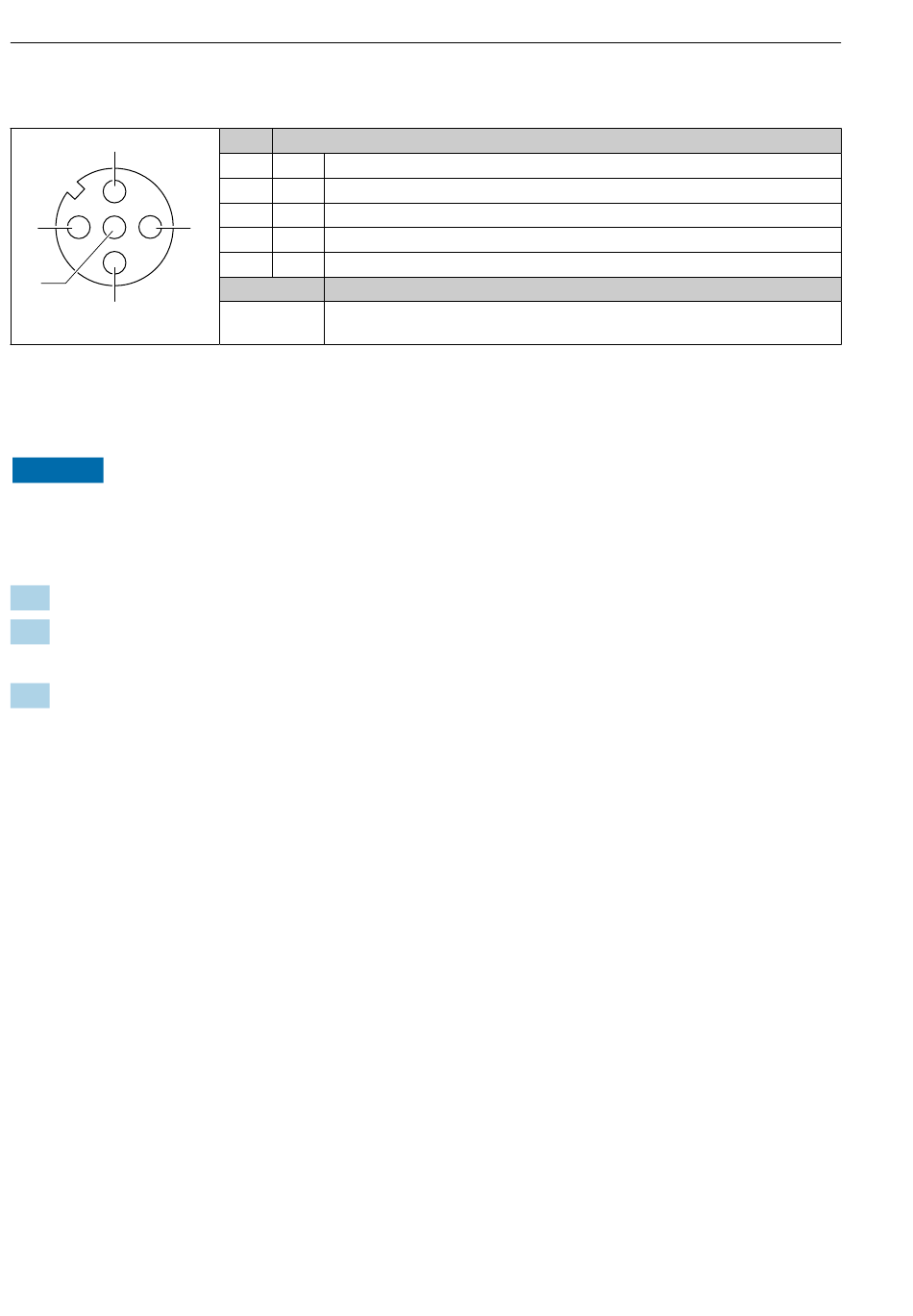

Gerätestecker für Signalübertragung (geräteseitig)
2
1
5
4
A0016810
1) Anschluss für Kabelschirm (IO-Signale) wenn vorhanden. Nicht bei Option C "Ultrakompakt, hygienisch, rostfrei".
Hinweis: Die Überwurfmutter des M12-Kabels ist metallisch mit dem Umformergehäuse verbunden.
5.2.5 Messgerät vorbereiten
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  11.
14
Pin
1 +
2 -
3 +
3
4 -
5
Codierung
A
Belegung
4-20 mA HART (aktiv)
4-20 mA HART (aktiv)
Impuls-/Frequenz-/Schaltausgang (passiv)
Impuls-/Frequenz-/Schaltausgang (passiv)
Schirmung
Stecker/Buchse
Buchse
Proline 100 HART
1)
