Endress+Hauser Proline 100 HART Kurzanleitung Seite 16

Elektrischer Anschluss
3 mm
2
1

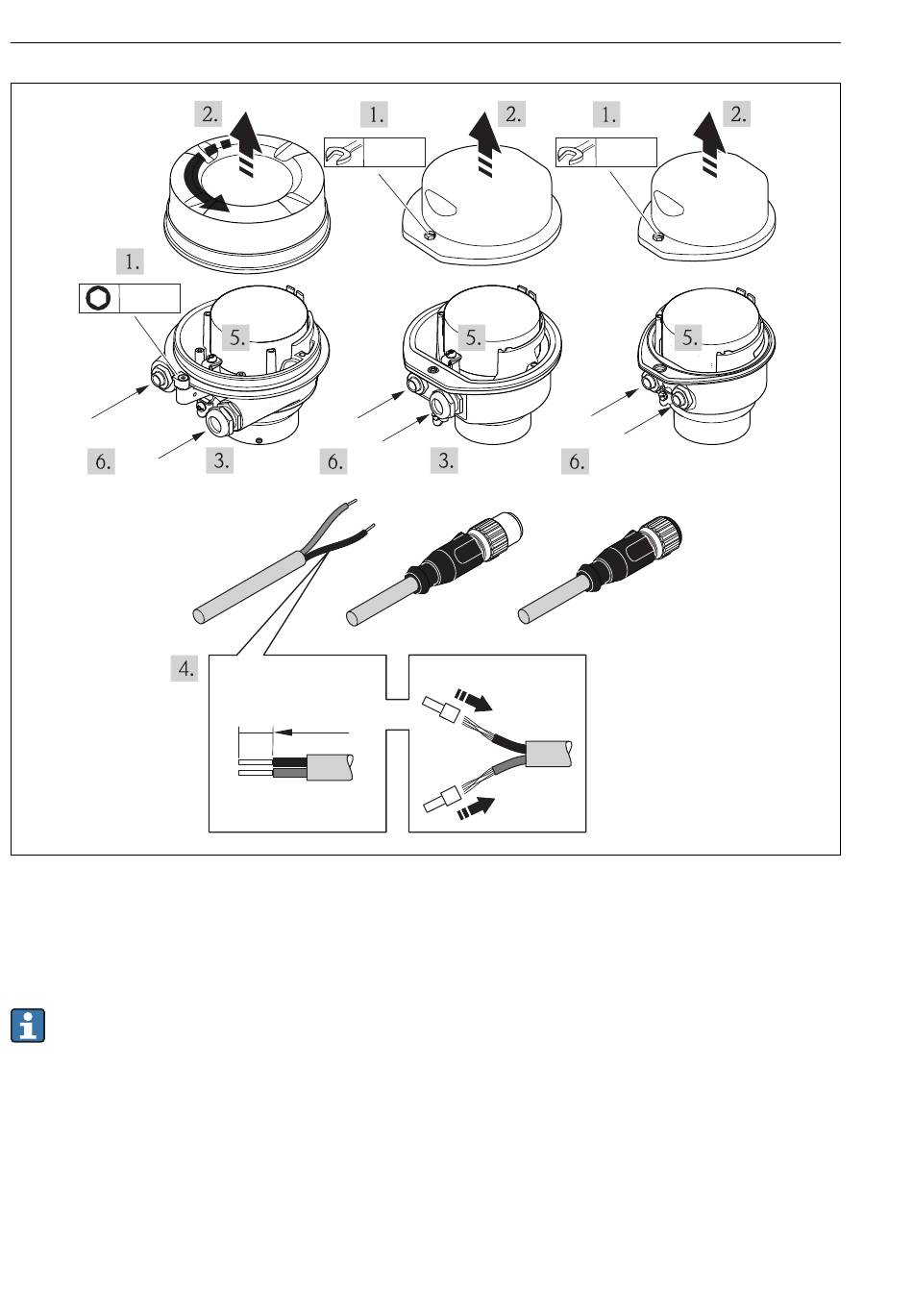

 4 Geräteausführungen mit Anschlussbeispielen
1 Kabel
2 Gerätestecker für Signalübertragung
3 Gerätestecker für Versorgungsspannung
Je nach Gehäuseausführung die Vor-Ort-Anzeige vom Hauptelektronikmodul trennen:
Betriebsanleitung zum Gerät .
‣
Kabel gemäß Klemmenbelegung →  12 oder Pinbelegung Gerätestecker anschließen.
16
8 mm
2
1
1
10 (0.4)
mm (in)
8 mm
2
3
2
Proline 100 HART
3
Endress+Hauser
A0017844
