Proline 100 HART
5.3.2 Potenzialausgleich sicherstellen
Promass, Cubemass
Anforderungen
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
5.4 Spezielle Anschlusshinweise
5.4.1 Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1

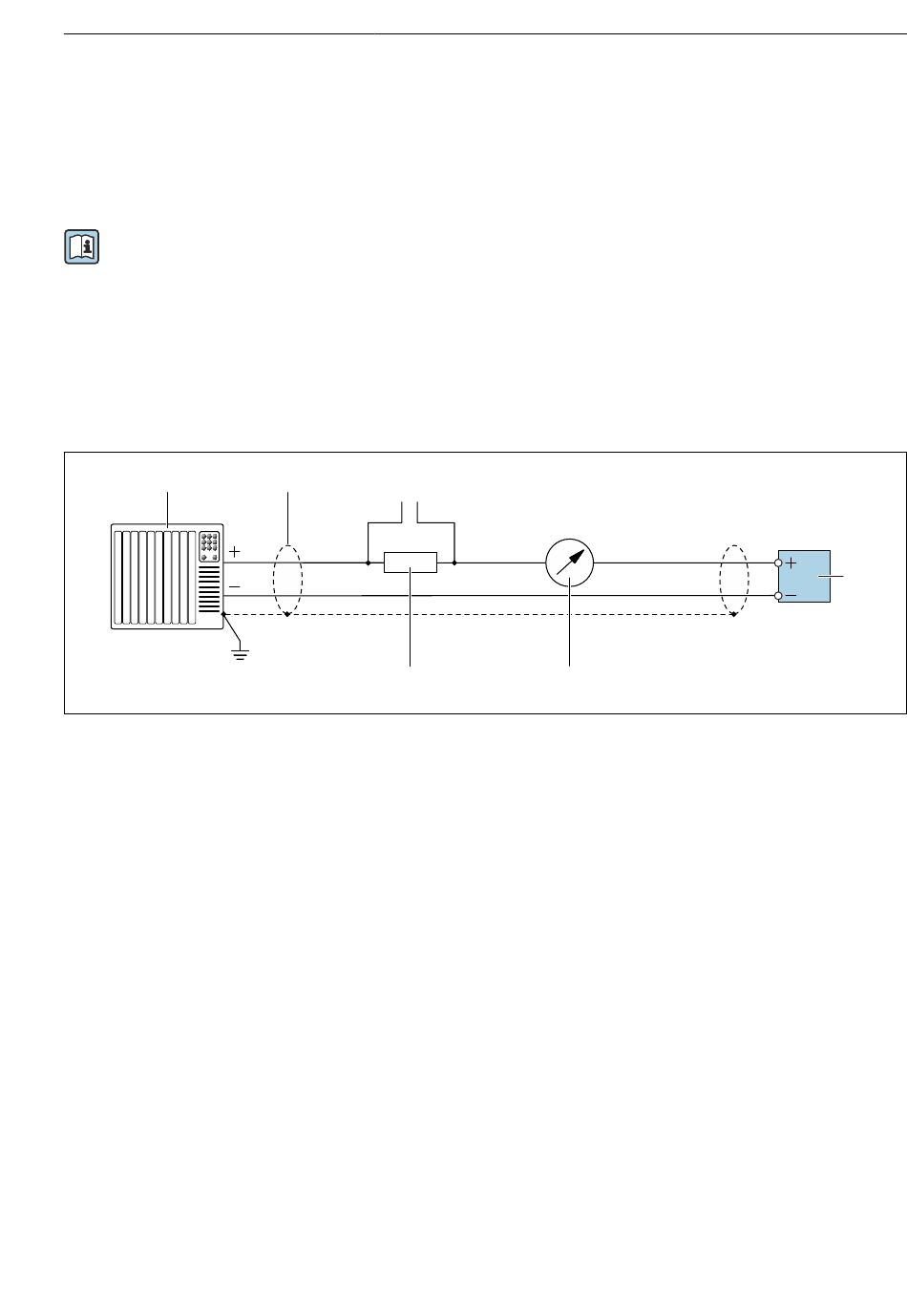

 5 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-
Anforderungen; Kabelspezifikation beachten
3 Anschluss für HART-Bediengeräte
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten
6 Messumformer
Endress+Hauser
2 3
4
4...20 mA
5
Elektrischer Anschluss
6
A0029055
