7 Especificaciones técnicas

7.1 Propiedades

Resistencia mínima a la rotura: 22 kN

7.2 Dimensiones

Peso: aprox. 0,35 kg
Longitud: 19 cm
Ancho: 6,8 cm
Tamaño de conexión: 5,1 cm

7.3 Material

Acero inoxidable
Nailon

7.4 Cumplimiento de la normativa

ANSI Z359.18‑2017 Tipo A, EN 795:2012 Tipo B
(CE 0161), OSHA 1910 y 1926, UE 2016/425
114

8 Instrucciones de montaje

8.1 Montaje

1. Taladre un orificio con un diámetro de 20 mm
(0,79 pulgadas) y una profundidad mínima de
89 mm (3,5 pulgadas). La perforación debe
ser recta y perpendicular a la superficie. Ase‑
gúrese de que el orificio tenga un diámetro
uniforme y que no haya defectos en la pared
interior.

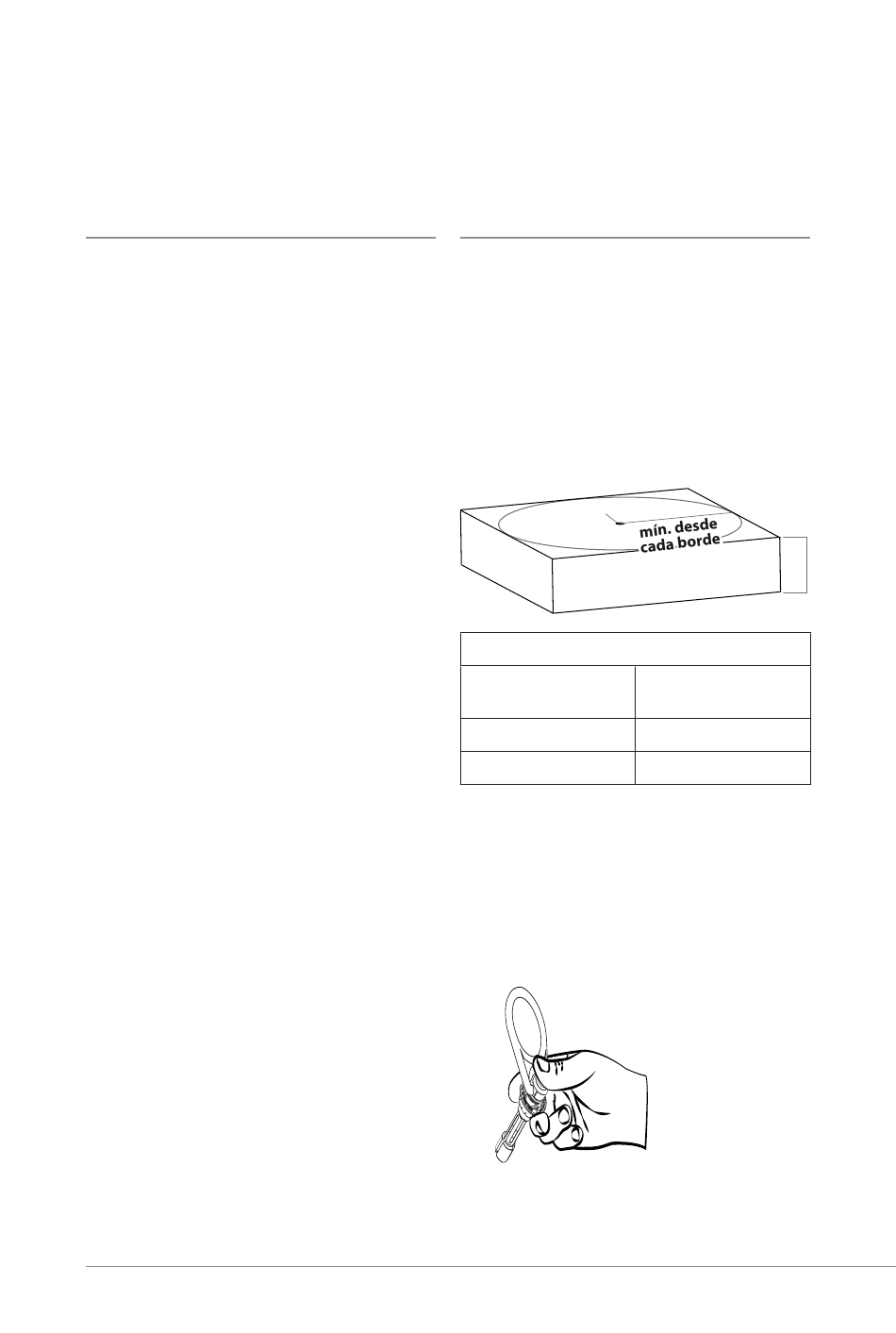

Perforación de Perforación de
Ø Ø 20 mm 20 mm
Tabla de requisitos de la perforación
(A) Mín. Distancia
borde/esquina
15,3 cm (6 pulgadas)
30,5 cm (12 pulgadas)
2. Limpie el orificio con aire comprimido.
3. Inspeccione siempre el orificio cuidadosa‑
mente cuando vuelva a utilizar un orificio
perforado previamente.
4. Coloque el pulgar sobre el botón y los dos
primeros dedos alrededor del casquillo de
tope mientras coloca el anclaje.
5. Apriete los dedos y el pulgar y apriete el cas‑
quillo de tope y el botón.
6. Debería notar una tensión en el resorte al
comprimirlo.
Retire el anclaje de hormigón giratorio reuti‑
(A) cm
(B)
cm
(B) Grosor del hor-
migón
30,5 cm (12 pulgadas)
12,7 cm (5 pulgadas)
