Dados Técnicos; Propriedades; Dimensões; Material - Zarges R3 Bedienungs- Und Betriebsanleitung

7 Dados técnicos

7.1 Propriedades

Resistência mínima à rutura: 22 kN
7.2 Dimensões
Peso: aprox. 0,35 kg
Comprimento: 19 cm
Largura: 6,8 cm
Tamanho da ligação: 5,1 cm

7.3 Material

Aço inoxidável
Nylon

7.4 Conformidade regulamentar

ANSI Z359.18‑2017 Tipo A, EN 795:2012 Tipo B
(CE 0161), OSHA 1910 e 1926, UE 2016/425
8 Instruções de montagem

8.1 Montagem

1. Faça um furo com um diâmetro de 20 mm
(0,79 pol.) e uma profundidade mínima de 89
mm (3,5 pol.). O furo deve ficar direito e per‑
pendicular à superfície. Certifique-se de que
o orifício tem um diâmetro uniforme e não
apresenta falhas na parede interior.

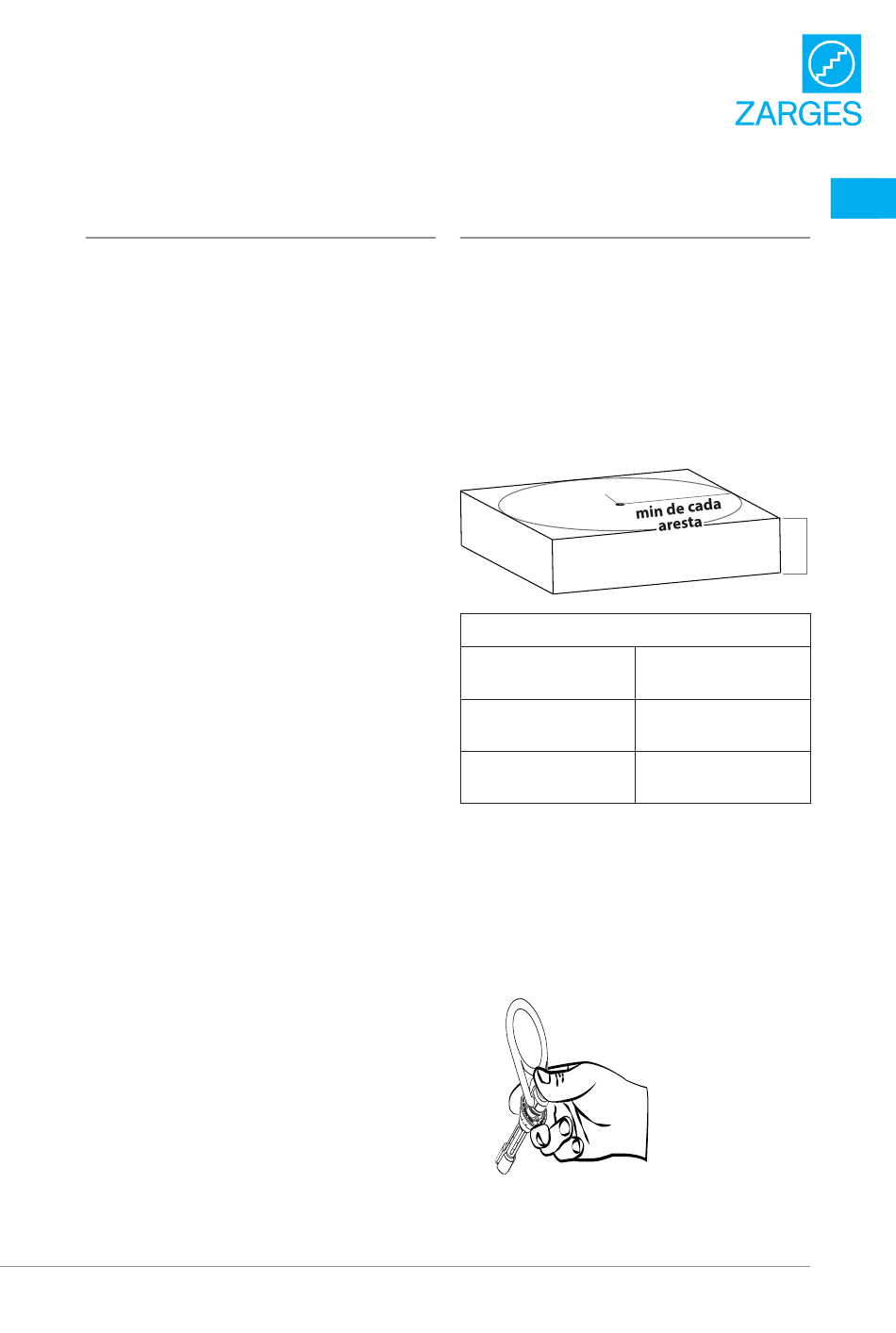

Orifício Orifício
Ø Ø 20 mm 20 mm
Tabela de necessidade de furos
(A) Mín. Distância
aresta/canto
15,3 cm
(6 polegadas)
30,5 cm
(12 polegadas)
2. Limpe o orifício com ar comprimido.
3. Inspecione sempre cuidadosamente o orifí‑
cio quando reutilizar um orifício previamente
perfurado.
4. Coloque o polegar no botão e os dois primei‑
ros dedos à volta da manga de paragem ao
colocar a âncora.
5. Junte os dedos e o polegar e aperte a manga
de paragem e o botão.
6. Deverá sentir uma tensão da mola ao
comprimir.
(A) cm
(L)
cm
(B) Espessura do
betão
30,5 cm
(12 polegadas)
12,7 cm
(5 polegadas)
