7 Dati tecnici

7.1 Prestazioni

Resistenza minima alla rottura: 22 kN

7.2 Dimensioni

Peso: ca. 0,35 kg
Lunghezza: 19 cm
Larghezza: 6,8 cm
Dimensioni attacco: 5,1 cm

7.3 Materiale

Acciaio inox
Nylon
7.4 Conformità normativa
ANSI Z359.18‑2017 Tipo A, EN 795:2012 Tipo B
(CE 0161), OSHA 1910 e 1926, UE 2016/425
78

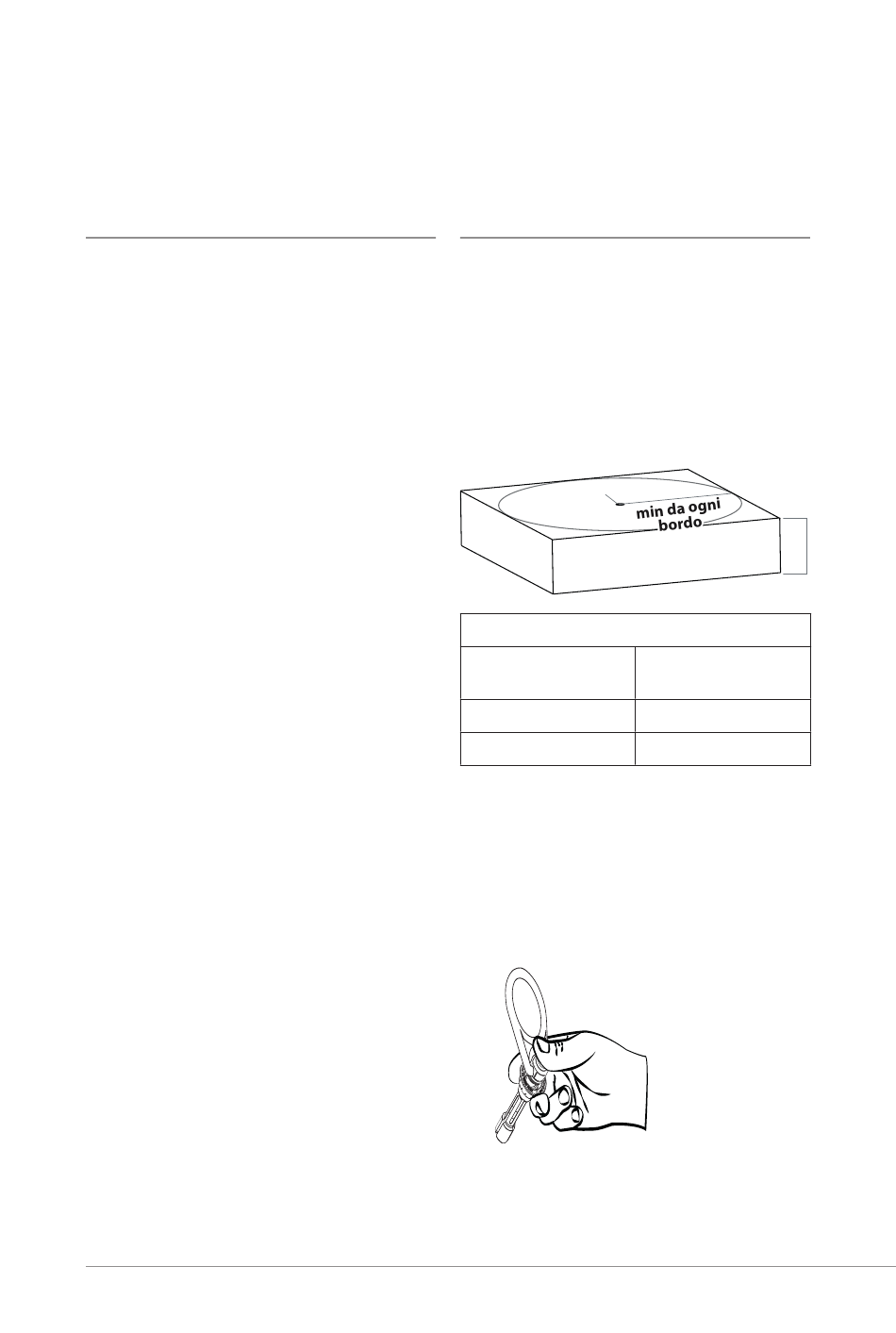

8 Istruzioni di montaggio

8.1 Montaggio

1. Praticare un foro dal diametro di 20 mm
(0,79 pollici) e dalla profondità minima di
89 mm (3,5 pollici). Il foro deve essere diritto
e perpendicolare alla superficie. Assicurarsi
che il foro abbia un diametro uniforme e che
non vi siano difetti sulla parete interna.
Foro Foro
Ø Ø 20 mm 20 mm
Tabella dei requisiti di foratura
(A) Min Distanza
spigolo/angolo
15,3 cm (6 pollici)
30,5 cm (12 pollici)
2. Pulire il foro con aria compressa.
3. Ispezionare sempre attentamente il foro
quando si riutilizza un foro precedentemente
praticato.
4. Durante l'inserimento del dispositivo di anco‑
raggio, posizionare il pollice sulla testa e le
prime due dita intorno al manicotto di arresto.
5. Con le dita e il pollice, premere insieme il ma‑
nicotto di arresto e la testa.
6. Durante la compressione la molla deve risul‑
tare tesa. Mettere fuori servizio il dispositivo
di ancoraggio (da calcestruzzo) girevole
riutilizzabile, nel caso in cui la molla sia usu‑
(A) cm
(B)
cm
(B) Spessore del
calcestruzzo
30,5 cm (12 pollici)
12,7 cm (5 pollici)
