7 Caractéristiques
techniques
7.1 Caractéristiques
Charge de rupture min. : 22 kN
7.2 Dimensions
Poids : env. 0,35 kg
Longueur: 19 cm
Largeur: 6,8 cm
Taille du raccord : 5,1 cm
7.3 Matériaux
Acier inoxydable
Nylon
7.4 Conformité réglementaire
ANSI Z359.18-2017 Type A, EN 795:2012 Type B
(CE 0161), OSHA 1910 et 1926, UE 2016/425
60
8 Instructions de montage
8.1 Montage
1. Percer un trou d'un diamètre de 20 mm
(0,79 pouces) et d'une profondeur d'au moins
89 mm (3,5 pouces). Le trou de perçage doit
être droit et perpendiculaire à la surface. S'as‑
surer que le diamètre du trou est uniforme et
de l'absence de défaut sur la paroi intérieure.
Alésage
Alésage
Ø Ø 20 mm
20 mm

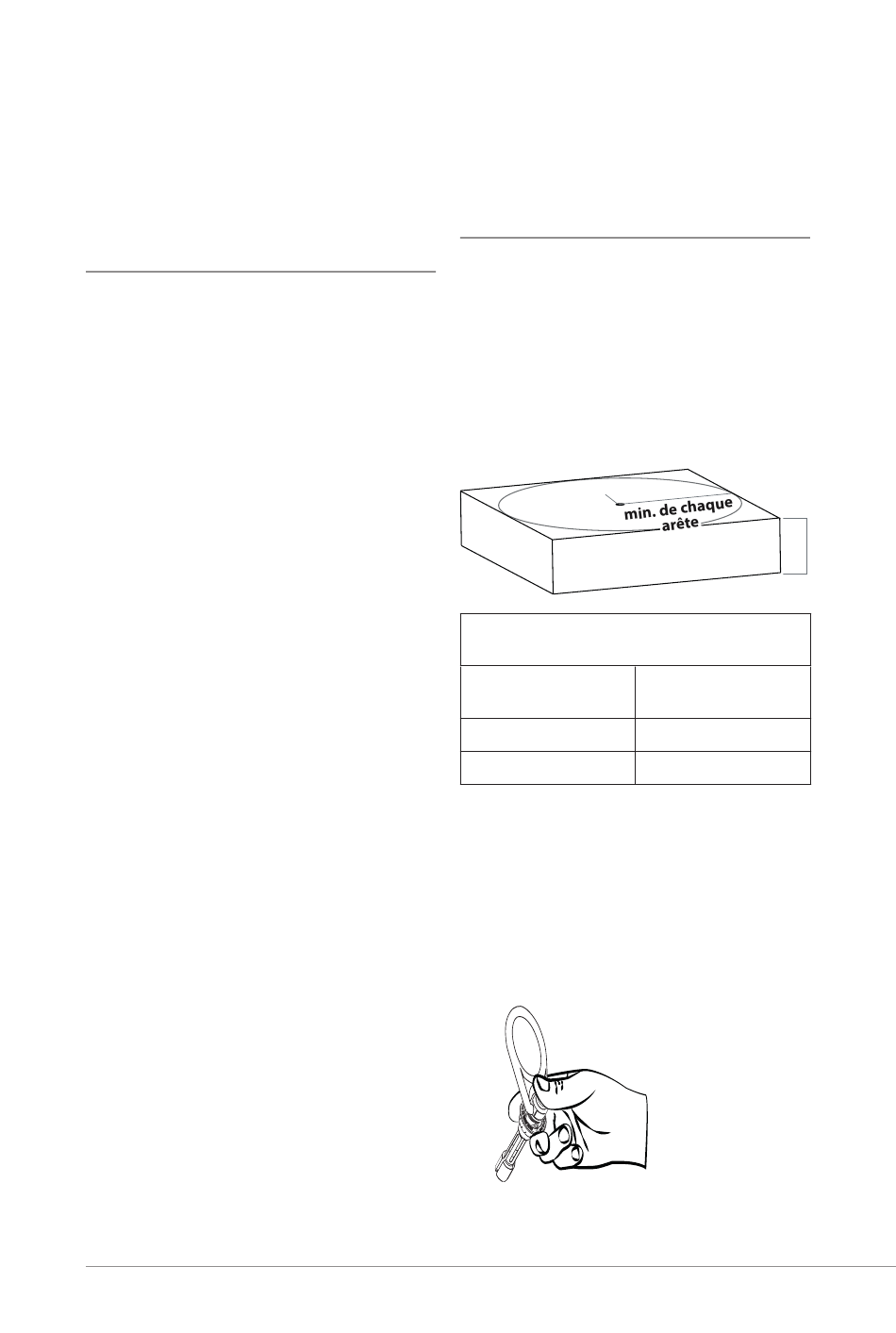

Tableau des spécifications relatives aux trous
de perçage
(A) Min. Distance
arête/angle
15,3 cm (6 pouces)
30,5 cm (12 pouces)
2. Nettoyer le trou à l'air comprimé.
3. Contrôler toujours l'alésage avec soin en cas
de réutilisation d'un trou percé précédem‑
ment.
4. Lors de la mise en place de l'ancre structu‑
relle, placer le pouce sur le bouton et les deux
premiers doigts autour de la douille de butée.
5. Appuyer les doigts contre le pouce et appuyer
simultanément sur la douille de butée et sur
le bouton.
6. Il s'agit de ressentir la tension du ressort au
moment où il est comprimé.
(A) cm
(B)
cm
(B) Épaisseur du
béton
30,5 cm (12 pouces)
12,7 cm (5 pouces)
