7 Technische Daten

7.1 Eigenschaften

Minimale Bruchfestigkeit: 22 kN

7.2 Abmessungen

Gewicht: ca. 0,35 kg
Länge: 19 cm
Breite: 6,8 cm
Anschluss Größe: 5,1 cm

7.3 Werkstoff

Rostfreier Stahl
Nylon
7.4 Regulatorische Konformität
ANSI Z359.18‑2017 Typ A, EN 795:2012 Typ B
(CE 0161), OSHA 1910 & 1926, EU 2016/425
6

8 Montageanleitung

8.1 Montage

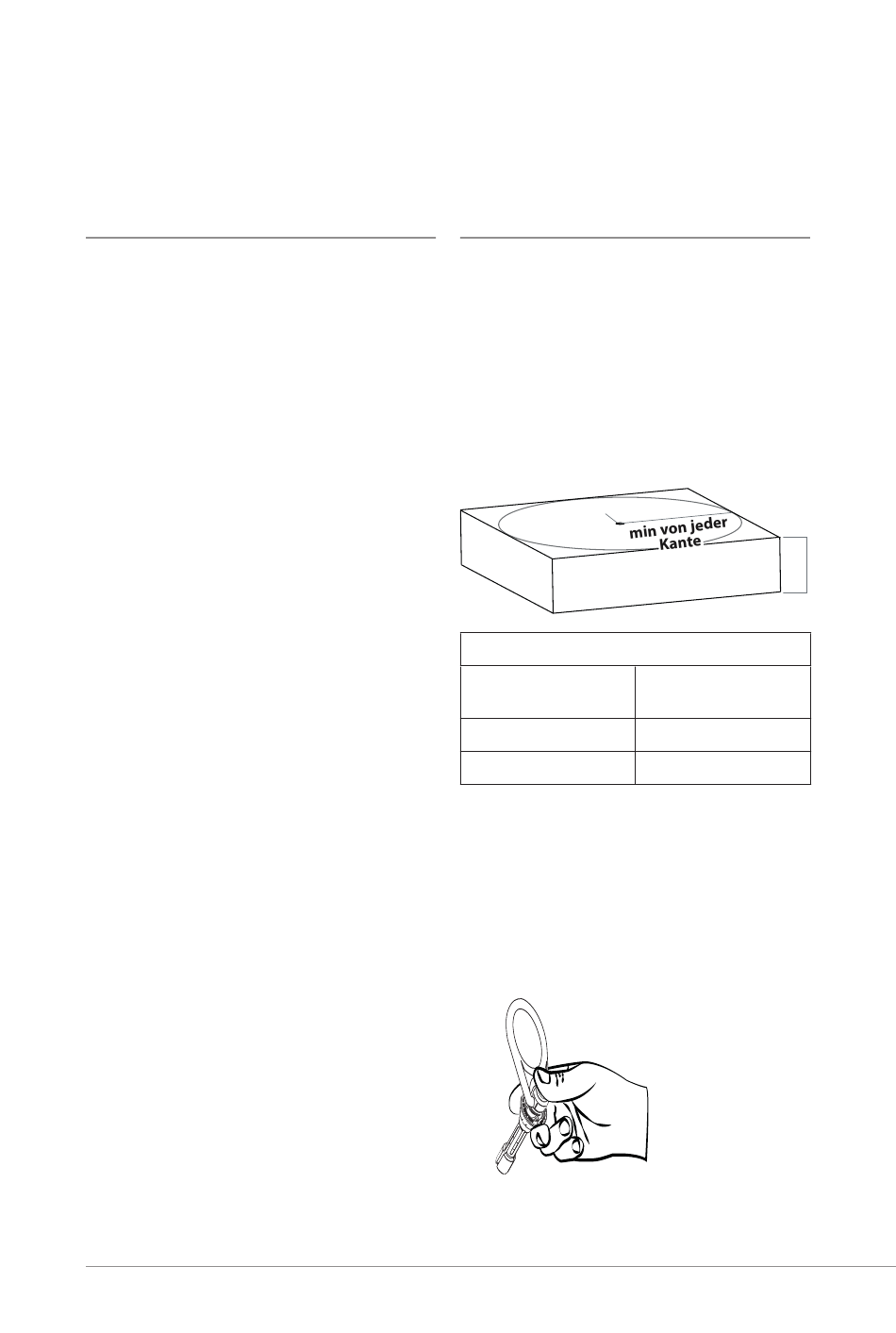

1. Bohren Sie ein Loch mit einem Durchmesser
von 20 mm (0,79 Zoll) und einer Tiefe von
mindestens 89 mm (3,5 Zoll). Das Bohrloch
muss gerade und rechtwinklig zur Oberfläche
sein. Vergewissern Sie sich, dass das Loch
einen gleichmäßigen Durchmesser hat und
an der Innenwand frei von Fehlern ist.
Bohrloch Bohrloch
Ø Ø 20 mm 20 mm
Bohrlochbedarfstabelle
(A) Min. Abstand
Kante/Ecke
15,3 cm (6 Zoll)
30,5 cm (12 Zoll)
2. Blasen Sie das Loch mit Druckluft sauber.
3. Prüfen Sie das Loch immer sorgfältig,
wenn Sie ein zuvor gebohrtes Loch wieder‑
verwenden.
4. Legen Sie beim Setzen des Ankers den Dau‑
men auf den Knopf und die ersten beiden
Finger um die Anschlaghülse.
5. Drücken Sie Ihre Finger und Ihren Daumen
zusammen und drücken Sie die Anschlaghül‑
se und den Knopf zusammen.
(A) cm
(B)
cm
(B) Dicke des Betons
30,5 cm (12 Zoll)
12,7 cm (5 Zoll)
