7 Dane techniczne

7.1 Właściwości
Minimalna wytrzymałość na złamanie: 22 kN

7.2 Wymiary

Masa: ok. 0,35 kg
Długość: 19 cm
Szerokość: 6,8 cm
Rozmiar przyłącza: 5,1 cm
7.3 Materiał
Stal nierdzewna
Nylon
7.4 Zgodność z przepisami
ANSI Z359.18‑2017 typ A, EN 795:2012 typ B (CE
0161), OSHA 1910 i 1926, UE 2016/425
96
8 Instrukcja montażu
8.1 Montaż
1. Wywiercić otwór o średnicy 20 mm (0,79
cala) i głębokości co najmniej 89 mm (3,5
cala). Otwór musi być prosty i prostopadły do
powierzchni. Upewnić się, że otwór ma równą
średnicę i nie ma żadnych wad na ściance
wewnętrznej.
Otwór Otwór
Ø Ø 20 mm 20 mm

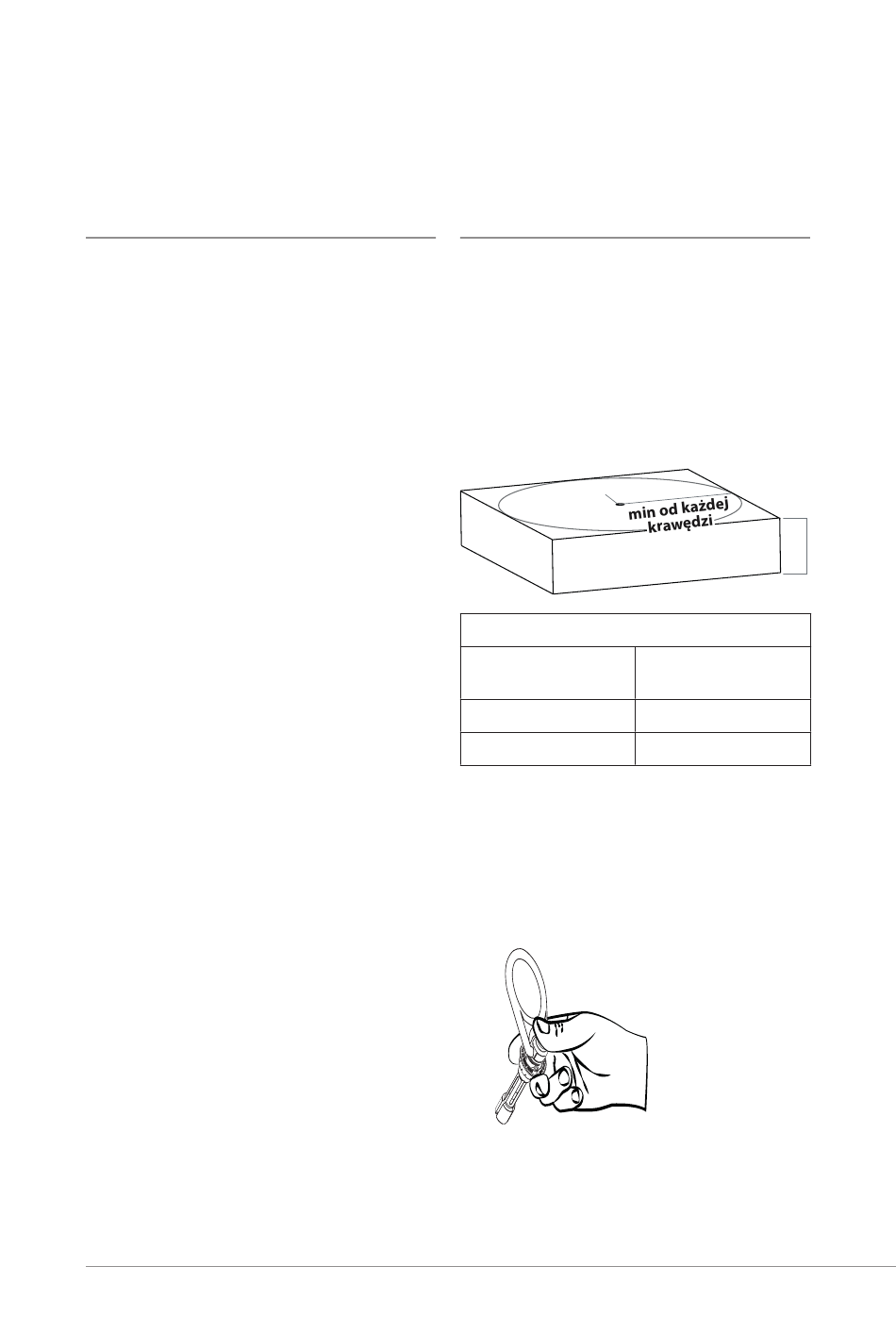

Tabela wymagań dotyczących otworów
(A) Min. odległość od
krawędzi/narożnika
15,3 cm (6 cali)
30,5 cm (12 cali)
2. Przedmuchać otwór sprężonym powietrzem.
3. Przed ponownym użyciem otworu należy go
dokładnie sprawdzić.
4. Podczas zakładania kotwicy położyć kciuk
na główce, a dwa pierwsze palce umieścić
wokół tulei ograniczającej.
5. Ścisnąć palce i kciuk, a następnie ścisnąć
tuleję ograniczającą i główkę.
6. Podczas ściskania wyczuwalne musi być
naprężenie sprężyny.
Wycofać z eksploatacji obrotową kotwę
do betonu przeznaczoną do wielokrotnego
użytku, jeśli sprężyna jest zużyta a tuleja
(A) cm
(B)
cm
(B) Grubość betonu
30,5 cm (12 cali)
12,7 cm (5 cali)
