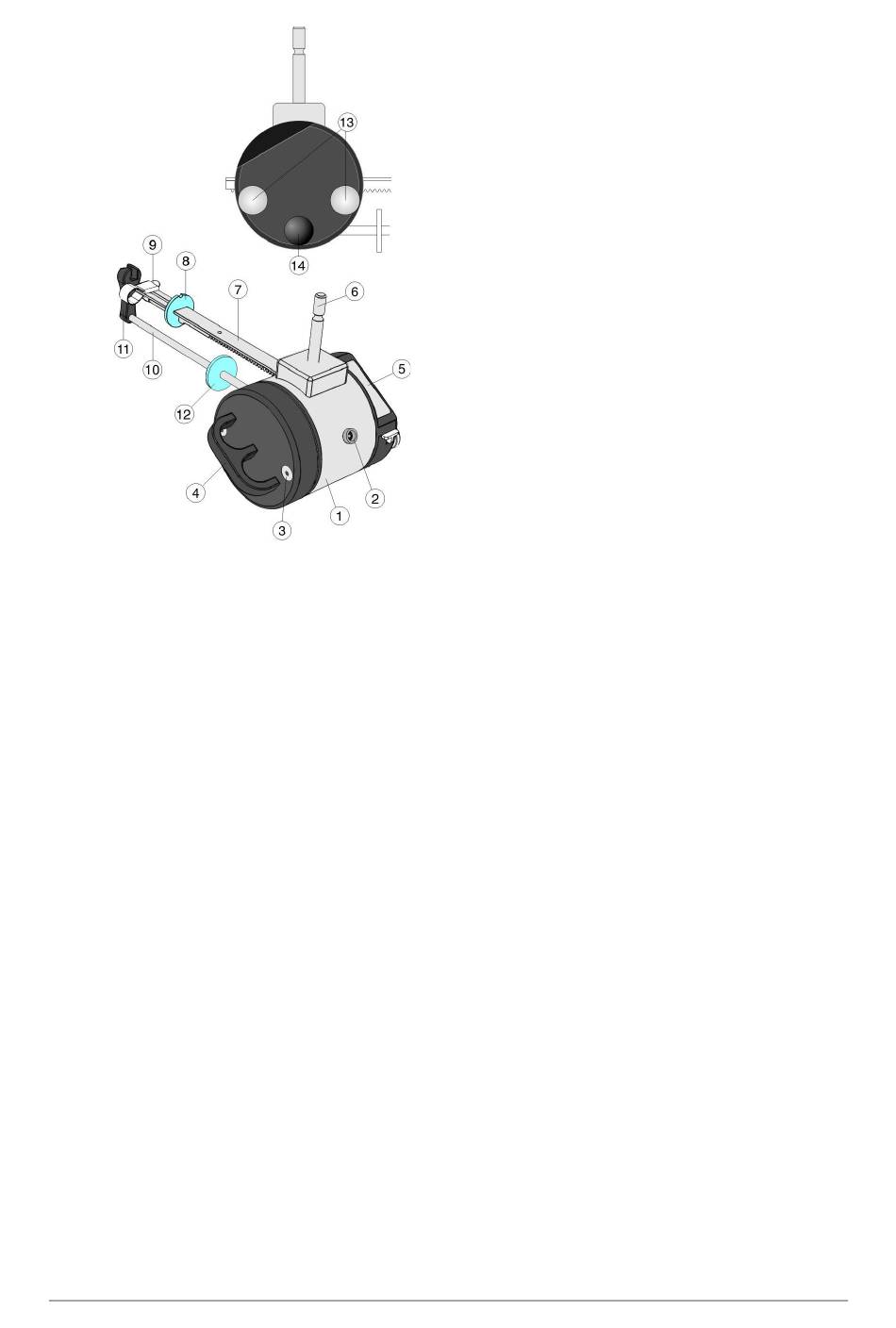

Abbildung 2.36 kabellose Zugeinrichtung
Um den Katheter auf der Zugeinrichtung
zu befestigen, gehen Sie wie folgt vor:
▪ Bewegen Sie den Schieber [7] zur
Katheterführung [11], bis die Katheterklemme [9] nahe der Katheterführung
positioniert ist [11].
▪ Bewegen Sie den Katheter durch die Katheterführung [11], um den
Katheter während des Zugvorgangs in Position zu sichern.
▪ Platzieren Sie den Katheter unter der Gummidichtung der Klemmfeder [9].
Das Bedienfeld der kabellosen Zugeinrichtung umfasst drei LEDs für die
Anzeige von Bluetooth [1], Status [2] und Batterie [3] sowie einen
Membrantaster [4] für die Entriegelung des Schiebers.
Untersuchungsverfahren
Nexam Pro Benutzerhandbuch | LBL-001020 [D]
1. Gehäuse des Zugeinrichtungsmotors
2. DC-Anschluss für das Netzteil
3. Batteriefach (kann durch Entfernen
der Schrauben geöffnet werden)
4. Griff zum Positionieren der
Zugeinrichtung
5. Bedienfeld
6. Stift für die Befestigung der
Zugeinrichtung am Tragarm
7. Schieber
8. Schutzplatte des Schiebers
9. Katheterklemme
10. Führung
11. Katheterführung
12. Schutzplatte der Führung
13. Verschlussschrauben zur Sicherung
des Motorgehäusedeckels
14. Verschlussschraube zur Sicherung
der Führung
