Das WPU-eS-Modul enthält Folgendes:
• RJ-45-Anschlussbuchsen für Druck-e•Sense®-Katheter.
• EMG-Anschlussbuchsen für EMG-Elektrodenleitungen.
1

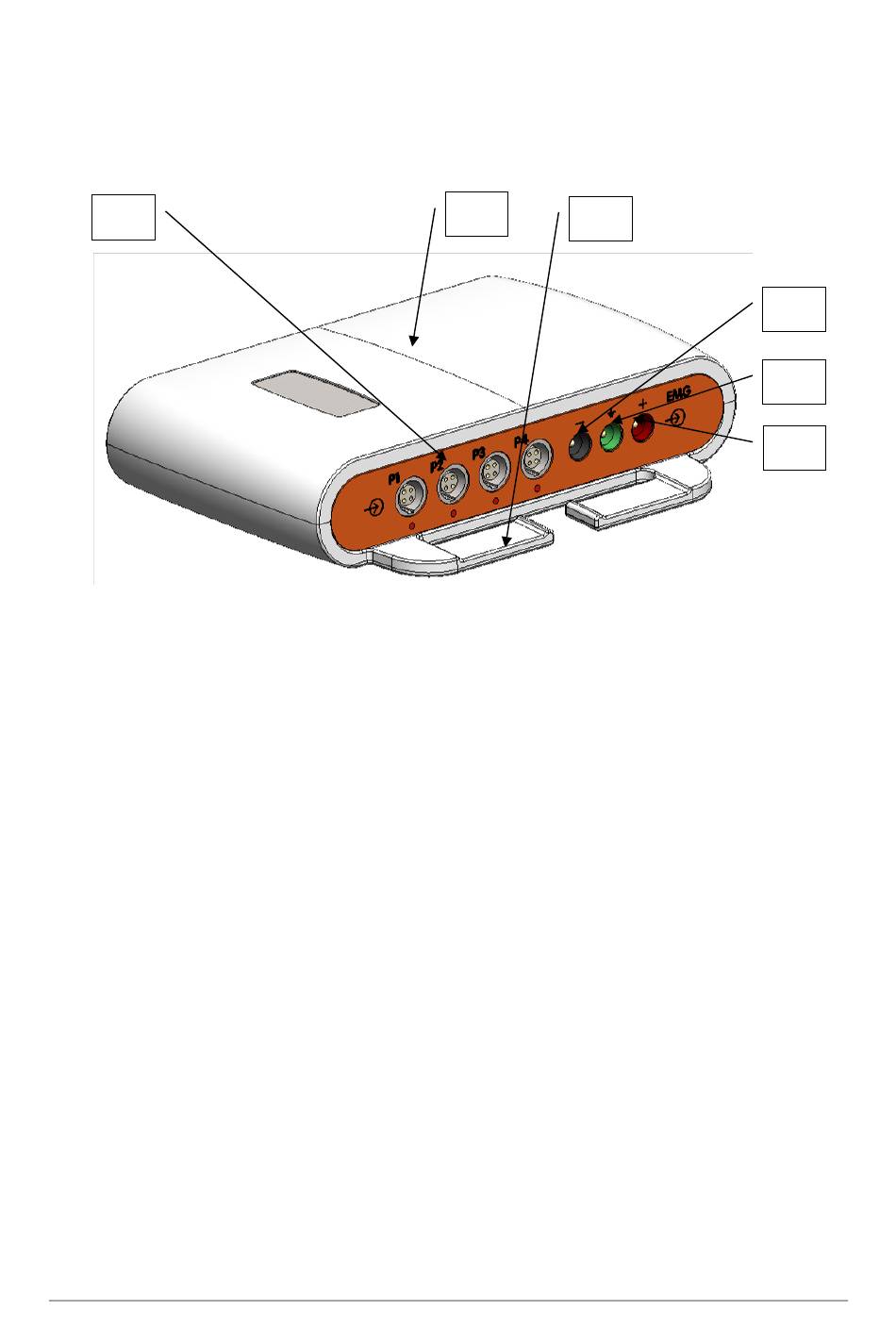

Abbildung 2.23 WPU-L4 mit den Anschlüssen
Lemo 4 Anschlüsse (P1...P4) für
1
Druckwandler
2
Status-LED hinter Gehäuseoberfläche
3
Strapwings
Untersuchungsverfahren
Nexam Pro Benutzerhandbuch | LBL-001020 [D]
2
3
EMG „-"
4
Sicherheitsanschlussbuchse für
5
schwarze EMG-Elektrodenleitung
EMG-Sicherheitsanschlussbuchse
6
für grüne oder gelbe EMG-
Elektrodenleitung.
EMG „+"-
Sicherheitsanschlussbuchse für rote
EMG-Elektrodenleitung.
4
5
6
45
