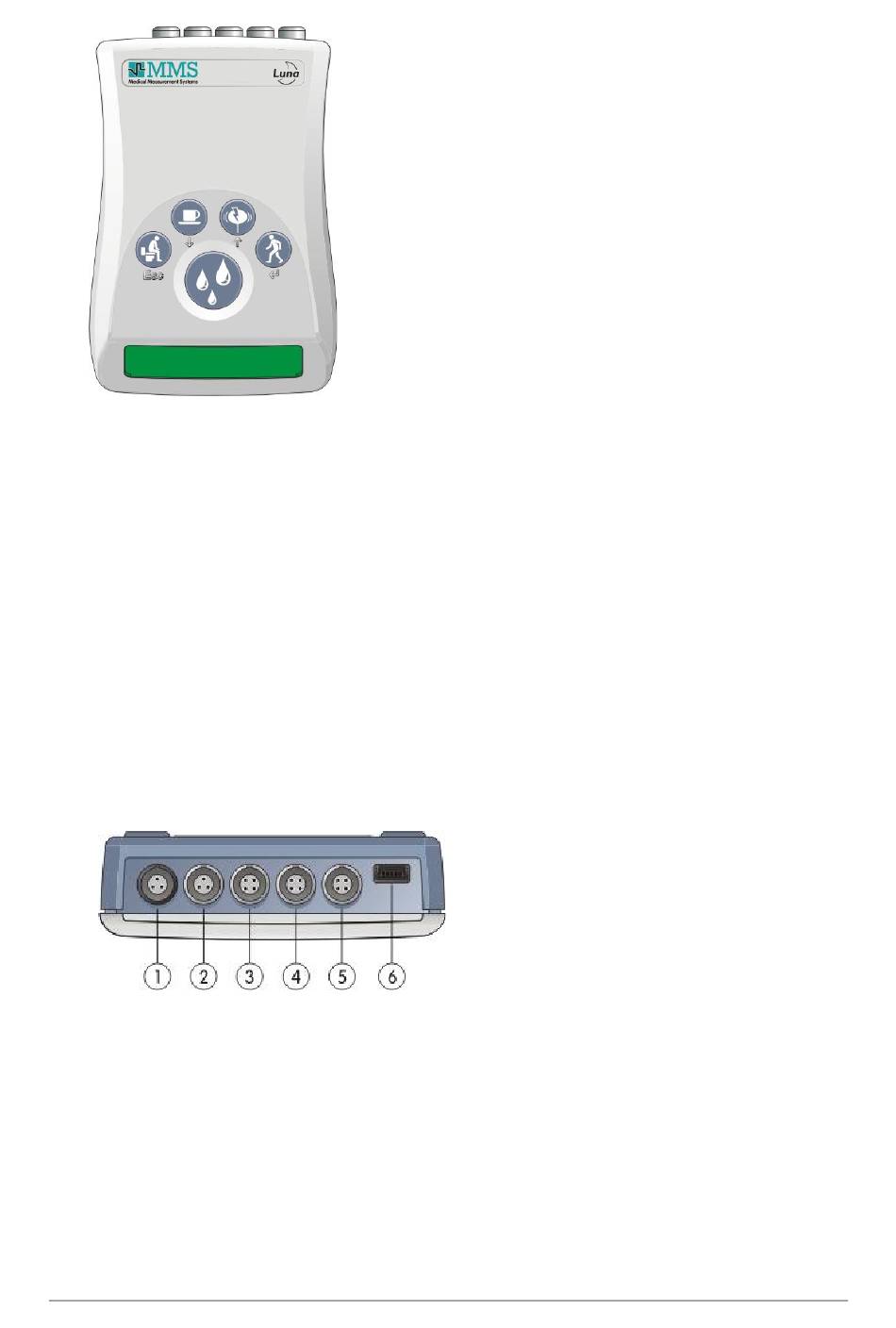

Abbildung 2.26 Luna-Modul
Optional kann das Luna-Modul wie folgt benutzt werden:
• als Stand-Alone-System für ambulante urodynamische Untersuchungen.
• um mit einer stationären urodynamischen Untersuchung zu beginnen und
mit der ambulanten urodynamischen Untersuchung fortzufahren.
Das Luna-Modul wird mit einer kabellosen Bluetooth-Schnittstelle für die
Kommunikation mit dem Computer geliefert.
Batterie Typ AA Alkaline (1,5 Volt).
In der Abbildung unten sehen Sie die Rückseite des Luna-Moduls mit den
Anschlüssen.
Abbildung 2.17 Luna-Anschlüsse
2.12 Vorbereiten des kabellosen Patientenmoduls
Das kabellose Patientenmodul (Wireless Patient Module, WPM) kann
verwendet werden, um zwei EMG-Kanäle und einen Druckkanal zu messen.
Das Modul wird mit einem Tragebeutel (Schultergurt) geliefert oder kann mit
einem Riemen am Arm oder Bein des Patienten befestigt werden.
Untersuchungsverfahren
Nexam Pro Benutzerhandbuch | LBL-001020 [D]
Das Luna-Modul benötigt eine
1. Lemo 3 EMG-Kanal
2. Lemo 3 Leitfähigkeits-Kanal
3. Lemo 4 Druckkanal (Pves)
4. Lemo 4 Druckkanal (Pabd)
5. Lemo 4 Druckkanal (Pura)
6. MiniUSB-Anschluss (nur für ambulante
Urodynamik)
41
