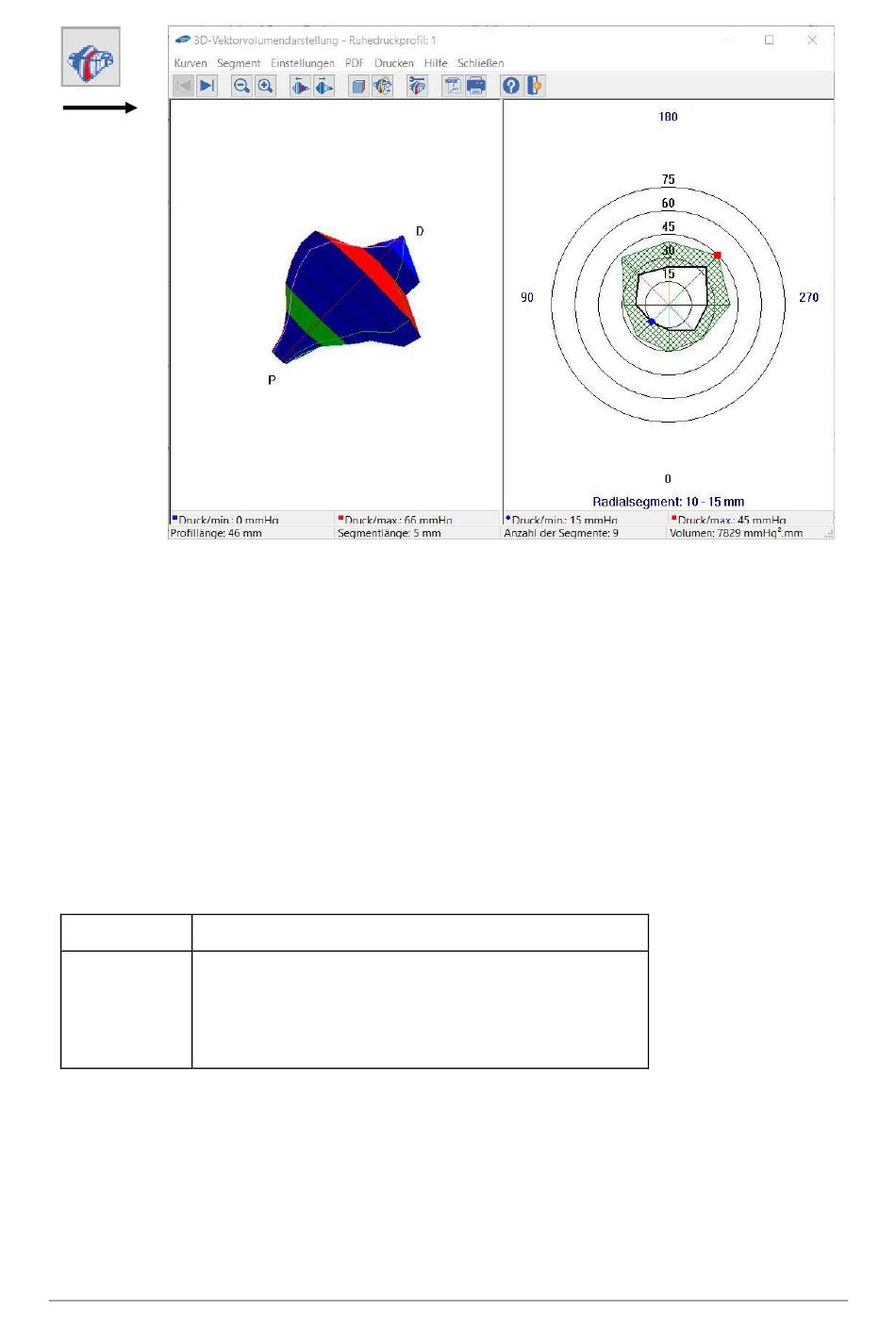

Abbildung 9.32 Dreidimensionaler Vektor-Volumenplot
Der 3D-Vektor-Volumenplot wird aus den Drücken erstellt, die während des
Durchziehens des Katheters durch das Rektum gemessen werden. Das Profil
ist in mehrere Segmente vorgegebener Länge unterteilt. Der maximale Druck
in jedem Segment für jeden Kanal wird verwendet, um das dreidimensionale
Sphinkterbild zu zeichnen. Der Vektor-Volumenplot des Sphinkters wird im
linken Fenster angezeigt. Er kann mit den Pfeiltasten oder der Maus in jede
Richtung gedreht werden. Der 3D-Plot besteht aus mehreren Segmenten, die
in verschiedenen Farben angezeigt werden. Diese Farben haben folgende
Bedeutung:
Farbe
Bedeutung
Rot
Segment mit dem höchsten Druck
Hellblau
Segment mit dem niedrigsten Druck
Grün
Aktives Segment
Dunkelblau
Alle anderen Segmente
Der Radialquerschnitt des aktiven Segments wird im
Radialquerschnittsdiagramm im rechten Fenster angezeigt. In der Kopfzeile
des Vektor-Volumenplots werden Typ und Nummer des Profils angezeigt, auf
dem der VVP basiert. Der Symbolleiste werden zwei Schaltflächen
hinzugefügt, mit denen Sie den vorherigen oder nächsten VVP auswählen
Anorektale Manometrie
Nexam Pro Benutzerhandbuch | LBL-001020 [D]
