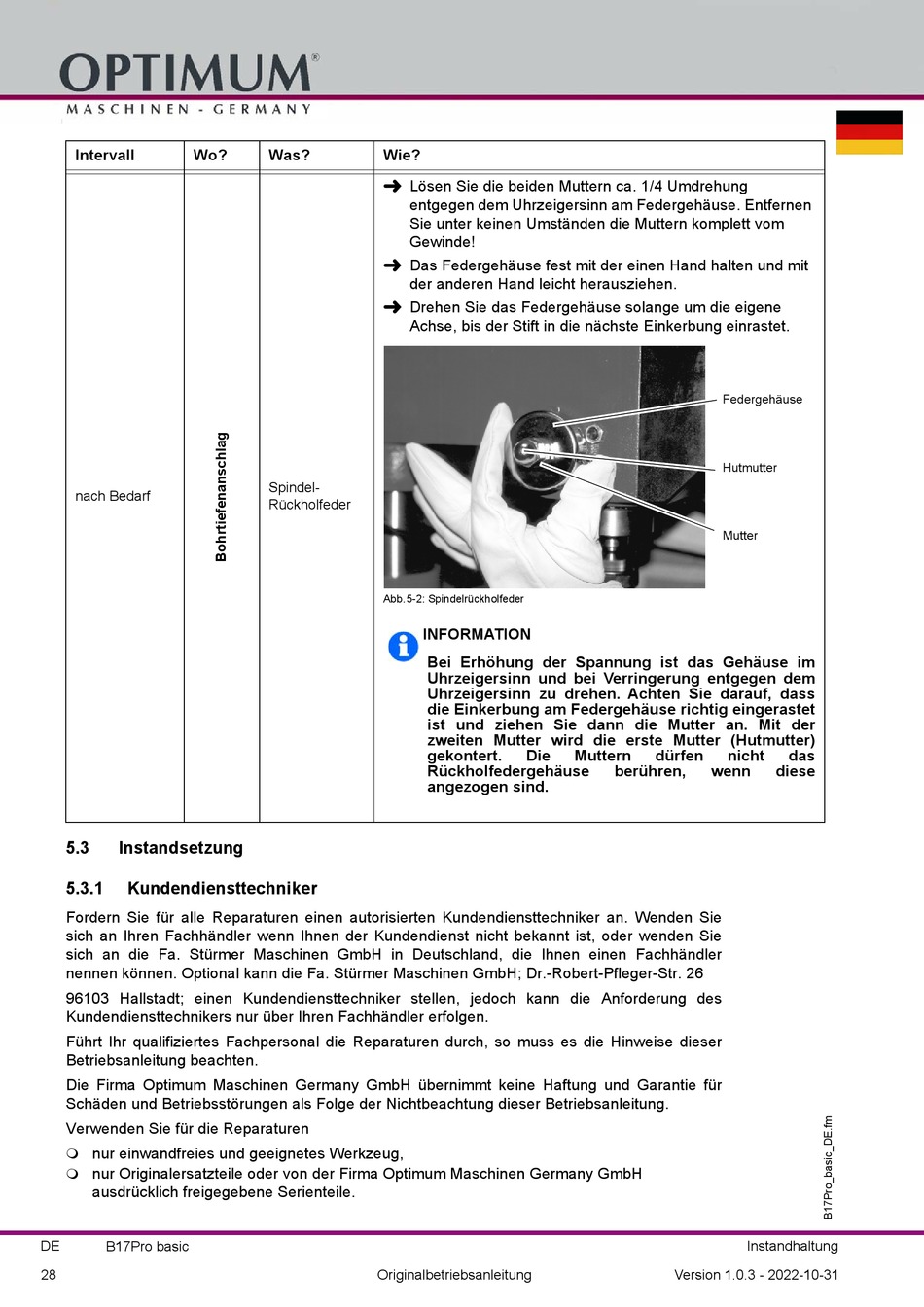

Optimum OPTIdrill B17Pro basic Betriebsanleitung Seite 28

Intervall Wo?
nach Bedarf
5.3 Instandsetzung
5.3.1 Kundendiensttechniker
Fordern Sie für alle Reparaturen einen autorisierten Kundendiensttechniker an. Wenden Sie
sich an Ihren Fachhändler wenn Ihnen der Kundendienst nicht bekannt ist, oder wenden Sie
sich an die Fa. Stürmer Maschinen GmbH in Deutschland, die Ihnen einen Fachhändler
nennen können. Optional kann die Fa. Stürmer Maschinen GmbH; Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt; einen Kundendiensttechniker stellen, jedoch kann die Anforderung des
Kundendiensttechnikers nur über Ihren Fachhändler erfolgen.
Führt Ihr qualifiziertes Fachpersonal die Reparaturen durch, so muss es die Hinweise dieser
Betriebsanleitung beachten.
Die Firma Optimum Maschinen Germany GmbH übernimmt keine Haftung und Garantie für
Schäden und Betriebsstörungen als Folge der Nichtbeachtung dieser Betriebsanleitung.
Verwenden Sie für die Reparaturen
nur einwandfreies und geeignetes Werkzeug,

nur Originalersatzteile oder von der Firma Optimum Maschinen Germany GmbH

ausdrücklich freigegebene Serienteile.
DE
B17Pro basic
28
Was? Wie?

Lösen Sie die beiden Muttern ca. 1/4 Umdrehung
entgegen dem Uhrzeigersinn am Federgehäuse. Entfernen
Sie unter keinen Umständen die Muttern komplett vom
Gewinde!

Das Federgehäuse fest mit der einen Hand halten und mit
der anderen Hand leicht herausziehen.

Drehen Sie das Federgehäuse solange um die eigene
Achse, bis der Stift in die nächste Einkerbung einrastet.
Spindel-
Rückholfeder
Abb.5-2: Spindelrückholfeder
INFORMATION
Bei Erhöhung der Spannung ist das Gehäuse im
Uhrzeigersinn und bei Verringerung entgegen dem
Uhrzeigersinn zu drehen. Achten Sie darauf, dass
die Einkerbung am Federgehäuse richtig eingerastet
ist und ziehen Sie dann die Mutter an. Mit der
zweiten Mutter wird die erste Mutter (Hutmutter)
gekontert.
Rückholfedergehäuse
angezogen sind.
Originalbetriebsanleitung
Die Muttern dürfen
berühren,
Version 1.0.3 - 2022-10-31
Federgehäuse
Hutmutter
Mutter
nicht das
wenn diese
Instandhaltung
