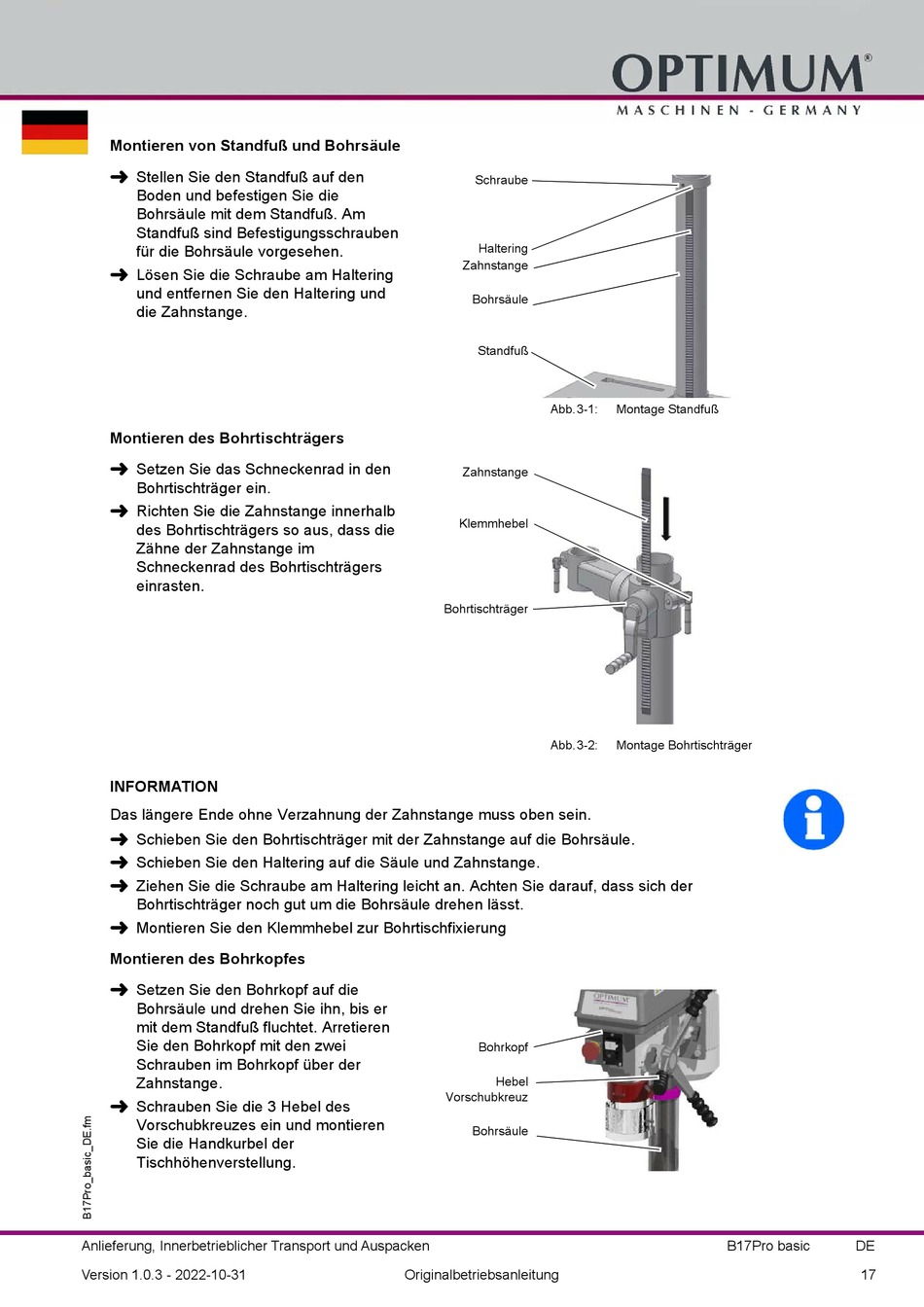

Montieren von Standfuß und Bohrsäule

Stellen Sie den Standfuß auf den
Boden und befestigen Sie die
Bohrsäule mit dem Standfuß. Am
Standfuß sind Befestigungsschrauben
für die Bohrsäule vorgesehen.

Lösen Sie die Schraube am Haltering
und entfernen Sie den Haltering und
die Zahnstange.
Montieren des Bohrtischträgers

Setzen Sie das Schneckenrad in den
Bohrtischträger ein.

Richten Sie die Zahnstange innerhalb
des Bohrtischträgers so aus, dass die
Zähne der Zahnstange im
Schneckenrad des Bohrtischträgers
einrasten.
INFORMATION
Das längere Ende ohne Verzahnung der Zahnstange muss oben sein.

Schieben Sie den Bohrtischträger mit der Zahnstange auf die Bohrsäule.

Schieben Sie den Haltering auf die Säule und Zahnstange.

Ziehen Sie die Schraube am Haltering leicht an. Achten Sie darauf, dass sich der
Bohrtischträger noch gut um die Bohrsäule drehen lässt.

Montieren Sie den Klemmhebel zur Bohrtischfixierung
Montieren des Bohrkopfes

Setzen Sie den Bohrkopf auf die
Bohrsäule und drehen Sie ihn, bis er
mit dem Standfuß fluchtet. Arretieren
Sie den Bohrkopf mit den zwei
Schrauben im Bohrkopf über der
Zahnstange.

Schrauben Sie die 3 Hebel des
Vorschubkreuzes ein und montieren
Sie die Handkurbel der
Tischhöhenverstellung.
