6 AUFBAU UND FUNKTION
6.1

Aufbau

Das Schrägsitzventil / Geradsitzventil besteht aus einem pneumatisch
betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse / 3-Wege-
Ventilgehäuse. Der Antrieb ist aus PA oder PPS gefertigt. Die bewährte,
selbstnachstellende Stopfbuchse gewährleistet hohe Dichtheit. Das
strömungsgünstige Ventilgehäuse aus Edelstahl oder Rotguss ermög-
licht hohe Durchflusswerte.
Typ 2002 Typ 2000

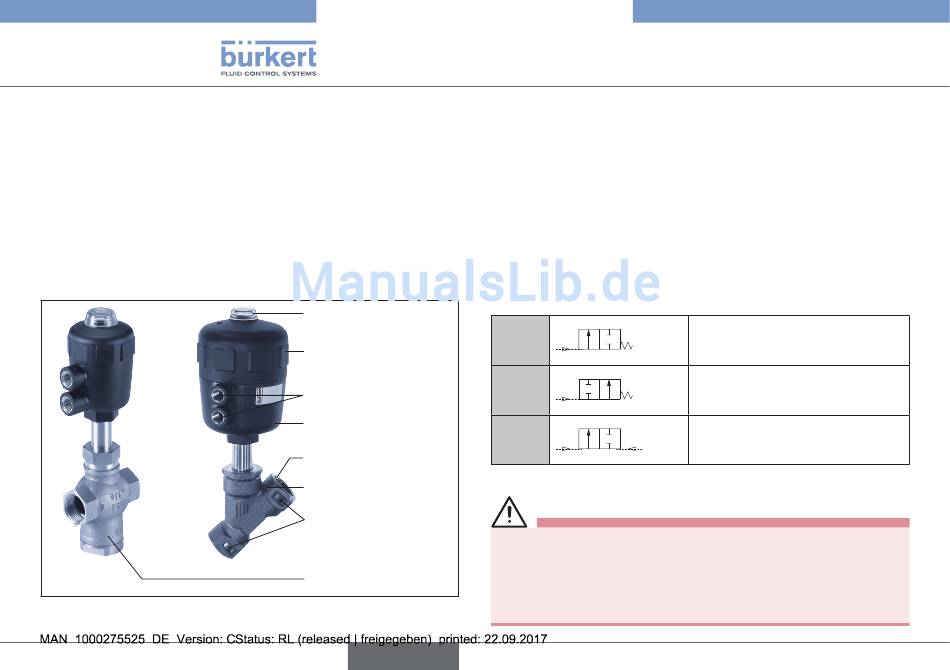

Bild 1: Aufbau und Beschreibung
34
Klarsichthaube mit
Stellungsanzeige
Antriebsdeckel
Steuerluftanschlüsse
Antriebsgehäuse
Leitungsanschluss
Schrägsitzgehäuse
Ziffern zur Kenn-
zeichnung der
Durchflussrichtung
Geradsitzgehäuse
deutsch
Typ 2000, 2002
AufbauundFunktion
6.2

Funktion

Je nach Ausführung wird der Sitz des Ventils mit oder gegen den
Mediumsstrom geschlossen. Federkraft (SFA) oder pneumatischer
Steuerdruck (SFB und SFI) erzeugen die Schließkraft auf den Pen-
delteller. Über eine Spindel, die mit dem Antriebskolben verbunden ist,
wird die Kraft übertragen.
6.2.1 Steuerfunktion (SF) für Typ 2000
2/2-Wege-Schrägsitzventil
Steuerfunktion (SF)
A
SFA
P
A
SFB
P
A
SFI
P
Tab. 1: Typ 2000 - Steuerfunktionen
WARNUNG!
Bei Steuerfunktion I - Gefahr bei Steuerdruckausfall.
Bei Steuerfunktion I erfolgt die Ansteuerung und Rückstellung
pneumatisch. Bei Druckausfall wird keine definierte Position erreicht.
▶ Für einen kontrollierten Wiederanlauf das Gerät zunächst mit
Steuerdruck beaufschlagen, danach erst das Medium aufschalten.
In Ruhestellung durch Federkraft
geschlossen.
In Ruhestellung durch Federkraft
geöffnet.
Stellfunktion über wechselseitige
Druckbeaufschlagung.
