Typ 2000, 2002
AufbauundFunktion
6.2.2 Steuerfunktion (SF) und Durchfluss-
Wirkungsweisen für Typ 2002
3/2-Wege-Geradsitzventil
Beim Geradsitzventil Typ 2002 können durch Vertauschen von
Druck- und Arbeitsanschlüssen bei gleicher Steuerfunktion
verschiedene Durchfluss-Wirkungsweisen erzielt werden.

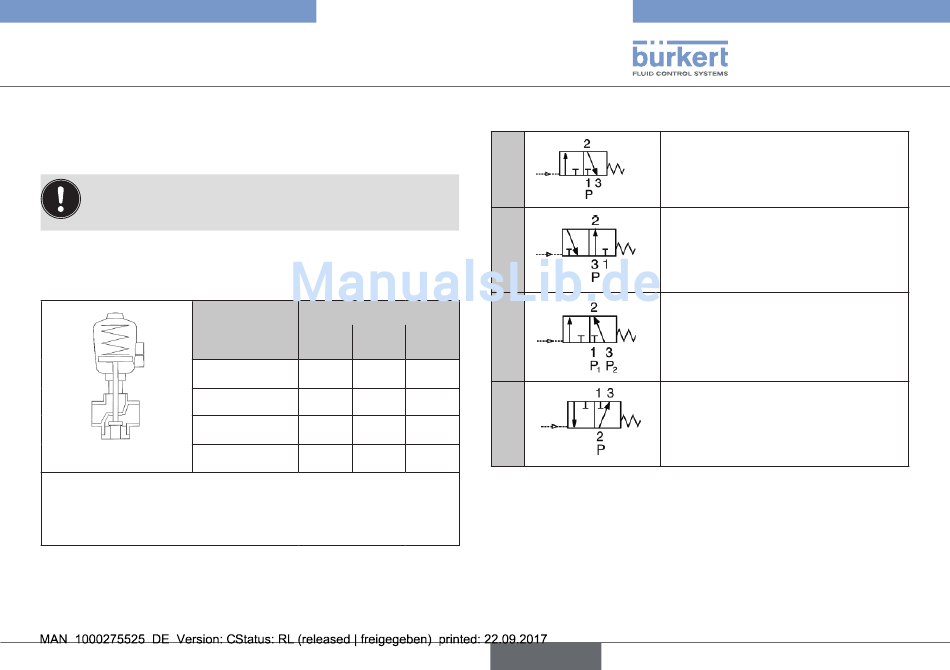

Steuerfunktion A (SFA)
In Ruhestellung Leitungsanschluss 1 durch Federkraft geschlossen.
Durchfluss-
Wirkungs-
3 2
1
A, B: Arbeitsanschlüsse
P, P1, P2: Druckanschlüsse
R: Druckentlastung
Tab. 2: Steuerfunktion A (SFA)
Anschluss
1 2
weise
C P A
D R A
E P1 A
F A P
Durchfluss-Wirkungsweisen
C
D
3 E
R
P
F
P2
B
Tab. 3: Typ 2001 - Durchfluss-Wirkungsweisen
deutsch
In Ruhestellung Druckanschluss 1
geschlossen, Arbeitsanschluss 2
entlastet.
In Ruhestellung Druckanschluss 3 mit
dem Arbeitsanschluss 2 verbunden,
Entlastung 1 geschlossen.
Mischventil
In Ruhestellung Druckanschluss 3 mit
dem Arbeitsanschluss 2 verbunden,
Druckanschluss 1 geschlossen.
Verteilerventil
In Ruhestellung Druckanschluss 2 mit
dem Arbeitsanschluss 3 verbunden,
Arbeitsanschluss 1 geschlossen.
35
