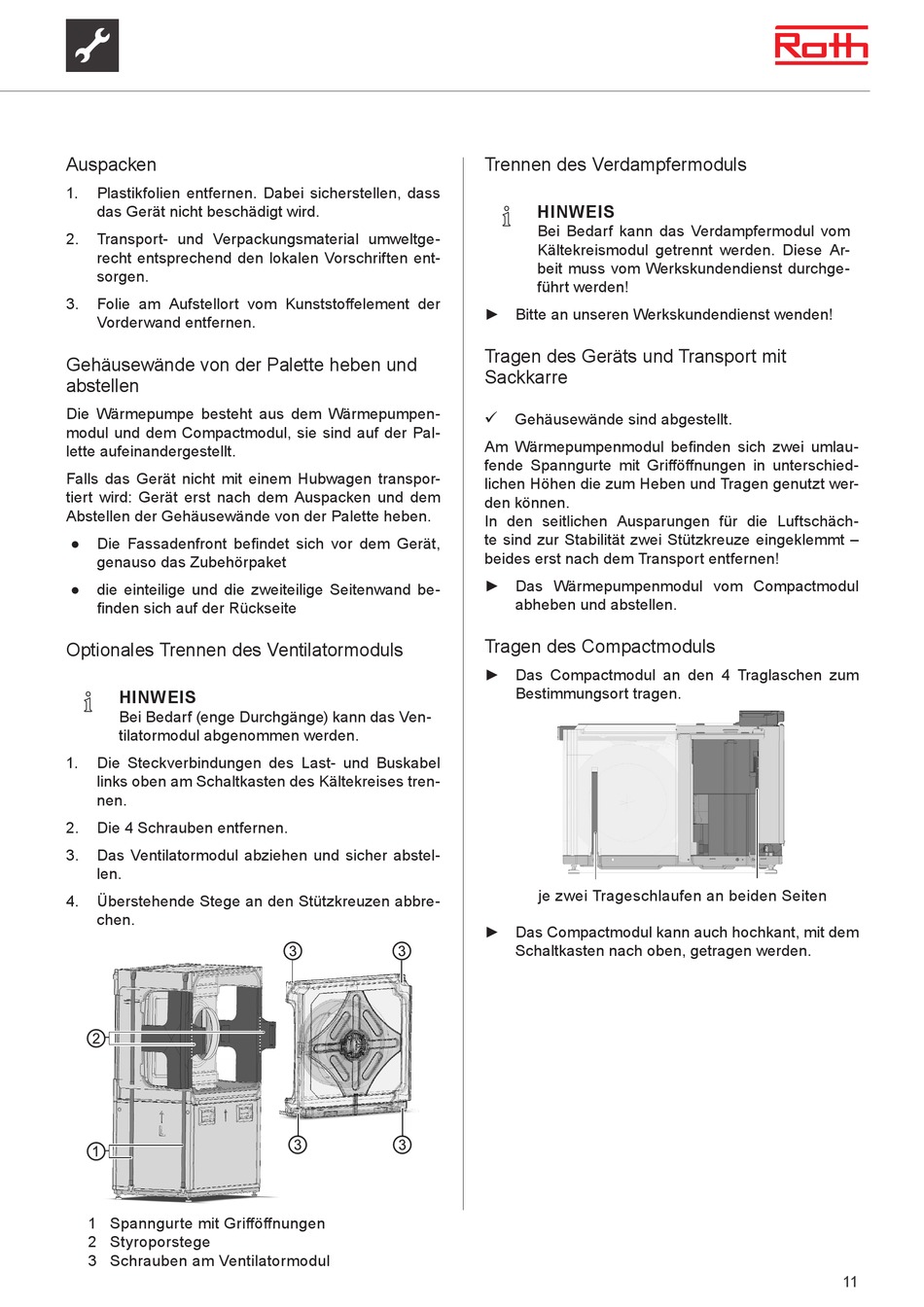

Auspacken
1.
Plastikfolien entfernen. Dabei sicherstellen, dass
das Gerät nicht beschädigt wird.
2.
Transport- und Verpackungsmaterial umweltge-
recht entsprechend den lokalen Vorschriften ent-
sorgen.
3.
Folie am Aufstellort vom Kunststoffelement der
Vorderwand entfernen.
Gehäusewände von der Palette heben und
abstellen
Die Wärmepumpe besteht aus dem Wärmepumpen-
modul und dem Compactmodul, sie sind auf der Pal-
lette aufeinandergestellt.
Falls das Gerät nicht mit einem Hubwagen transpor-
tiert wird: Gerät erst nach dem Auspacken und dem
Abstellen der Gehäusewände von der Palette heben.
●
Die Fassadenfront befindet sich vor dem Gerät,
genauso das Zubehörpaket
●
die einteilige und die zweiteilige Seitenwand be-
finden sich auf der Rückseite
Optionales Trennen des Ventilatormoduls
HINWEIS
Bei Bedarf (enge Durchgänge) kann das Ven-
tilatormodul abgenommen werden.
1.
Die Steckverbindungen des Last- und Buskabel
links oben am Schaltkasten des Kältekreises tren-
nen.
2.
Die 4 Schrauben entfernen.
3.
Das Ventilatormodul abziehen und sicher abstel-
len.
4.
Überstehende Stege an den Stützkreuzen abbre-
chen.
1 Spanngurte mit Grifföffnungen
2 Styroporstege
3 Schrauben am Ventilatormodul
Trennen des Verdampfermoduls
HINWEIS
Bei Bedarf kann das Verdampfermodul vom
Kältekreismodul getrennt werden. Diese Ar-
beit muss vom Werkskundendienst durchge-
führt werden!
► Bitte an unseren Werkskundendienst wenden!
Tragen des Geräts und Transport mit
Sackkarre
Gehäusewände sind abgestellt.
Am Wärmepumpenmodul befinden sich zwei umlau-
fende Spanngurte mit Grifföffnungen in unterschied-
lichen Höhen die zum Heben und Tragen genutzt wer-
den können.
In den seitlichen Ausparungen für die Luftschäch-
te sind zur Stabilität zwei Stützkreuze eingeklemmt –
beides erst nach dem Transport entfernen!
► Das Wärmepumpenmodul vom Compactmodul
abheben und abstellen.
Tragen des Compactmoduls
► Das Compactmodul an den 4 Traglaschen zum
Bestimmungsort tragen.
je zwei Trageschlaufen an beiden Seiten
► Das Compactmodul kann auch hochkant, mit dem
Schaltkasten nach oben, getragen werden.
11
