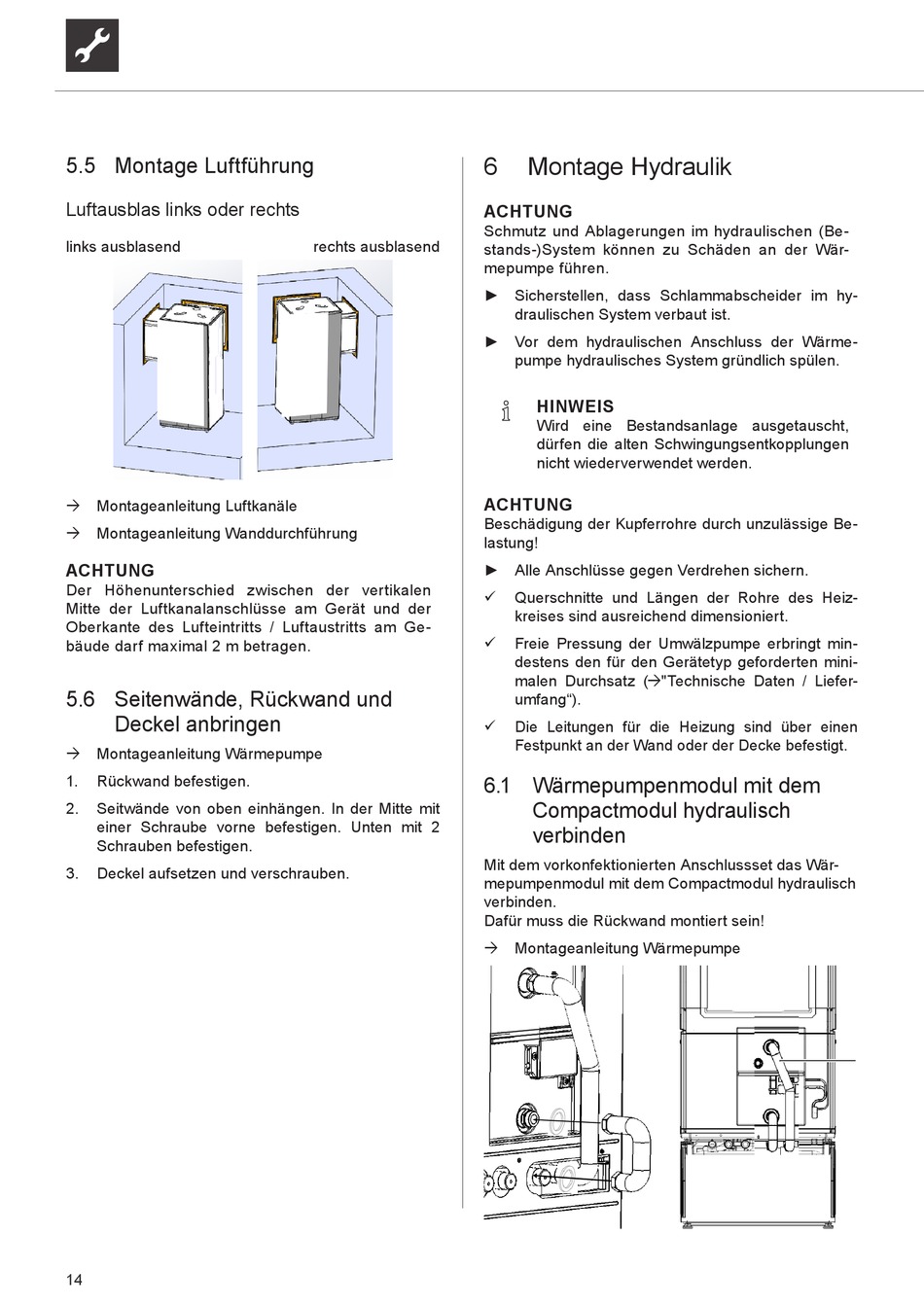

5.5 Montage Luftführung
Luftausblas links oder rechts
links ausblasend
Montageanleitung Luftkanäle
Montageanleitung Wanddurchführung
ACHTUNG
Der Höhenunterschied zwischen der vertikalen
Mitte der Luftkanalanschlüsse am Gerät und der
Oberkante des Lufteintritts / Luftaustritts am Ge-
bäude darf maximal 2 m betragen.
5.6 Seitenwände, Rückwand und
Deckel anbringen
Montageanleitung Wärmepumpe
1.
Rückwand befestigen.
2.
Seitwände von oben einhängen. In der Mitte mit
einer Schraube vorne befestigen. Unten mit 2
Schrauben befestigen.
3.
Deckel aufsetzen und verschrauben.
14
6
ACHTUNG
Schmutz und Ablagerungen im hydraulischen (Be-
rechts ausblasend
stands-)System können zu Schäden an der Wär-
mepumpe führen.
► Sicherstellen, dass Schlammabscheider im hy-
► Vor dem hydraulischen Anschluss der Wärme-
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige Be-
lastung!
► Alle Anschlüsse gegen Verdrehen sichern.
6.1 Wärmepumpenmodul mit dem
Mit dem vorkonfektionierten Anschlussset das Wär-
mepumpenmodul mit dem Compactmodul hydraulisch
verbinden.
Dafür muss die Rückwand montiert sein!
Montageanleitung Wärmepumpe
Montage Hydraulik
draulischen System verbaut ist.
pumpe hydraulisches System gründlich spülen.
HINWEIS
Wird eine Bestandsanlage ausgetauscht,
dürfen die alten Schwingungsentkopplungen
nicht wiederverwendet werden.
Querschnitte und Längen der Rohre des Heiz-
kreises sind ausreichend dimensioniert.
Freie Pressung der Umwälzpumpe erbringt min-
destens den für den Gerätetyp geforderten mini-
malen Durchsatz ("Technische Daten / Liefer-
umfang").
Die Leitungen für die Heizung sind über einen
Festpunkt an der Wand oder der Decke befestigt.
Compactmodul hydraulisch
verbinden
