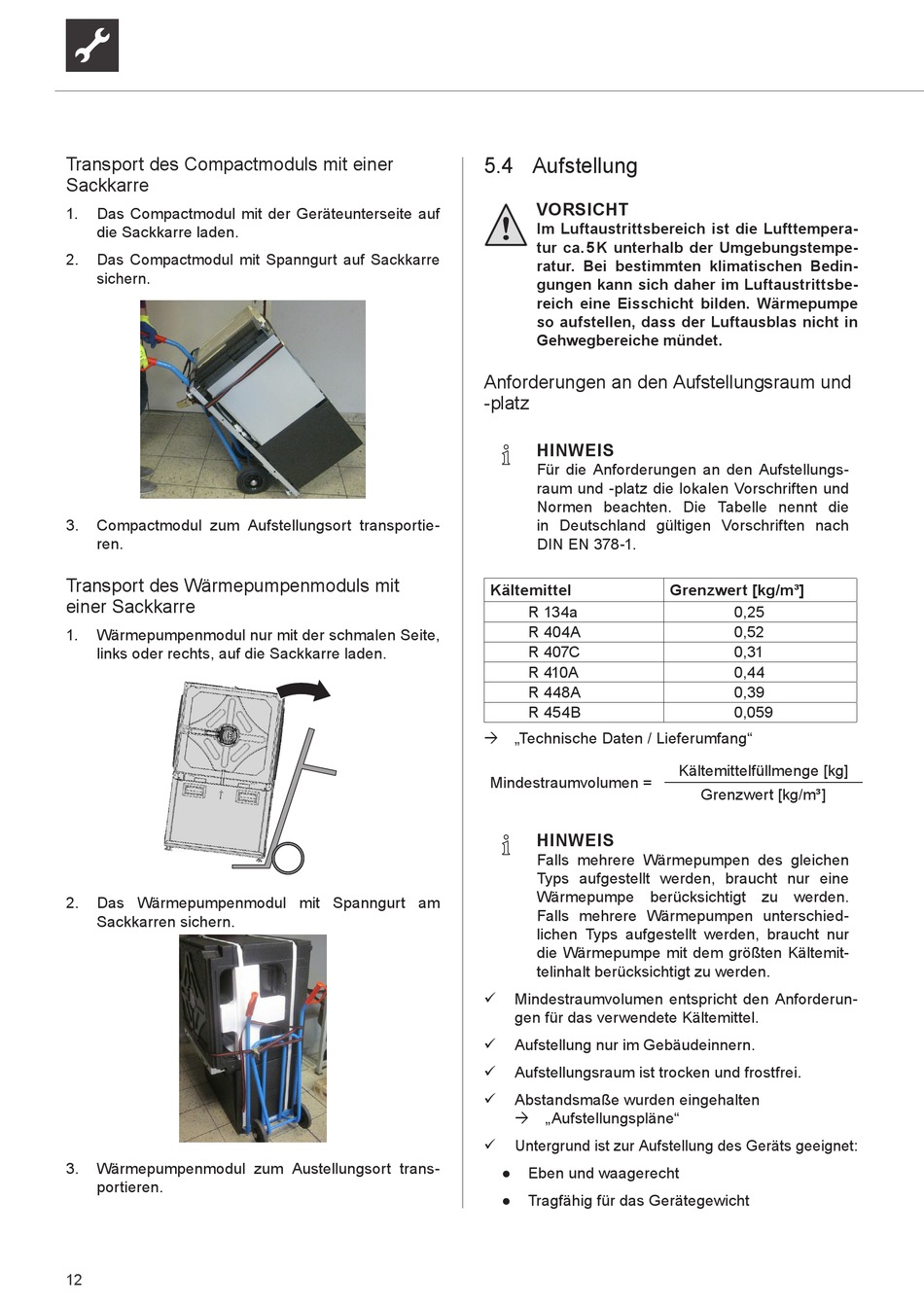

Transport des Compactmoduls mit einer
Sackkarre
1.
Das Compactmodul mit der Geräteunterseite auf
die Sackkarre laden.
2.
Das Compactmodul mit Spanngurt auf Sackkarre
sichern.
3.
Compactmodul zum Aufstellungsort transportie-
ren.
Transport des Wärmepumpenmoduls mit
einer Sackkarre
1.
Wärmepumpenmodul nur mit der schmalen Seite,
links oder rechts, auf die Sackkarre laden.
2.
Das Wärmepumpenmodul mit Spanngurt am
Sackkarren sichern.
3.
Wärmepumpenmodul zum Austellungsort trans-
portieren.
12
5.4 Aufstellung
VORSICHT
Im Luftaustrittsbereich ist die Lufttempera-
tur ca. 5 K unterhalb der Umgebungstempe-
ratur. Bei bestimmten klimatischen Bedin-
gungen kann sich daher im Luftaustrittsbe-
reich eine Eisschicht bilden. Wärmepumpe
so aufstellen, dass der Luftausblas nicht in
Gehwegbereiche mündet.
Anforderungen an den Aufstellungsraum und
-platz
HINWEIS
Für die Anforderungen an den Aufstellungs-
raum und -platz die lokalen Vorschriften und
Normen beachten. Die Tabelle nennt die
in Deutschland gültigen Vorschriften nach
DIN EN 378-1.
Kältemittel
R 134a
R 404A
R 407C
R 410A
R 448A
R 454B
„Technische Daten / Lieferumfang"
Mindestraumvolumen =
HINWEIS
Falls mehrere Wärmepumpen des gleichen
Typs aufgestellt werden, braucht nur eine
Wärmepumpe berücksichtigt zu werden.
Falls mehrere Wärmepumpen unterschied-
lichen Typs aufgestellt werden, braucht nur
die Wärmepumpe mit dem größten Kältemit-
telinhalt berücksichtigt zu werden.
Mindestraumvolumen entspricht den Anforderun-
gen für das verwendete Kältemittel.
Aufstellung nur im Gebäudeinnern.
Aufstellungsraum ist trocken und frostfrei.
Abstandsmaße wurden eingehalten
„Aufstellungspläne"
Untergrund ist zur Aufstellung des Geräts geeignet:
●
Eben und waagerecht
●
Tragfähig für das Gerätegewicht
Grenzwert [kg/m³]
0,25
0,52
0,31
0,44
0,39
0,059
Kältemittelfüllmenge [kg]
Grenzwert [kg/m3]
