3.4

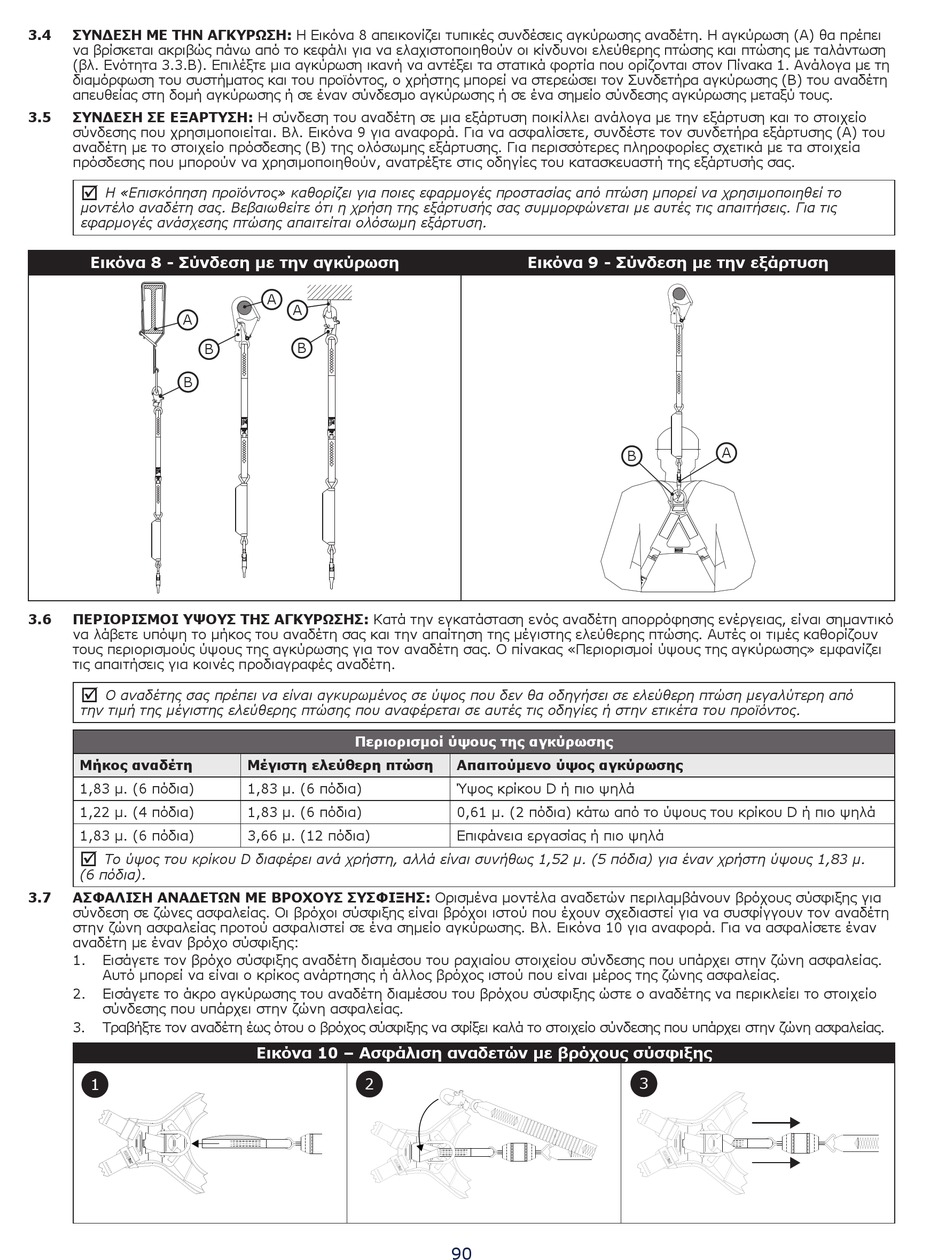

ΣΎΝΔΕΣΗ ΜΕ ΤΗΝ ΑΓΚΎΡΩΣΗ: Η Εικόνα 8 απεικονίζει τυπικές συνδέσεις αγκύρωσης αναδέτη. Η αγκύρωση (Α) θα πρέπει
να βρίσκεται ακριβώς πάνω από το κεφάλι για να ελαχιστοποιηθούν οι κίνδυνοι ελεύθερης πτώσης και πτώσης με ταλάντωση
(βλ. Ενότητα 3.3.Β). Επιλέξτε μια αγκύρωση ικανή να αντέξει τα στατικά φορτία που ορίζονται στον Πίνακα 1. Ανάλογα με τη
διαμόρφωση του συστήματος και του προϊόντος, ο χρήστης μπορεί να στερεώσει τον Συνδετήρα αγκύρωσης (B) του αναδέτη
απευθείας στη δομή αγκύρωσης ή σε έναν σύνδεσμο αγκύρωσης ή σε ένα σημείο σύνδεσης αγκύρωσης μεταξύ τους.
3.5
ΣΎΝΔΕΣΗ ΣΕ ΕΞΑΡΤΎΣΗ: Η σύνδεση του αναδέτη σε μια εξάρτυση ποικίλλει ανάλογα με την εξάρτυση και το στοιχείο
σύνδεσης που χρησιμοποιείται. Βλ. Εικόνα 9 για αναφορά. Για να ασφαλίσετε, συνδέστε τον συνδετήρα εξάρτυσης (A) του
αναδέτη με το στοιχείο πρόσδεσης (B) της ολόσωμης εξάρτυσης. Για περισσότερες πληροφορίες σχετικά με τα στοιχεία
πρόσδεσης που μπορούν να χρησιμοποιηθούν, ανατρέξτε στις οδηγίες του κατασκευαστή της εξάρτυσής σας.
;
Η «Επισκόπηση προϊόντος» καθορίζει για ποιες εφαρμογές προστασίας από πτώση μπορεί να χρησιμοποιηθεί το
μοντέλο αναδέτη σας. Βεβαιωθείτε ότι η χρήση της εξάρτυσής σας συμμορφώνεται με αυτές τις απαιτήσεις. Για τις
εφαρμογές ανάσχεσης πτώσης απαιτείται ολόσωμη εξάρτυση.
Εικόνα 8 - Σύνδεση με την αγκύρωση
A
B
B
3.6
ΠΕΡΙΟΡΙΣΜΟΙ ΎΨΟΎΣ ΤΗΣ ΑΓΚΎΡΩΣΗΣ: Κατά την εγκατάσταση ενός αναδέτη απορρόφησης ενέργειας, είναι σημαντικό
να λάβετε υπόψη το μήκος του αναδέτη σας και την απαίτηση της μέγιστης ελεύθερης πτώσης. Αυτές οι τιμές καθορίζουν
τους περιορισμούς ύψους της αγκύρωσης για τον αναδέτη σας. Ο πίνακας «Περιορισμοί ύψους της αγκύρωσης» εμφανίζει
τις απαιτήσεις για κοινές προδιαγραφές αναδέτη.
;
Ο αναδέτης σας πρέπει να είναι αγκυρωμένος σε ύψος που δεν θα οδηγήσει σε ελεύθερη πτώση μεγαλύτερη από
την τιμή της μέγιστης ελεύθερης πτώσης που αναφέρεται σε αυτές τις οδηγίες ή στην ετικέτα του προϊόντος.
Μήκος αναδέτη
1,83 μ. (6 πόδια)
1,22 μ. (4 πόδια)
1,83 μ. (6 πόδια)
;
Το ύψος του κρίκου D διαφέρει ανά χρήστη, αλλά είναι συνήθως 1,52 μ. (5 πόδια) για έναν χρήστη ύψους 1,83 μ.
(6 πόδια).
3.7
ΑΣΦΑΛΙΣΗ ΑΝΑΔΕΤΩΝ ΜΕ ΒΡΟΧΟΎΣ ΣΎΣΦΙΞΗΣ: Ορισμένα μοντέλα αναδετών περιλαμβάνουν βρόχους σύσφιξης για
σύνδεση σε ζώνες ασφαλείας. Οι βρόχοι σύσφιξης είναι βρόχοι ιστού που έχουν σχεδιαστεί για να συσφίγγουν τον αναδέτη
στην ζώνη ασφαλείας προτού ασφαλιστεί σε ένα σημείο αγκύρωσης. Βλ. Εικόνα 10 για αναφορά. Για να ασφαλίσετε έναν
αναδέτη με έναν βρόχο σύσφιξης:
1.
Εισάγετε τον βρόχο σύσφιξης αναδέτη διαμέσου του ραχιαίου στοιχείου σύνδεσης που υπάρχει στην ζώνη ασφαλείας.
Αυτό μπορεί να είναι ο κρίκος ανάρτησης ή άλλος βρόχος ιστού που είναι μέρος της ζώνης ασφαλείας.
2.
Εισάγετε το άκρο αγκύρωσης του αναδέτη διαμέσου του βρόχου σύσφιξης ώστε ο αναδέτης να περικλείει το στοιχείο
σύνδεσης που υπάρχει στην ζώνη ασφαλείας.
3.
Τραβήξτε τον αναδέτη έως ότου ο βρόχος σύσφιξης να σφίξει καλά το στοιχείο σύνδεσης που υπάρχει στην ζώνη ασφαλείας.
1
A
A
B
Περιορισμοί ύψους της αγκύρωσης
Μέγιστη ελεύθερη πτώση
1,83 μ. (6 πόδια)
1,83 μ. (6 πόδια)
3,66 μ. (12 πόδια)
Εικόνα 10 – Ασφάλιση αναδετών με βρόχους σύσφιξης
2
Εικόνα 9 - Σύνδεση με την εξάρτυση
B
Απαιτούμενο ύψος αγκύρωσης
Ύψος κρίκου D ή πιο ψηλά
0,61 μ. (2 πόδια) κάτω από το ύψους του κρίκου D ή πιο ψηλά
Επιφάνεια εργασίας ή πιο ψηλά
90
A
3
