Varmista aina, että käytössä on viimeisin versio 3M-käyttöoppaasta. Päivitetty käyttöopas löytyy osoitteesta
www.3m.com/userinstructions tai ottamalla yhteyttä 3M:n teknisiin palveluihin.
TUOTE-ESITTELY:
Kuvassa 1 on esitetty tuotemallit, joita tämä käyttöopas koskee. Nykäystä vaimentavat turvahihnat ovat malleja, jotka sisältävät
nykäystä vaimentavan komponentin. Sen tarkoituksena on hallita putoamisenestovoimia. Tätä turvahihnatyyppiä saa käyttää
putoamisenestoon, rajoitukseen ja työasemointiin.
Turvahihna määritellään niiden yleisen rakenteen ja saatavilla olevien ominaisuuksien perusteella. Kuvassa 1 turvahihnat on
ryhmitelty ensin niiden tyypin ja sitten mallinumeron mukaan numerojärjestyksessä. Kuvassa 2 näkyy, mitä saatavilla olevia
turvahihnamalleja tämä käyttöopas koskee.
Kuvassa 3 on esitetty saatavilla olevien turvahihnojen tärkeimmät osat. Tyypillisessä turvahihnassa on liittimet turvahihnan
(tai sen haarojen) molemmissa päissä. Ankkurointiliittimet (A) kiinnittävät turvahihnan kiinnityspisteeseensä. Valjaiden liitoselin
(B) kiinnittää turvahihnan käyttäjänsä kokovartalovaljaisiin. Nykäystä vaimentavissa turvahihnoissa on nykäyksenvaimennin
(C), joka vaimentaa liike-energiaa ja rajoittaa hidastusetäisyyttä putoamisen jälkeisen pysähdyksen aikana.
Nykäystä vaimentavia turvahihnoja on saatavana yhden ja kahden hihnan tyyppisinä. Kaksoisturvahihnaa hyödyntävissä
malleissa on kaksi turvahihnan haaraa ja kaksi ankkurointiliitintä (A) niiden välissä. Tämän rakenteen ansiosta kiinnitys
on katkeamaton käyttäjän siirtyessä kiinnityspisteiden välillä.
Kuvassa 1 on lueteltu kunkin tuotemallin koko ja osakokoonpano. Lisätietoja osien teknisistä tiedoista on taulukossa 1.
A
A
A

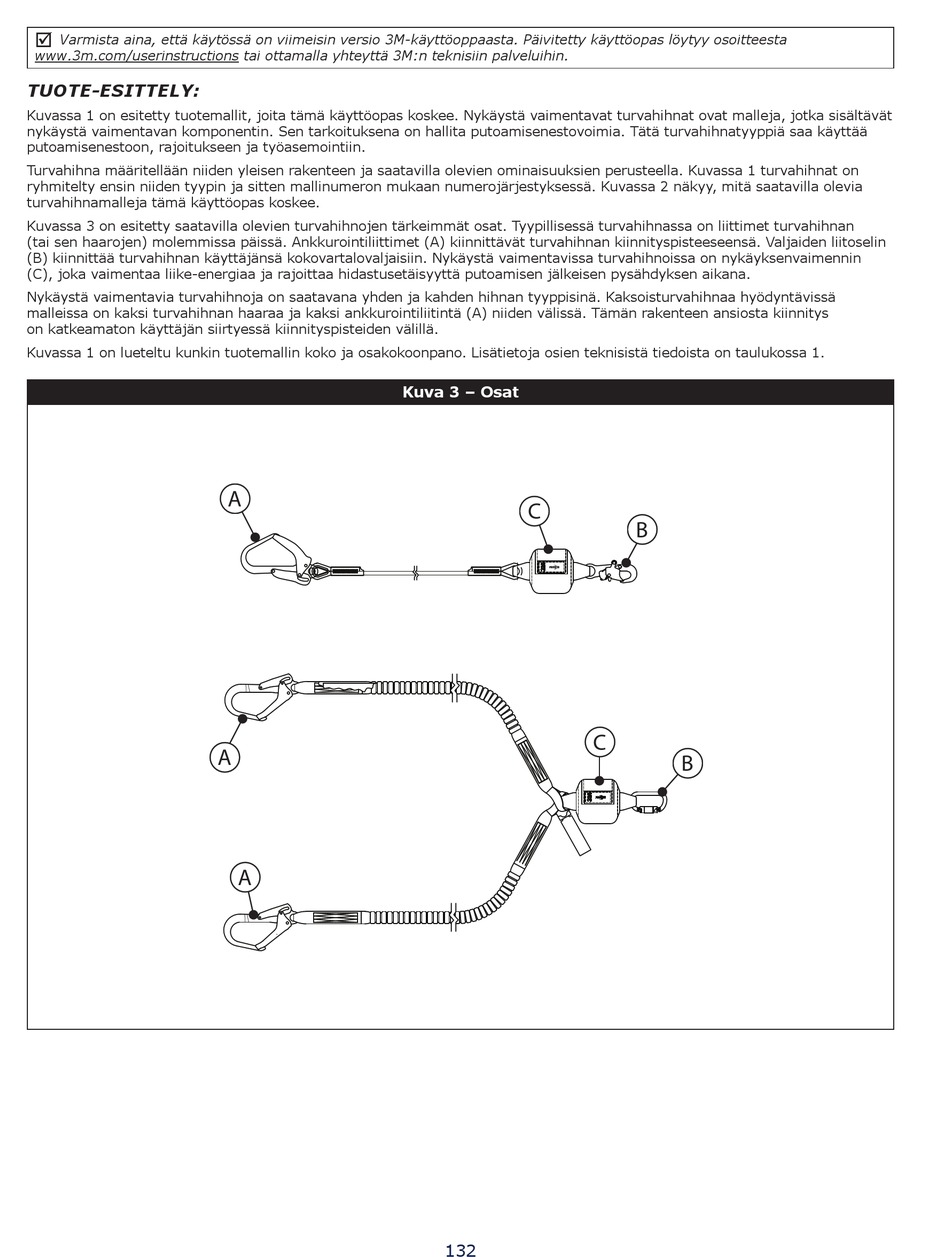

Kuva 3 – Osat
C
132
B
C
B
