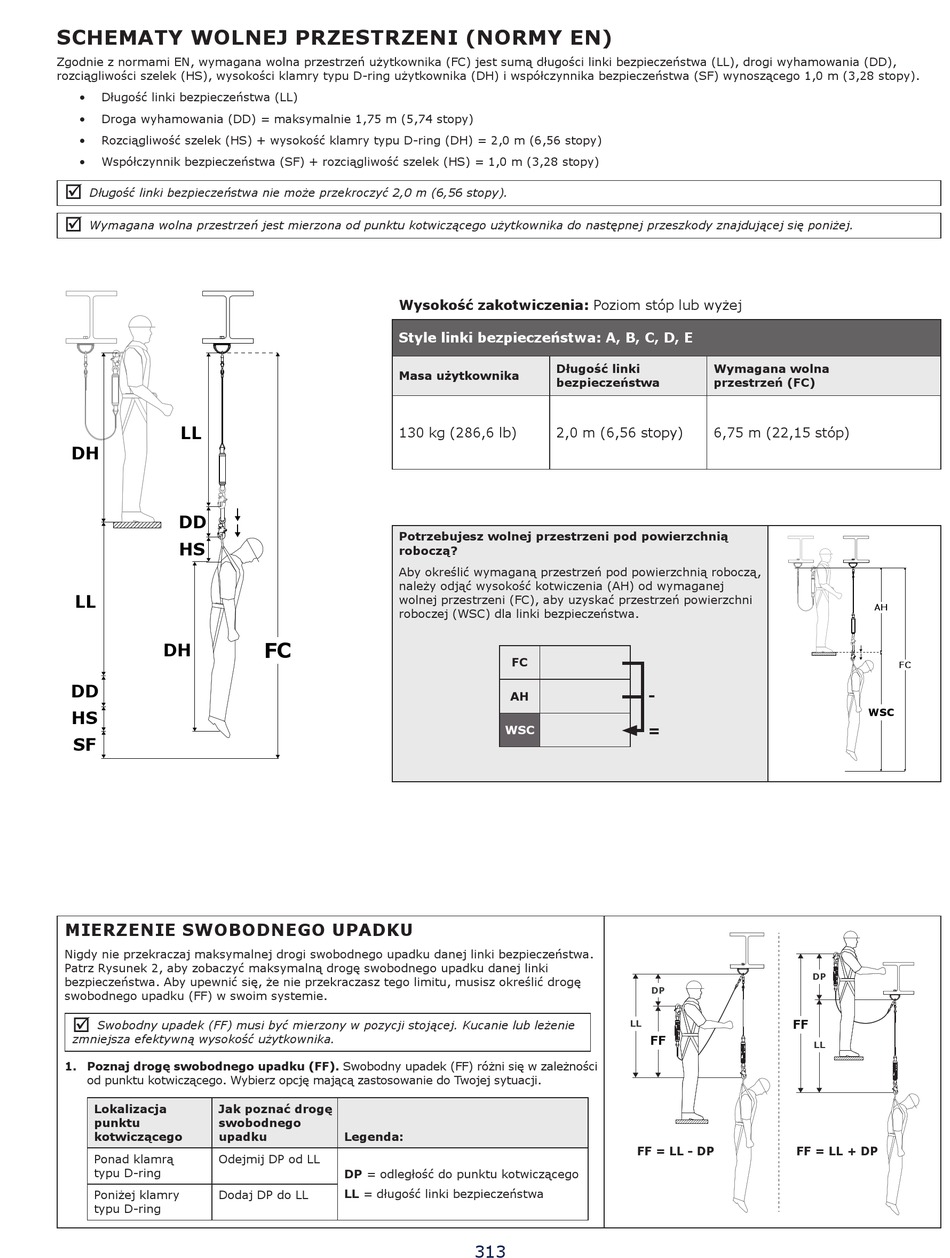

SCHEMATY WOLNEJ PRZESTRZENI (NORMY EN)
Zgodnie z normami EN, wymagana wolna przestrzeń użytkownika (FC) jest sumą długości linki bezpieczeństwa (LL), drogi wyhamowania (DD),
rozciągliwości szelek (HS), wysokości klamry typu D-ring użytkownika (DH) i współczynnika bezpieczeństwa (SF) wynoszącego 1,0 m (3,28 stopy).
•
Długość linki bezpieczeństwa (LL)
•
Droga wyhamowania (DD) = maksymalnie 1,75 m (5,74 stopy)
•
Rozciągliwość szelek (HS) + wysokość klamry typu D-ring (DH) = 2,0 m (6,56 stopy)
•
Współczynnik bezpieczeństwa (SF) + rozciągliwość szelek (HS) = 1,0 m (3,28 stopy)
;
Długość linki bezpieczeństwa nie może przekroczyć 2,0 m (6,56 stopy).
;
Wymagana wolna przestrzeń jest mierzona od punktu kotwiczącego użytkownika do następnej przeszkody znajdującej się poniżej.
LL
DH
DD
HS
LL
DH
DD
DD
HS
SF
MIERZENIE SWOBODNEGO UPADKU
Nigdy nie przekraczaj maksymalnej drogi swobodnego upadku danej linki bezpieczeństwa.
Patrz Rysunek 2, aby zobaczyć maksymalną drogę swobodnego upadku danej linki
bezpieczeństwa. Aby upewnić się, że nie przekraczasz tego limitu, musisz określić drogę
swobodnego upadku (FF) w swoim systemie.
;
Swobodny upadek (FF) musi być mierzony w pozycji stojącej. Kucanie lub leżenie
zmniejsza efektywną wysokość użytkownika.
1. Poznaj drogę swobodnego upadku (FF). Swobodny upadek (FF) różni się w zależności
od punktu kotwiczącego. Wybierz opcję mającą zastosowanie do Twojej sytuacji.
Lokalizacja
Jak poznać drogę
punktu
swobodnego
kotwiczącego
upadku
Ponad klamrą
Odejmij DP od LL
typu D-ring
Poniżej klamry
Dodaj DP do LL
typu D-ring
Wysokość zakotwiczenia: Poziom stóp lub wyżej
Style linki bezpieczeństwa: A, B, C, D, E
Masa użytkownika
130 kg (286,6 lb)
Potrzebujesz wolnej przestrzeni pod powierzchnią
roboczą?
Aby określić wymaganą przestrzeń pod powierzchnią roboczą,
należy odjąć wysokość kotwiczenia (AH) od wymaganej
wolnej przestrzeni (FC), aby uzyskać przestrzeń powierzchni
roboczej (WSC) dla linki bezpieczeństwa.
FC
Legenda:
DP = odległość do punktu kotwiczącego
LL = długość linki bezpieczeństwa
Długość linki
bezpieczeństwa
2,0 m (6,56 stopy)
FC
-
AH
=
WSC
DP
LL
FF
FF = LL - DP
313
Wymagana wolna
przestrzeń (FC)
6,75 m (22,15 stóp)
AH
WSC
DP
FF
LL
FF = LL + DP
FC
