3.4

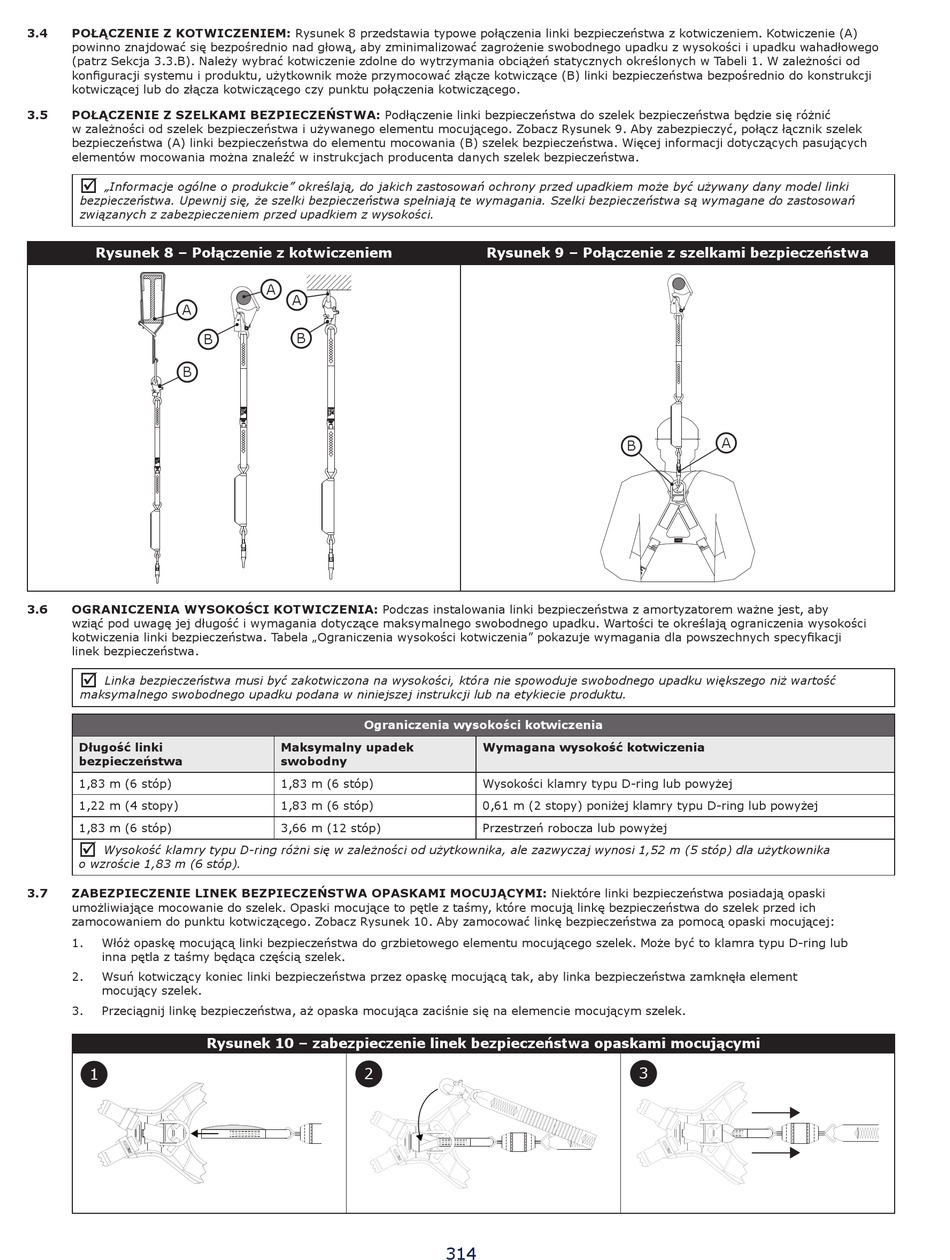

POŁĄCZENIE Z KOTWICZENIEM: Rysunek 8 przedstawia typowe połączenia linki bezpieczeństwa z kotwiczeniem. Kotwiczenie (A)
powinno znajdować się bezpośrednio nad głową, aby zminimalizować zagrożenie swobodnego upadku z wysokości i upadku wahadłowego
(patrz Sekcja 3.3.B). Należy wybrać kotwiczenie zdolne do wytrzymania obciążeń statycznych określonych w Tabeli 1. W zależności od
konfiguracji systemu i produktu, użytkownik może przymocować złącze kotwiczące (B) linki bezpieczeństwa bezpośrednio do konstrukcji
kotwiczącej lub do złącza kotwiczącego czy punktu połączenia kotwiczącego.
3.5
POŁĄCZENIE Z SZELKAMI BEZPIECZEŃSTWA: Podłączenie linki bezpieczeństwa do szelek bezpieczeństwa będzie się różnić
w zależności od szelek bezpieczeństwa i używanego elementu mocującego. Zobacz Rysunek 9. Aby zabezpieczyć, połącz łącznik szelek
bezpieczeństwa (A) linki bezpieczeństwa do elementu mocowania (B) szelek bezpieczeństwa. Więcej informacji dotyczących pasujących
elementów mocowania można znaleźć w instrukcjach producenta danych szelek bezpieczeństwa.
;
„Informacje ogólne o produkcie" określają, do jakich zastosowań ochrony przed upadkiem może być używany dany model linki
bezpieczeństwa. Upewnij się, że szelki bezpieczeństwa spełniają te wymagania. Szelki bezpieczeństwa są wymagane do zastosowań
związanych z zabezpieczeniem przed upadkiem z wysokości.
Rysunek 8 – Połączenie z kotwiczeniem
A
B
B
3.6
OGRANICZENIA WYSOKOŚCI KOTWICZENIA: Podczas instalowania linki bezpieczeństwa z amortyzatorem ważne jest, aby
wziąć pod uwagę jej długość i wymagania dotyczące maksymalnego swobodnego upadku. Wartości te określają ograniczenia wysokości
kotwiczenia linki bezpieczeństwa. Tabela „Ograniczenia wysokości kotwiczenia" pokazuje wymagania dla powszechnych specyfikacji
linek bezpieczeństwa.
;
Linka bezpieczeństwa musi być zakotwiczona na wysokości, która nie spowoduje swobodnego upadku większego niż wartość
maksymalnego swobodnego upadku podana w niniejszej instrukcji lub na etykiecie produktu.
Długość linki
bezpieczeństwa
1,83 m (6 stóp)
1,22 m (4 stopy)
1,83 m (6 stóp)
;
Wysokość klamry typu D-ring różni się w zależności od użytkownika, ale zazwyczaj wynosi 1,52 m (5 stóp) dla użytkownika
o wzroście 1,83 m (6 stóp).
3.7
ZABEZPIECZENIE LINEK BEZPIECZEŃSTWA OPASKAMI MOCUJĄCYMI: Niektóre linki bezpieczeństwa posiadają opaski
umożliwiające mocowanie do szelek. Opaski mocujące to pętle z taśmy, które mocują linkę bezpieczeństwa do szelek przed ich
zamocowaniem do punktu kotwiczącego. Zobacz Rysunek 10. Aby zamocować linkę bezpieczeństwa za pomocą opaski mocującej:
1.
Włóż opaskę mocującą linki bezpieczeństwa do grzbietowego elementu mocującego szelek. Może być to klamra typu D-ring lub
inna pętla z taśmy będąca częścią szelek.
2.
Wsuń kotwiczący koniec linki bezpieczeństwa przez opaskę mocującą tak, aby linka bezpieczeństwa zamknęła element
mocujący szelek.
3.
Przeciągnij linkę bezpieczeństwa, aż opaska mocująca zaciśnie się na elemencie mocującym szelek.
Rysunek 10 – zabezpieczenie linek bezpieczeństwa opaskami mocującymi
1
A
A
B
Ograniczenia wysokości kotwiczenia
Maksymalny upadek
swobodny
1,83 m (6 stóp)
1,83 m (6 stóp)
3,66 m (12 stóp)
2
314
Rysunek 9 – Połączenie z szelkami bezpieczeństwa
B
Wymagana wysokość kotwiczenia
Wysokości klamry typu D-ring lub powyżej
0,61 m (2 stopy) poniżej klamry typu D-ring lub powyżej
Przestrzeń robocza lub powyżej
3
A
