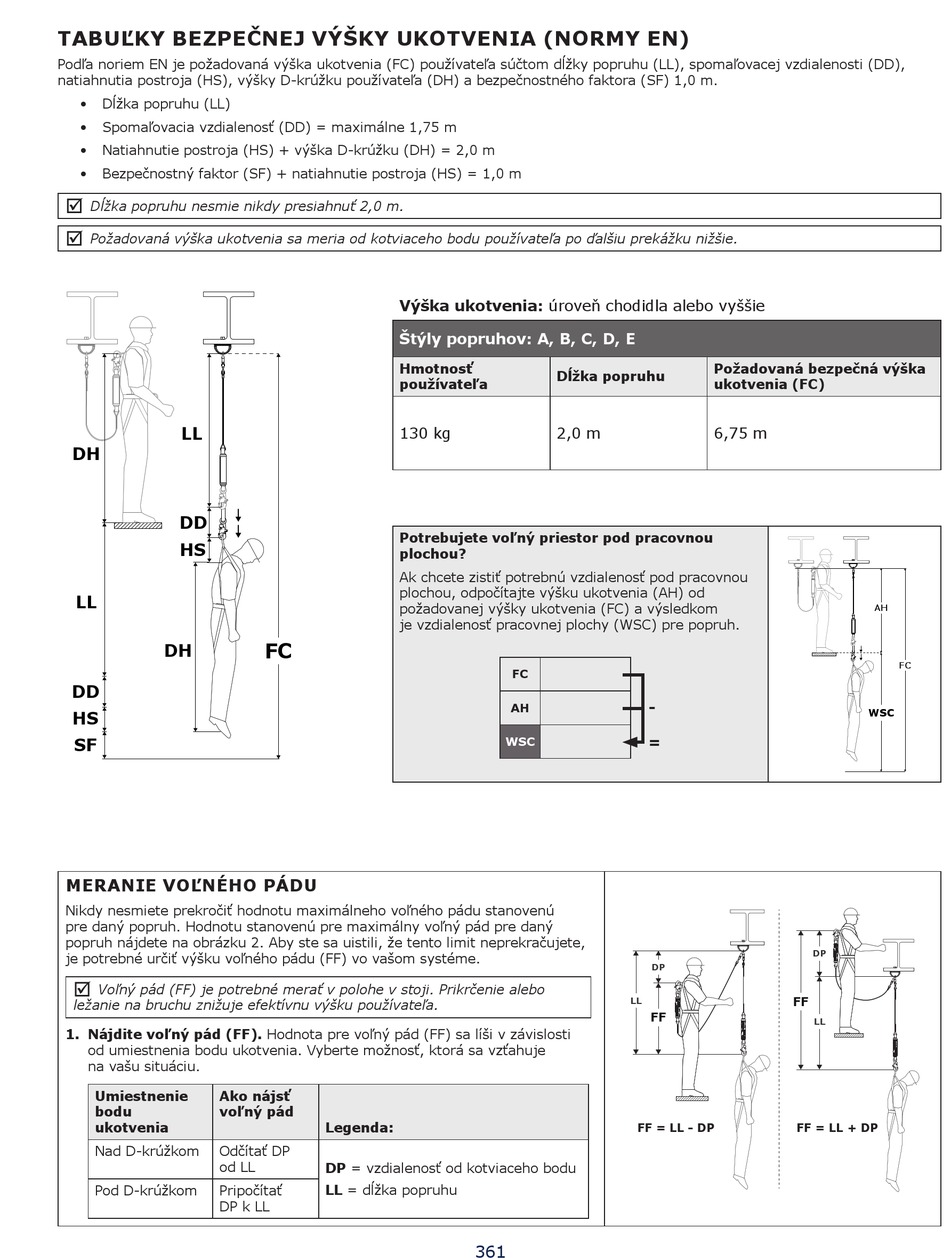

TABUĽKY BEZPEČNEJ VÝŠKY UKOTVENIA (NORMY EN)
Podľa noriem EN je požadovaná výška ukotvenia (FC) používateľa súčtom dĺžky popruhu (LL), spomaľovacej vzdialenosti (DD),
natiahnutia postroja (HS), výšky D-krúžku používateľa (DH) a bezpečnostného faktora (SF) 1,0 m.
•
Dĺžka popruhu (LL)
•
Spomaľovacia vzdialenosť (DD) = maximálne 1,75 m
•
Natiahnutie postroja (HS) + výška D-krúžku (DH) = 2,0 m
•
Bezpečnostný faktor (SF) + natiahnutie postroja (HS) = 1,0 m
;
Dĺžka popruhu nesmie nikdy presiahnuť 2,0 m.
;
Požadovaná výška ukotvenia sa meria od kotviaceho bodu používateľa po ďalšiu prekážku nižšie.
LL
DH
DD
HS
LL
DH
DD
DD
HS
SF
MERANIE VOĽNÉHO PÁDU
Nikdy nesmiete prekročiť hodnotu maximálneho voľného pádu stanovenú
pre daný popruh. Hodnotu stanovenú pre maximálny voľný pád pre daný
popruh nájdete na obrázku 2. Aby ste sa uistili, že tento limit neprekračujete,
je potrebné určiť výšku voľného pádu (FF) vo vašom systéme.
;
Voľný pád (FF) je potrebné merať v polohe v stoji. Prikrčenie alebo
ležanie na bruchu znižuje efektívnu výšku používateľa.
1. Nájdite voľný pád (FF). Hodnota pre voľný pád (FF) sa líši v závislosti
od umiestnenia bodu ukotvenia. Vyberte možnosť, ktorá sa vzťahuje
na vašu situáciu.
Umiestnenie
Ako nájsť
bodu
voľný pád
ukotvenia
Nad D-krúžkom
Odčítať DP
od LL
Pod D-krúžkom
Pripočítať
DP k LL
Výška ukotvenia: úroveň chodidla alebo vyššie
Štýly popruhov: A, B, C, D, E
Hmotnosť
používateľa
130 kg
Potrebujete voľný priestor pod pracovnou
plochou?
Ak chcete zistiť potrebnú vzdialenosť pod pracovnou
plochou, odpočítajte výšku ukotvenia (AH) od
požadovanej výšky ukotvenia (FC) a výsledkom
je vzdialenosť pracovnej plochy (WSC) pre popruh.
FC
Legenda:
DP = vzdialenosť od kotviaceho bodu
LL = dĺžka popruhu
Dĺžka popruhu
2,0 m
FC
-
AH
=
WSC
DP
LL
FF
FF = LL - DP
361
Požadovaná bezpečná výška
ukotvenia (FC)
6,75 m
AH
WSC
DP
FF
LL
FF = LL + DP
FC
