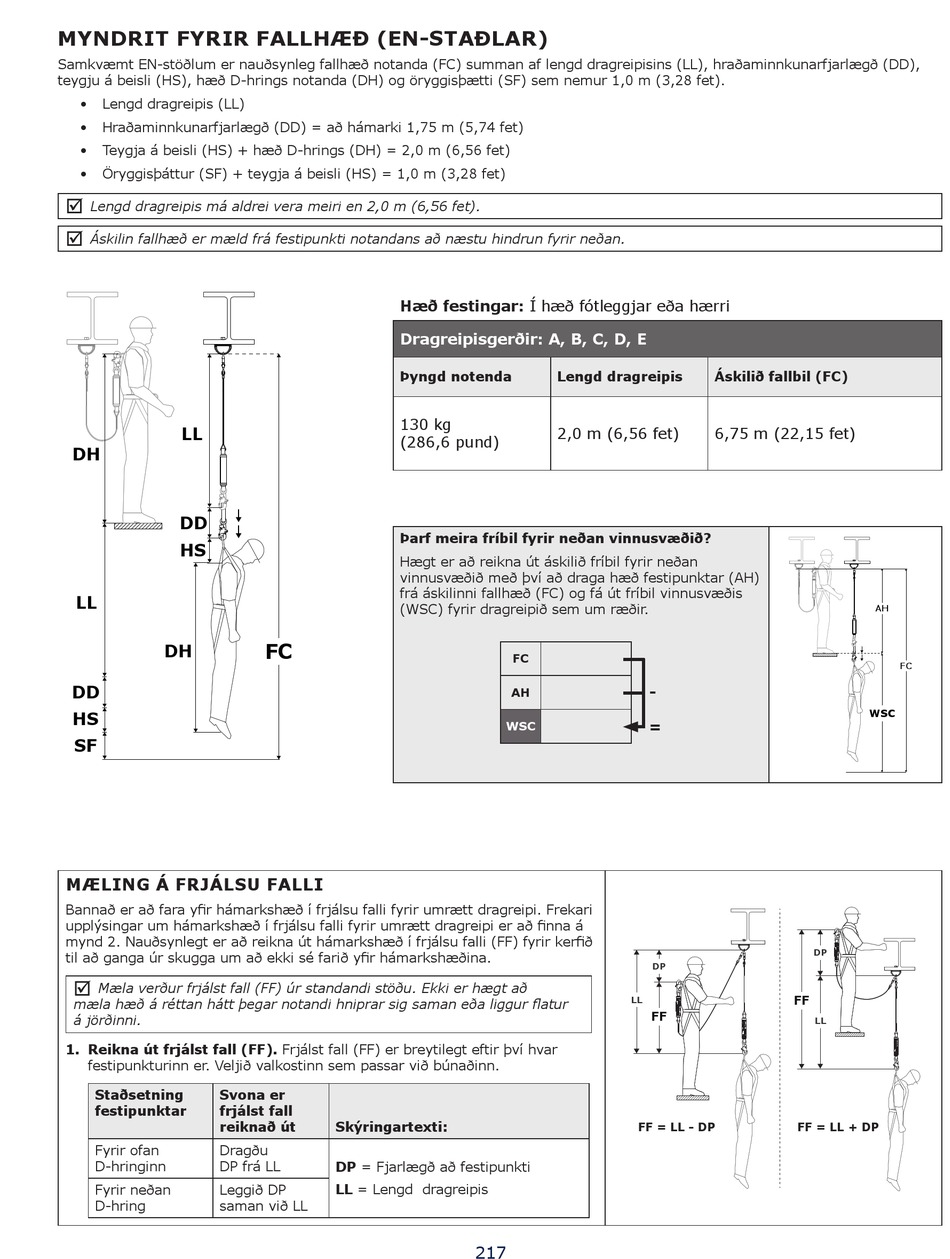

MYNDRIT FYRIR FALLHÆÐ (EN-STAÐLAR)
Samkvæmt EN-stöðlum er nauðsynleg fallhæð notanda (FC) summan af lengd dragreipisins (LL), hraðaminnkunarfjarlægð (DD),
teygju á beisli (HS), hæð D-hrings notanda (DH) og öryggisþætti (SF) sem nemur 1,0 m (3,28 fet).
•
Lengd dragreipis (LL)
•
Hraðaminnkunarfjarlægð (DD) = að hámarki 1,75 m (5,74 fet)
•
Teygja á beisli (HS) + hæð D-hrings (DH) = 2,0 m (6,56 fet)
•
Öryggisþáttur (SF) + teygja á beisli (HS) = 1,0 m (3,28 fet)
;
Lengd dragreipis má aldrei vera meiri en 2,0 m (6,56 fet).
;
Áskilin fallhæð er mæld frá festipunkti notandans að næstu hindrun fyrir neðan.
LL
DH
DD
HS
LL
DH
DD
DD
HS
SF
MÆLING Á FRJÁLSU FALLI
Bannað er að fara yfir hámarkshæð í frjálsu falli fyrir umrætt dragreipi. Frekari
upplýsingar um hámarkshæð í frjálsu falli fyrir umrætt dragreipi er að finna á
mynd 2. Nauðsynlegt er að reikna út hámarkshæð í frjálsu falli (FF) fyrir kerfið
til að ganga úr skugga um að ekki sé farið yfir hámarkshæðina.
;
Mæla verður frjálst fall (FF) úr standandi stöðu. Ekki er hægt að
mæla hæð á réttan hátt þegar notandi hniprar sig saman eða liggur flatur
á jörðinni.
1. Reikna út frjálst fall (FF). Frjálst fall (FF) er breytilegt eftir því hvar
festipunkturinn er. Veljið valkostinn sem passar við búnaðinn.
Staðsetning
Svona er
festipunktar
frjálst fall
reiknað út
Fyrir ofan
Dragðu
D-hringinn
DP frá LL
Fyrir neðan
Leggið DP
D-hring
saman við LL
Hæð festingar: Í hæð fótleggjar eða hærri
Dragreipisgerðir: A, B, C, D, E
Þyngd notenda
130 kg
(286,6 pund)
Þarf meira fríbil fyrir neðan vinnusvæðið?
Hægt er að reikna út áskilið fríbil fyrir neðan
vinnusvæðið með því að draga hæð festipunktar (AH)
frá áskilinni fallhæð (FC) og fá út fríbil vinnusvæðis
(WSC) fyrir dragreipið sem um ræðir.
FC
Skýringartexti:
DP = Fjarlægð að festipunkti
LL = Lengd dragreipis
Lengd dragreipis
2,0 m (6,56 fet)
FC
-
AH
=
WSC
DP
LL
FF
FF = LL - DP
217
Áskilið fallbil (FC)
6,75 m (22,15 fet)
AH
WSC
DP
FF
LL
FF = LL + DP
FC
