4. GERäTEEINSTELLuNGEN
Die Verstellbarkeit der täglich notwendigen Einstellungen ist ohne
weiteres Werkzeug möglich.

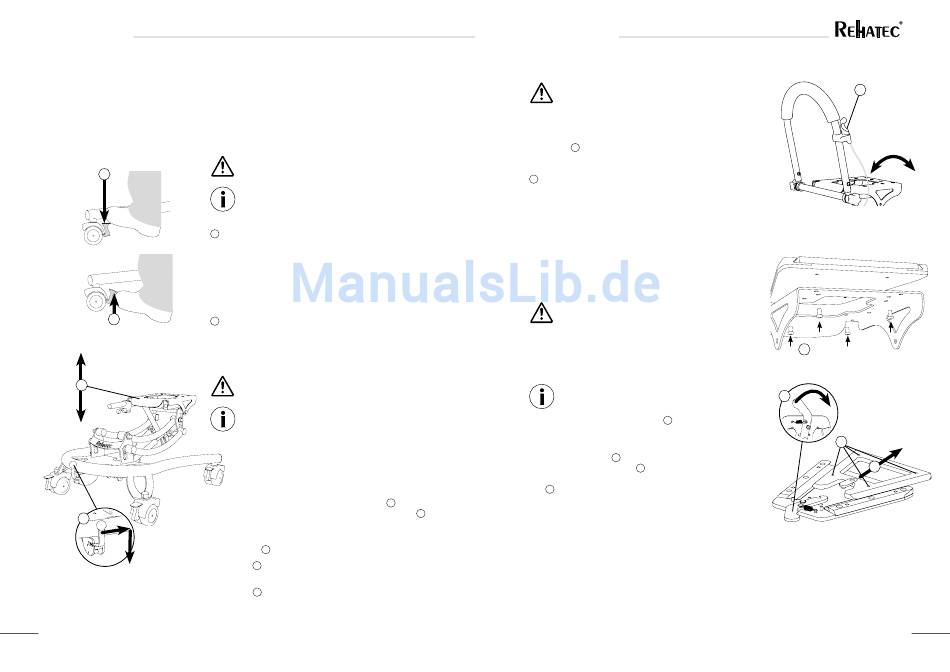

4.1. Transportrollen

1
2
4.2. Höhenverstellung
2
1
8
Die vier Laufrollen sind mit Feststellbremse ausgestattet.
Der Therapiestuhl muss auf festem, ebenen und
horizontalen untergrund stehen.
Um unbeabsichtigtes Wegrollen des Therapiestuhls zu
vermeiden, sollten alle vier Transportrollen festgestellt
sein.
Zum Blockieren der Räder (Bremsen), die Feststellbremse
1
nach unten drücken.
Zum Lösen, die Feststellbremse nach oben drücken.
2
Es ist auf Klemm- und Quetschgefahr zu achten.
Der Sitz ist innerhalb des Verstellbereichs stufenlos in
gewünschter Höhe einstellbar.
Um unbeabsichtigtes Bedienen der Höhenverstellung
zu vermeiden, verfügt der Mechanismus des Fußpedals
über eine Sicherheitsverriegelung.
Für eine sehr niedrige Position müssen ggf. Zubehörteile
(z.B. Fußbank) entfernt werden.
Für die Höhenverstellung muss das Fußpedal
1
entriegelt und betätigt werden. Hierzu das Fußpedal
dem Fuß nach rechts schieben und im Anschluss nach unten
drücken und gedrückt halten.
Die Sitzfläche kann nun in der Höhe verstellt werden.
2
Sitzfläche tiefer stellen:
durch unterstützenden Druck auf
2
die Sitzplatte bzw. Sitzschale.
Sitzfläche höher stellen:
Sitzseinheit gleitet selbstständig
2
nach oben, ggf. mit leichtem Druck nachhelfen.
Ist die gewünschte Position erreicht, Fußpedal loslassen.
