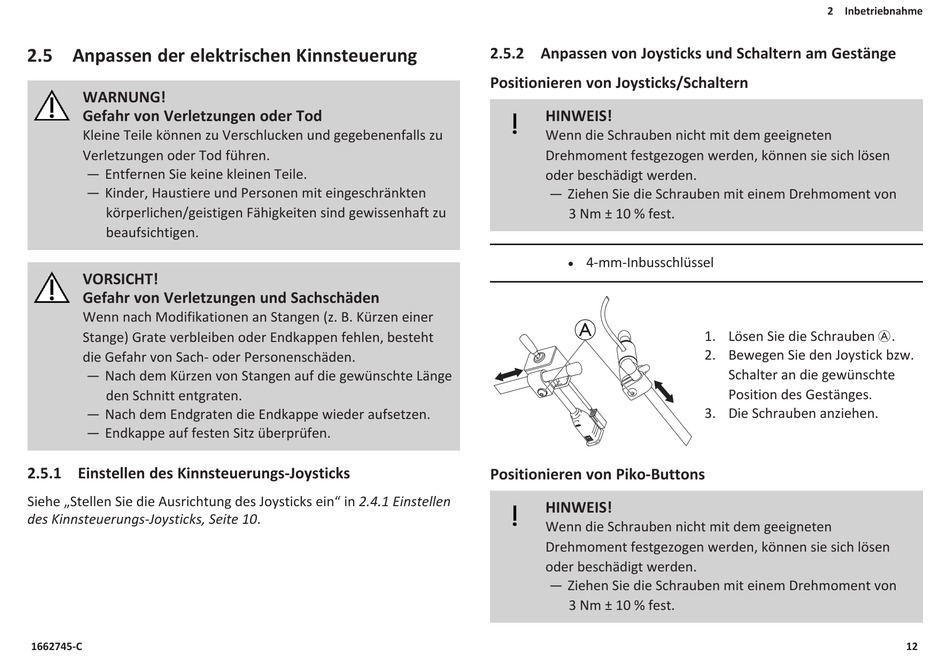

2.5 Anpassen der elektrischen Kinnsteuerung
WARNUNG!
Gefahr von Verletzungen oder Tod
Kleine Teile können zu Verschlucken und gegebenenfalls zu
Verletzungen oder Tod führen.
— Entfernen Sie keine kleinen Teile.
— Kinder, Haustiere und Personen mit eingeschränkten
körperlichen/geistigen Fähigkeiten sind gewissenhaft zu
beaufsichtigen.
VORSICHT!
Gefahr von Verletzungen und Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer
Stange) Grate verbleiben oder Endkappen fehlen, besteht
die Gefahr von Sach- oder Personenschäden.
— Nach dem Kürzen von Stangen auf die gewünschte Länge
den Schnitt entgraten.
— Nach dem Endgraten die Endkappe wieder aufsetzen.
— Endkappe auf festen Sitz überprüfen.
2.5.1 Einstellen des Kinnsteuerungs-Joysticks
Siehe „Stellen Sie die Ausrichtung des Joysticks ein" in 2.4.1 Einstellen
des Kinnsteuerungs-Joysticks, Seite 10.
1662745-C
2.5.2 Anpassen von Joysticks und Schaltern am Gestänge
Positionieren von Joysticks/Schaltern
HINWEIS!
Wenn die Schrauben nicht mit dem geeigneten
Drehmoment festgezogen werden, können sie sich lösen
oder beschädigt werden.
— Ziehen Sie die Schrauben mit einem Drehmoment von
3 Nm ± 10 % fest.
4-mm-Inbusschlüssel
l
A
Positionieren von Piko-Buttons
HINWEIS!
Wenn die Schrauben nicht mit dem geeigneten
Drehmoment festgezogen werden, können sie sich lösen
oder beschädigt werden.
— Ziehen Sie die Schrauben mit einem Drehmoment von
3 Nm ± 10 % fest.
2 Inbetriebnahme
1. Lösen Sie die Schrauben A.
2. Bewegen Sie den Joystick bzw.
Schalter an die gewünschte
Position des Gestänges.
3. Die Schrauben anziehen.
