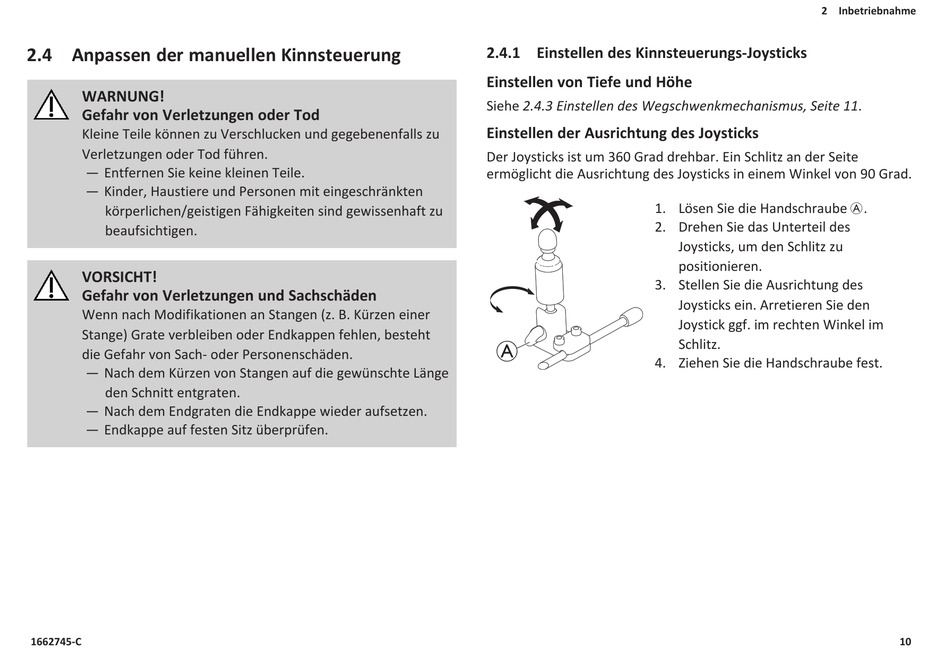

Invacare LiNX Gebrauchsanweisung Seite 10

2.4 Anpassen der manuellen Kinnsteuerung
WARNUNG!
Gefahr von Verletzungen oder Tod
Kleine Teile können zu Verschlucken und gegebenenfalls zu
Verletzungen oder Tod führen.
— Entfernen Sie keine kleinen Teile.
— Kinder, Haustiere und Personen mit eingeschränkten
körperlichen/geistigen Fähigkeiten sind gewissenhaft zu
beaufsichtigen.
VORSICHT!
Gefahr von Verletzungen und Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer
Stange) Grate verbleiben oder Endkappen fehlen, besteht
die Gefahr von Sach- oder Personenschäden.
— Nach dem Kürzen von Stangen auf die gewünschte Länge
den Schnitt entgraten.
— Nach dem Endgraten die Endkappe wieder aufsetzen.
— Endkappe auf festen Sitz überprüfen.
1662745-C
2.4.1 Einstellen des Kinnsteuerungs-Joysticks
Einstellen von Tiefe und Höhe
Siehe 2.4.3 Einstellen des Wegschwenkmechanismus, Seite 11.
Einstellen der Ausrichtung des Joysticks
Der Joysticks ist um 360 Grad drehbar. Ein Schlitz an der Seite
ermöglicht die Ausrichtung des Joysticks in einem Winkel von 90 Grad.
1. Lösen Sie die Handschraube A.
2. Drehen Sie das Unterteil des
3. Stellen Sie die Ausrichtung des
A
4. Ziehen Sie die Handschraube fest.
2 Inbetriebnahme
Joysticks, um den Schlitz zu
positionieren.
Joysticks ein. Arretieren Sie den
Joystick ggf. im rechten Winkel im
Schlitz.
10
