Invacare® LiNX

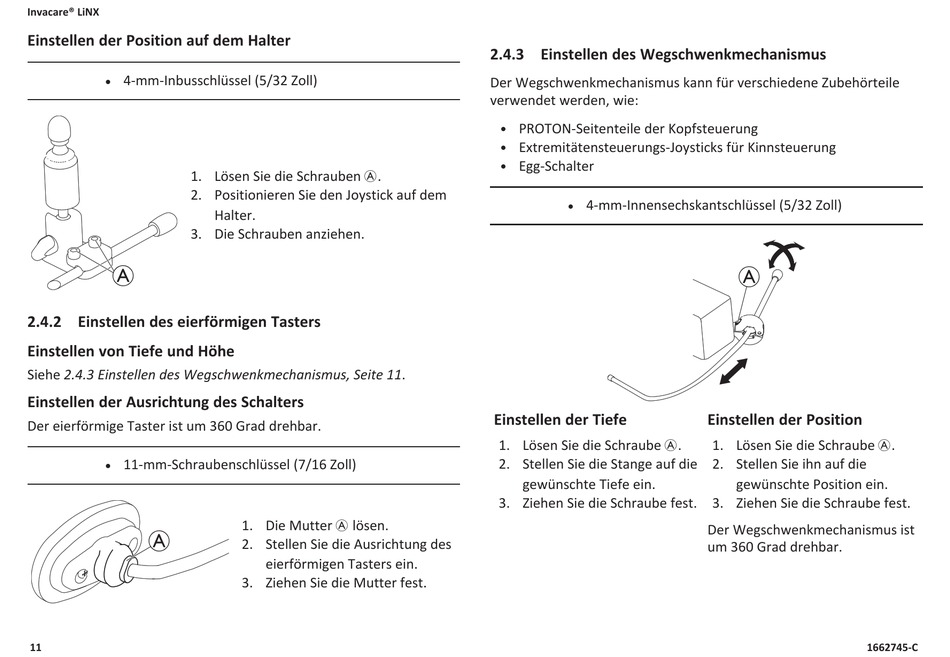

Einstellen der Position auf dem Halter
4-mm-Inbusschlüssel (5/32 Zoll)
l
1. Lösen Sie die Schrauben A.
2. Positionieren Sie den Joystick auf dem
3. Die Schrauben anziehen.
A
2.4.2 Einstellen des eierförmigen Tasters
Einstellen von Tiefe und Höhe
Siehe 2.4.3 Einstellen des Wegschwenkmechanismus, Seite 11.
Einstellen der Ausrichtung des Schalters
Der eierförmige Taster ist um 360 Grad drehbar.
11-mm-Schraubenschlüssel (7/16 Zoll)
l
A
11
Halter.
1. Die Mutter A lösen.
2. Stellen Sie die Ausrichtung des
eierförmigen Tasters ein.
3. Ziehen Sie die Mutter fest.
2.4.3 Einstellen des Wegschwenkmechanismus
Der Wegschwenkmechanismus kann für verschiedene Zubehörteile
verwendet werden, wie:
PROTON-Seitenteile der Kopfsteuerung
l
Extremitätensteuerungs-Joysticks für Kinnsteuerung
l
Egg-Schalter
l
4-mm-Innensechskantschlüssel (5/32 Zoll)
l
Einstellen der Tiefe
1. Lösen Sie die Schraube A.
2. Stellen Sie die Stange auf die
gewünschte Tiefe ein.
3. Ziehen Sie die Schraube fest.
A
Einstellen der Position
1. Lösen Sie die Schraube A.
2. Stellen Sie ihn auf die
gewünschte Position ein.
3. Ziehen Sie die Schraube fest.
Der Wegschwenkmechanismus ist
um 360 Grad drehbar.
1662745-C
