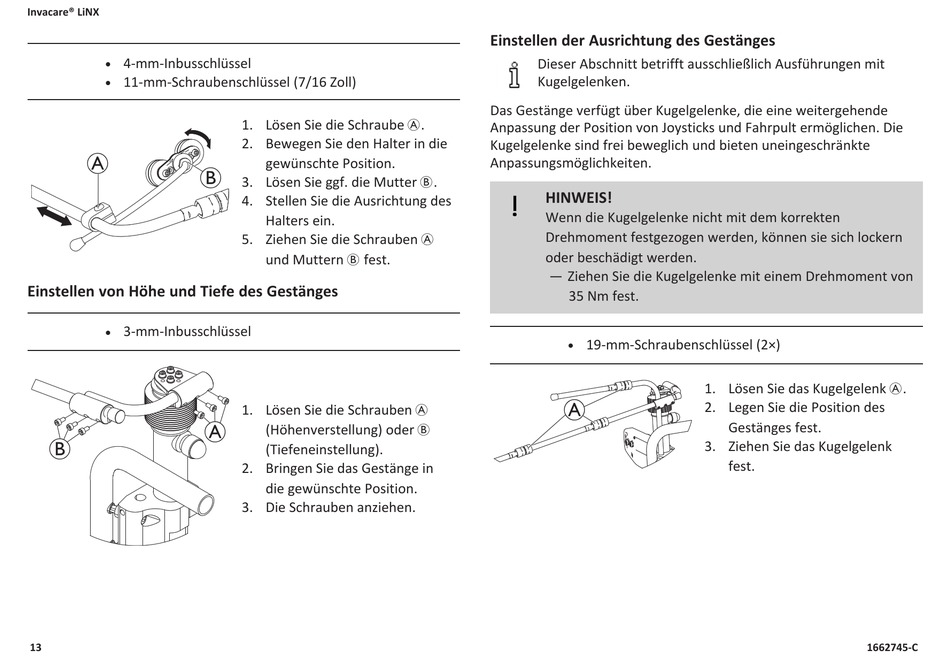

Invacare® LiNX
4-mm-Inbusschlüssel
l
11-mm-Schraubenschlüssel (7/16 Zoll)
l
A
B
Einstellen von Höhe und Tiefe des Gestänges
3-mm-Inbusschlüssel
l
A
B
13
1. Lösen Sie die Schraube A.
2. Bewegen Sie den Halter in die
gewünschte Position.
3. Lösen Sie ggf. die Mutter B.
4. Stellen Sie die Ausrichtung des
Halters ein.
5. Ziehen Sie die Schrauben A
und Muttern B fest.
1. Lösen Sie die Schrauben A
(Höhenverstellung) oder B
(Tiefeneinstellung).
2. Bringen Sie das Gestänge in
die gewünschte Position.
3. Die Schrauben anziehen.
Einstellen der Ausrichtung des Gestänges
Dieser Abschnitt betrifft ausschließlich Ausführungen mit
Kugelgelenken.
Das Gestänge verfügt über Kugelgelenke, die eine weitergehende
Anpassung der Position von Joysticks und Fahrpult ermöglichen. Die
Kugelgelenke sind frei beweglich und bieten uneingeschränkte
Anpassungsmöglichkeiten.
HINWEIS!
Wenn die Kugelgelenke nicht mit dem korrekten
Drehmoment festgezogen werden, können sie sich lockern
oder beschädigt werden.
— Ziehen Sie die Kugelgelenke mit einem Drehmoment von
35 Nm fest.
19-mm-Schraubenschlüssel (2×)
l
A
1. Lösen Sie das Kugelgelenk A.
2. Legen Sie die Position des
Gestänges fest.
3. Ziehen Sie das Kugelgelenk
fest.
1662745-C
