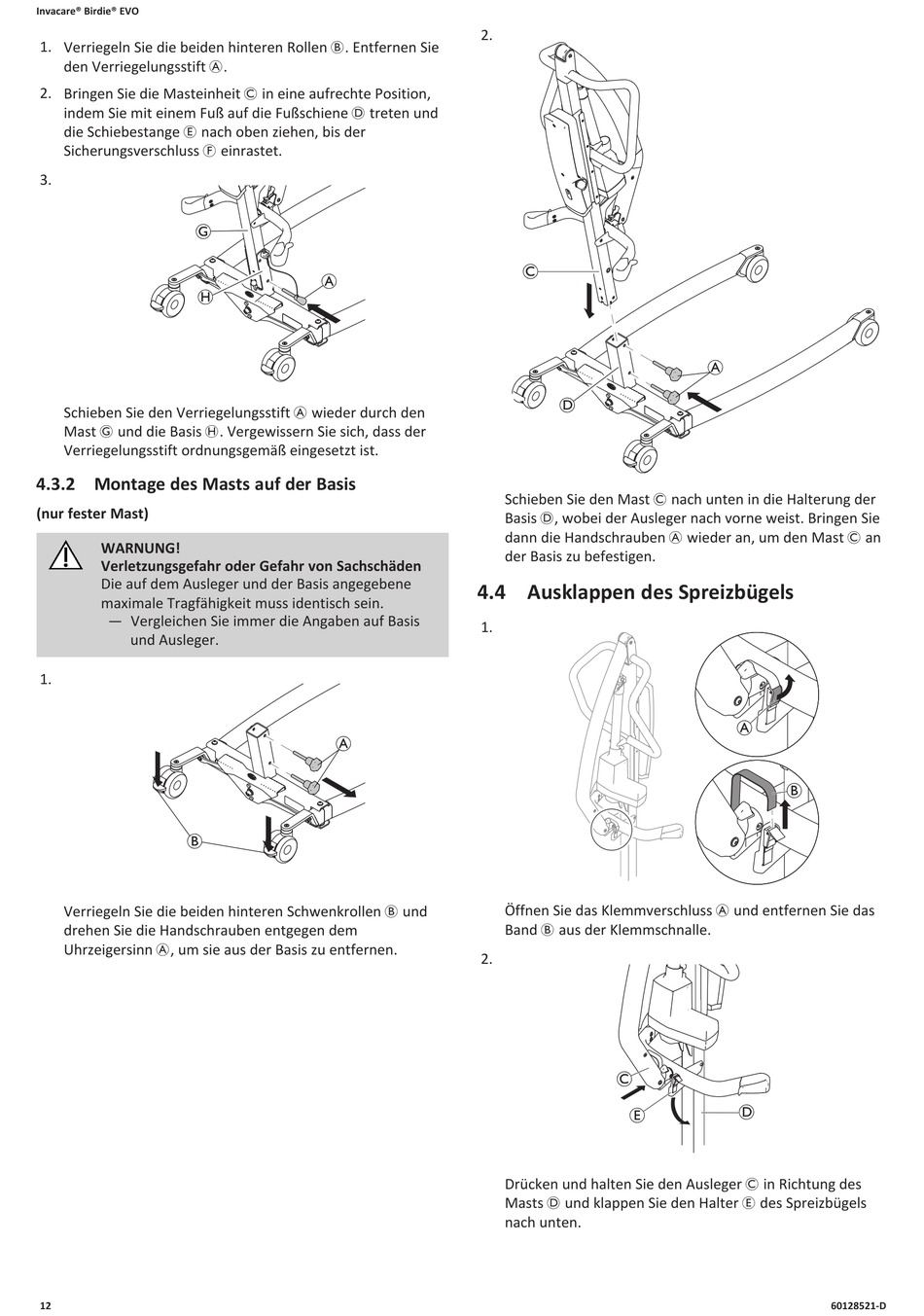

Invacare Birdie EVO Gebrauchsanweisung Seite 12

Invacare® Birdie® EVO
1. Verriegeln Sie die beiden hinteren Rollen B. Entfernen Sie
den Verriegelungsstift A.
2. Bringen Sie die Masteinheit C in eine aufrechte Position,
indem Sie mit einem Fuß auf die Fußschiene D treten und
die Schiebestange E nach oben ziehen, bis der
Sicherungsverschluss F einrastet.
3.
Schieben Sie den Verriegelungsstift A wieder durch den
Mast G und die Basis H. Vergewissern Sie sich, dass der
Verriegelungsstift ordnungsgemäß eingesetzt ist.
4.3.2 Montage des Masts auf der Basis
(nur fester Mast)
WARNUNG!
Verletzungsgefahr oder Gefahr von Sachschäden
Die auf dem Ausleger und der Basis angegebene
maximale Tragfähigkeit muss identisch sein.
— Vergleichen Sie immer die Angaben auf Basis
und Ausleger.
1.
Verriegeln Sie die beiden hinteren Schwenkrollen B und
drehen Sie die Handschrauben entgegen dem
Uhrzeigersinn A, um sie aus der Basis zu entfernen.
12
2.
Schieben Sie den Mast C nach unten in die Halterung der
Basis D, wobei der Ausleger nach vorne weist. Bringen Sie
dann die Handschrauben A wieder an, um den Mast C an
der Basis zu befestigen.
4.4 Ausklappen des Spreizbügels
1.
Öffnen Sie das Klemmverschluss A und entfernen Sie das
Band B aus der Klemmschnalle.
2.
Drücken und halten Sie den Ausleger C in Richtung des
Masts D und klappen Sie den Halter E des Spreizbügels
nach unten.
