Anhang A – Verkabelungsszenarien
Einphasige Einrichtung zu Hause

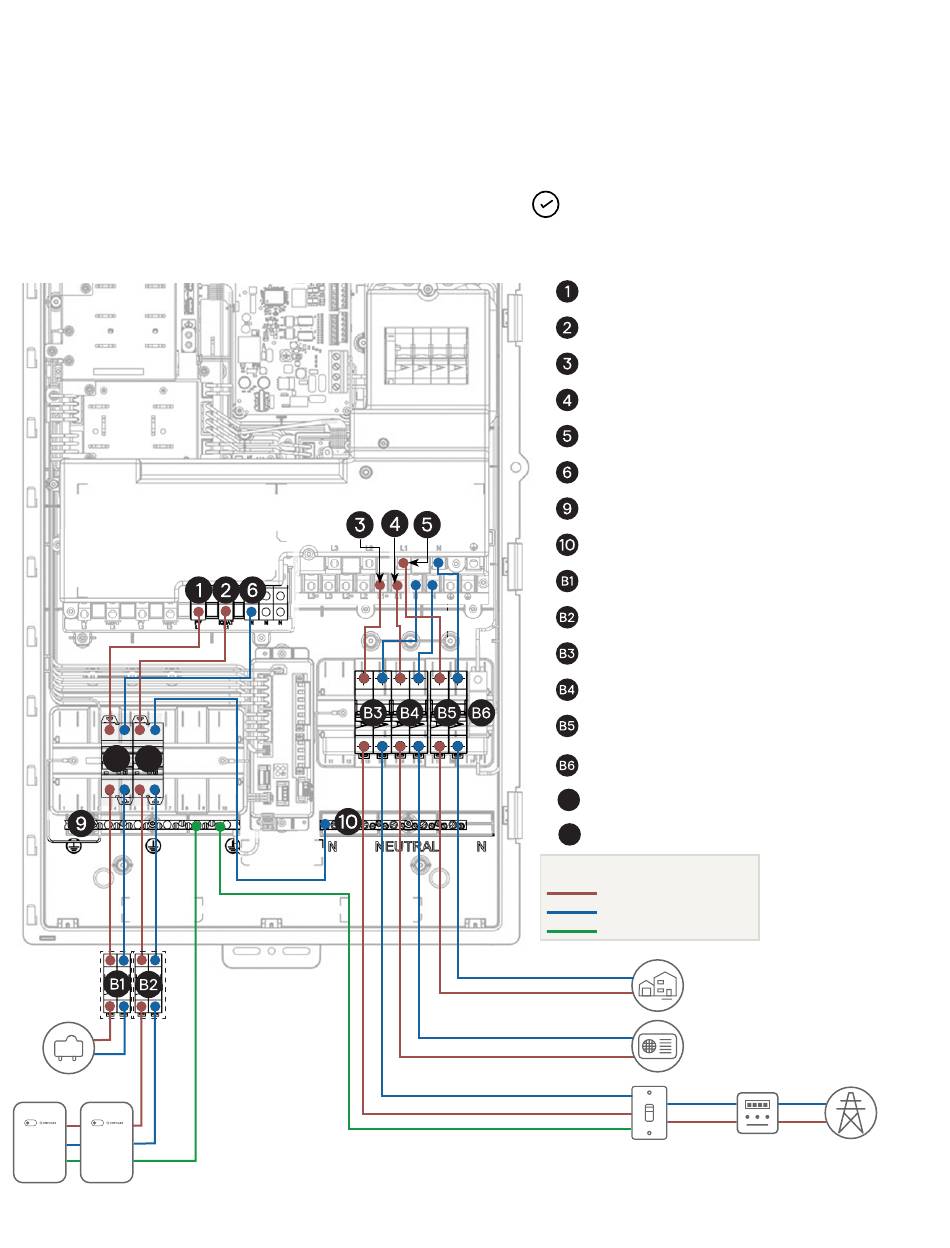

A3: System mit einphasiger IQ Battery
und PV mit Neutralleiter-Trennung und
neutralen Leitungsschutzschaltern.
R1 R2
PV
IQ Battery(s)
IQ System Controller 3 INT Schnellinstallationsanleitung
HINWEIS:
Ein FI-Schutzschalter kann anstelle eines RCD und MCB
für die Stromkreise von PV und IQ Battery verwendet
werden. Bei Verwendung eines FI-Schutzschalter, sind
für IQ Battery und PV separate RCBO erforderlich.
PV L1-Anschluss
IQ Battery L1-Anschlüsse
Netz-/Hauptanschlussklemmen L1
Verbraucher ohne Backup L1-Terminal
Backup-Verbraucher L1-Terminal
PV-Neutralleiter-Klemme
Erdungsschiene
Neutralleiste/Klemme für Batterieneutralanschluss
PV-Leitungsschutzschalter/FI-Schutzschalter
Leitungsschutzschalter IQ Battery/FI-Schutzschalter
Hauptleitungsschutzschalter
Leitungsschutzschalter Verbraucher ohne Backup
Leitungsschutzschalter Backup
Leitungsschutzschalter IQ Gateway
(vorinstalliert und vorverdrahtet)
FI-SCHALTER PV
R1
FI-SCHALTER IQ Battery
R2
Legende
L1
Neutral
Schutzleiter (PE)
Backup-Verbraucher
Verbraucher ohne Backup
Hauptschalter/
Stromzähler
Leitungsschutzschalter/
Sicherung
Gültige Regionen:
Frankreich
Niederlande
Belgien
Neukaledonien
Stromnetz
35
