enphase IQ System Controller 3 INT Schnellinstallationsanleitung Seite 19

Abschnitt B – Verkabelung

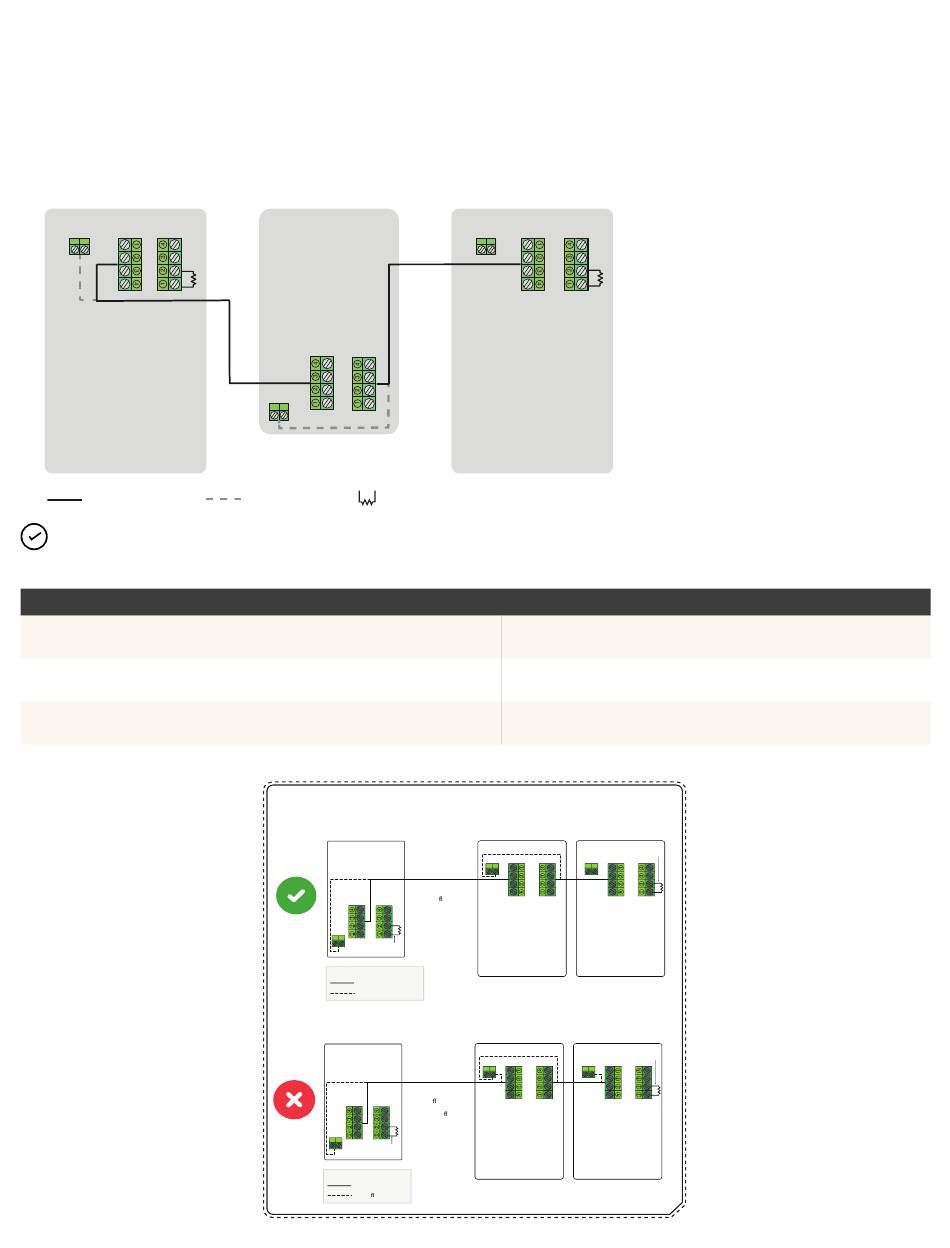

Sequenz 3: IQ Battery(s) 5P → IQ System Controller 3 INT → IQ Battery(s) 5P
IQ Battery 5P
CTRL-Kabel
HINWEIS: Die gesamte Länge der CTRL-Verkabelung des Systems sollte 100 m nicht überschreiten, um
optimale Systemleistung sicherzustellen.
In der folgenden Tabelle sind die Positionen der Abschlusswiderstände für die oben dargestellten Verdrahtungen aufgeführt:
REIHENFOLGE DER STEUERVERDRAHTUNG
Sequenz 1:
IQ System Controller 3 INT → IQ Battery(s) 5P
Sequenz 2:
IQ Battery(s) 5P → IQ System Controller 3 INT
Sequenz 3:
IQ Battery(s) 5P → IQ System Controller 3 INT → IQ Battery(s) 5P
Abschluss der Beilauflitze
IQ System Controller 3 INT Schnellinstallationsanleitung
IQ System Controller 3 INT
Beilauflitze Abschlusswiderstand
ABSCHLUSS DER BEILAUFLITZE
IQ System Controller 3 INT
Die Beilau itze des
Steuerungskabels
zwischen
Systemkomponenten
ist nur an einem Ende
mit einem Abschluss
zu versehen
Abschluss-
widerstand
Legende
CTRL Kabel
Erdung
Verdrahtung
IQ System Controller 3 INT
Falscher
Abschluss
Beilau itze
Die Beilau itze des
Steuerungskabels
zwischen IQ
System Controller
und IQ Battery 5P
ist an beiden
Abschlusswiderstand
Enden
angeschlossen.
Sie sollte nur
an einem Ende
Legende
angeschlossen
CTRL-Kabel werden.
Beilau itze
IQ Battery 5P
POSITION DES ABSCHLUSSWIDERSTANDS
• IQ System Controller 3 INT
• Letzte IQ Battery 5P der Reihenschaltung
• Erste IQ Battery 5P der Reihenschaltung
• IQ System Controller 3 INT
• Erste IQ Battery 5P
• Letzte IQ Battery 5P
IQ Battery 5P IQ Battery 5P
Abschlusswiderstand
IQ Battery 5P IQ Battery 5P
Abschlusswiderstand
