Anhang A – Verkabelungsszenarien
Dreiphasige Einrichtung zu Hause

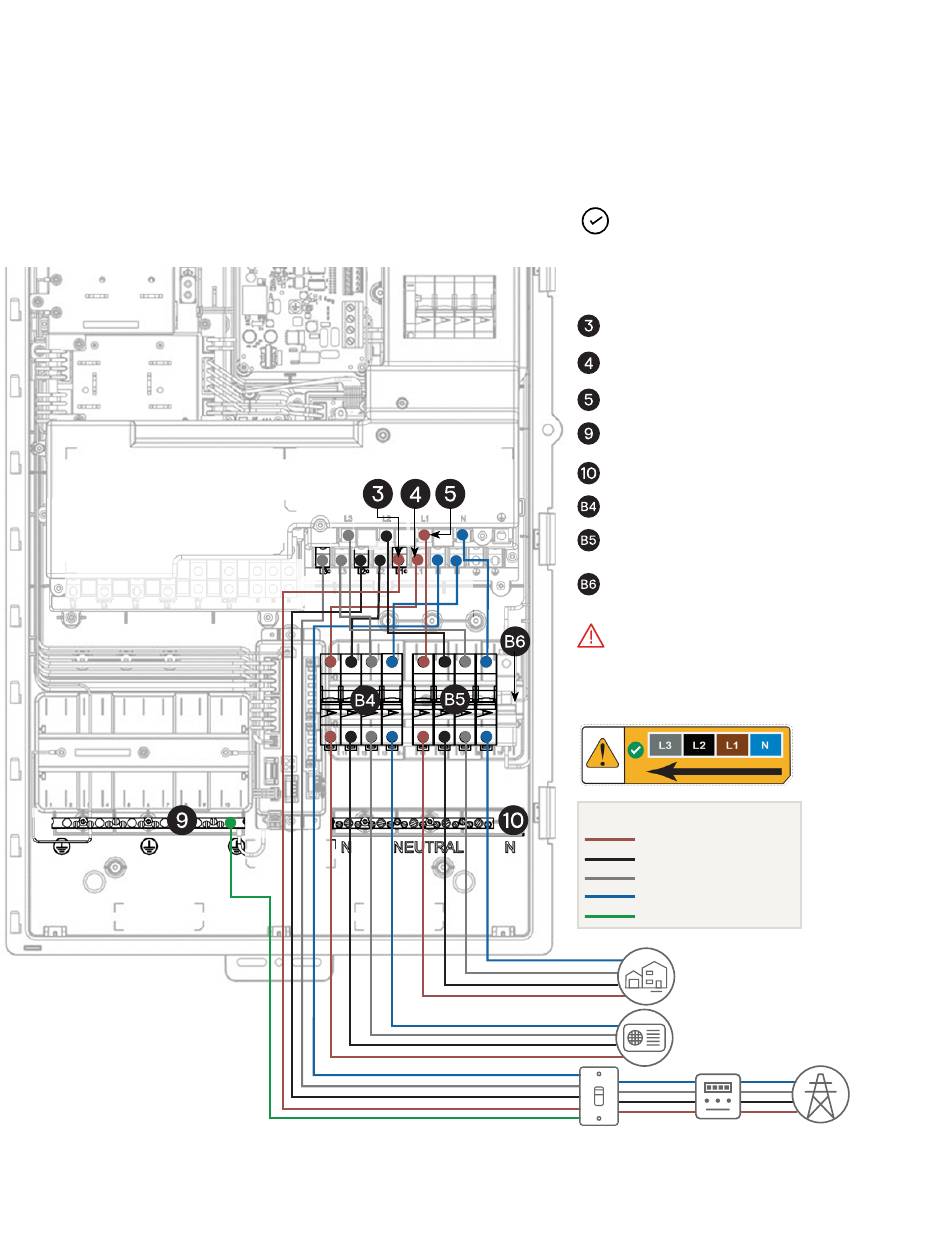

A10: Stromnetz/Hauptnetz und Verbraucher
ohne Neutralleiter-Schutzschalter
und mit Neutralleiter-Trennung.
IQ System Controller 3 INT Schnellinstallationsanleitung
HINWEIS:
Möglicherweise ist in Österreich aufgrund
lokaler Vorschriften die Installation eines
FI-Schalters am Backup-Stromkreis
erforderlich.
Netz-/Hauptanschlussklemmen
Anschlüsse zu anderen als Backup-Verbrauchern
Anschlüsse Backup-Verbraucher
Erdungsschiene
Neutralleiste/Klemme für Batterieneutralanschluss
Leitungsschutzschalter Verbraucher ohne Backup
Leitungsschutzschalter Backup
IQ Gateway-Leitungsschutzschalter
(vorinstalliert und vorverdrahtet)
WARNUNG:
Phasenleiter mit den entsprechenden
Anschlüssen verbunden sind. Die Reihenfolge
der Phasenklemmen im Gerät beträgt L3-L2-L1
von links nach rechts.
Legende
L1
L2
L3
Neutral
Schutzleiter (PE)
Backup-Verbraucher
Verbraucher ohne Backup
Hauptschalter/
Stromzähler
Leitungsschutzschalter/
Sicherung
Gültige Regionen:
Österreich
Schweiz
Stellen Sie sicher, dass die
Stromnetz
42
