3.4 IQ Battery und Stringwechselrichter
Beachten Sie das folgende Anschlussdiagramm, um die IQ Battery und den Stringwechselrichter eines Drittanbieters mit dem
IQ Combiner zu installieren.
1. Schließen Sie den Strom an die Versorgugs-Anschlussklemme an.
2. Schließen Sie die IQ Battery an das erste IQ Relay an.
3. Entfernen Sie die zweite IQ-Relay Baugruppe und die dazugehörigen Leitungen vom zweiten IQ Relay zum Leitungsschutzschalter
zusammen mit den Produktions-CTs.
4. Schließen Sie die Stringwechselrichterkabel direkt am Leitungsschutzschalter an.
5. Installieren Sie die Produktions-CTs erneut an den L1, L2 und L3 des am Leitungsschutzschalter angeschlossenen
Stringwechselrichterkabels.
6. Installieren Sie die Verbrauchsstromwandler in der elektrischen Hauptverteilung so, dass der Verbrauch des gesamten Hauses
gemessen wird (mit dem Pfeil vom Netz weg und zu den Lasten hin), und verbinden Sie die Stromwandler Leitungen mit dem der
CT-Anschlussklemme.
STROMZÄHLER CONSUMPTION CTs

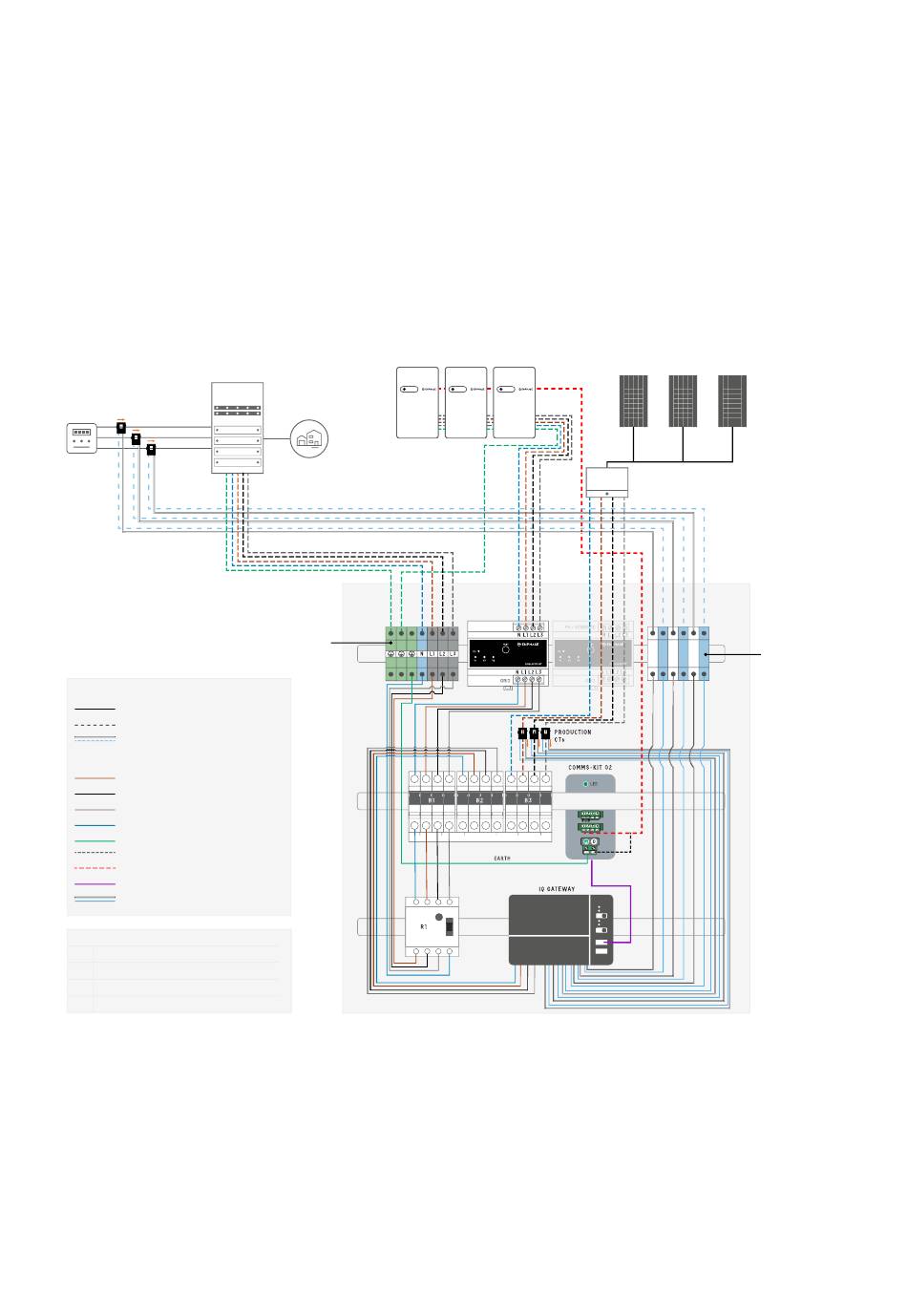

Verdrahtungsschema
Werkseitige Verdrahtung
(durchgezogene Linien)
Werksverkabelung (gepunktete Linien)
CT-Verdrahtung (Feldverdrahtung)
Farbcodes für Kabel
L1 (braun)
L2 (schwarz)
L3 (grau)
Neutral (blau)
Schutzleiter (grün/gelb)
Erdungskabel
CTRL Draht
IQ Gateway to Comms Kit-02-Kabel
CT-Verdrahtung (Feldverdrahtung)
Leitungsschutzschalter und RCD
B1
Leitungsschutzschalter (20 A, B-Kurve)
IQ Gateway-Leitungsschutzschalter (16 A, B-Kurve)
B2
B3
PV-Schutzschalter (20 A, B-Kurve)
R1
RCD (63 A, 30 mA)
HAUPTPANEL
Verbraucher
Versorgungs-Anschlussklemme
IQ COMBINER 2 EU 3P
IQ BATTERY MIT FLEXPHASE-KONFIGURATION IN 3 PHASEN
IQ RELAY
IQ RELAY
PV/STORAGE
DE-9
PV-MODULE
STRING INVERTER
Consumption CT-
Anschlussklemme
ABFLUSSKABEL
