Anhang A – Verkabelungsszenarien
Dreiphasige Einrichtung zu Hause

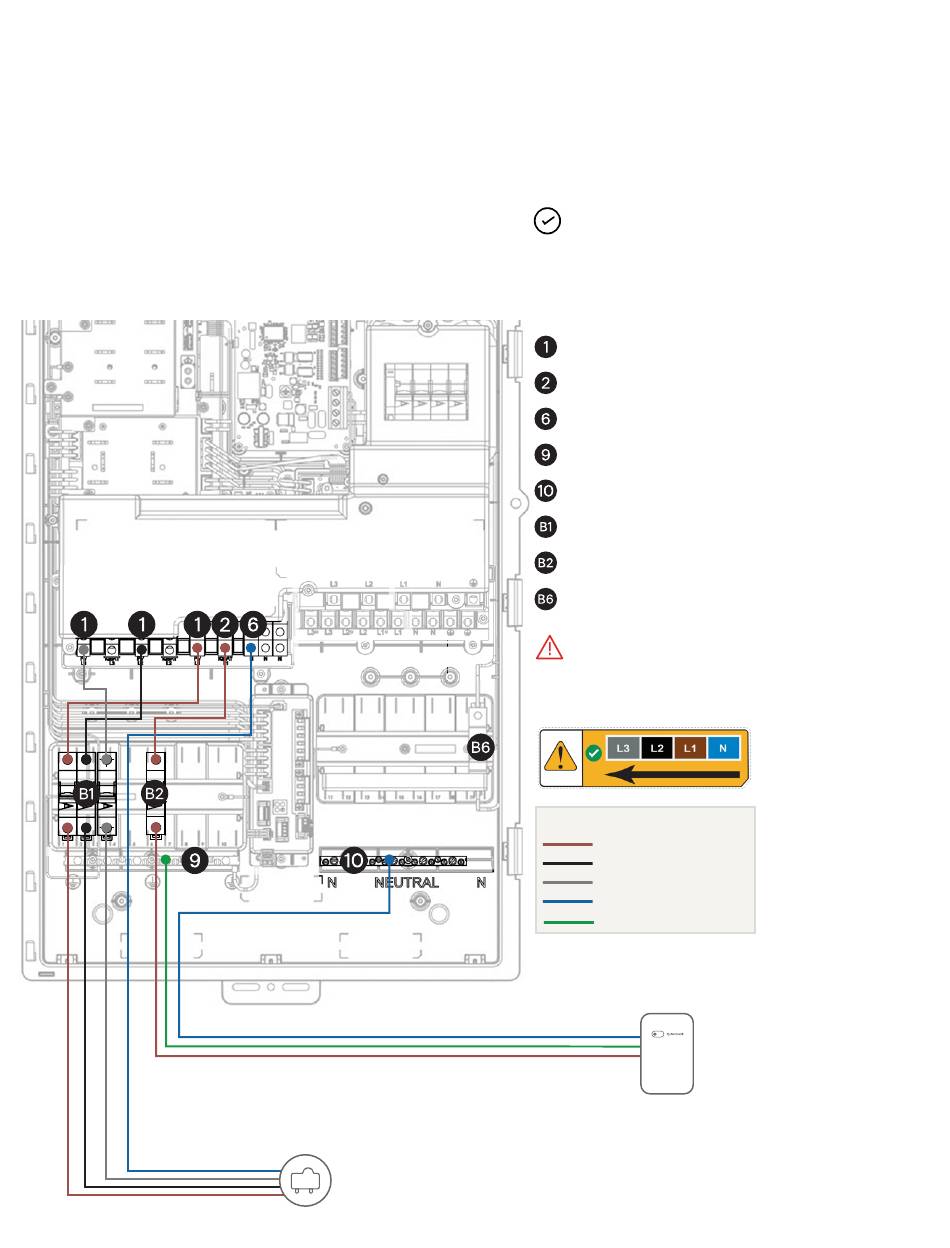

A5: Dreiphasige PV und
einphasige IQ Battery am L1
IQ System Controller 3 INT Schnellinstallationsanleitung
.
#
PV
HINWEIS:
Bei dreiphasigen Häusern darf die Nullleitung nicht an
verschiedenen Phasen über die Batterien hinweg in
Reihe geschaltet werden. Jede Phase von Batterien
muss über einen separaten Neutralleiter verfügen, der
an den Neutralleiter des IQ System Controller 3 INT
angeschlossen ist.
PV-Klemmen
IQ Battery-Anschlüsse
PV-Neutralleiter-Klemme
Erdungsschiene
Neutralleiste/Klemme für Batterieneutralanschluss
Leitungsschutzschalter PV
Leitungsschutzschalter IQ Battery
IQ Gateway-Leitungsschutzschalter
(vorinstalliert und vorverdrahtet)
WARNUNG:
Stellen Sie sicher, dass die Kabel mit den
entsprechenden Anschlüssen verbunden sind. Die
Reihenfolge der Phasenklemmen im Gerät beträgt L3-
L2-L1 von links nach rechts.
Legende
L1
L2
L3
Neutral
Schutzleiter (PE)
Für Mehrphasen-Standorte kann IQBATTERY-5P-1P derzeit
#
nur auf L1 installiert werden. Der Anschluss von IQ Battery an
allen drei Phasen (nur mit Backup in Phase L1) befindet sich in
der Entwicklung. Wenden Sie sich bei weiteren Fragen an Ihren
regionalen Vertriebsleiter oder den Field Application Engineer.
Gültige Region:
Australien
IQ Battery
37
